《2025年新教材新评估九年级数学全一册北师大版》

6. 画出下图所示物体的三视图。

答案：
解:如图所示.

7. 画出下面立体图形的三视图。

答案：
解:如图.

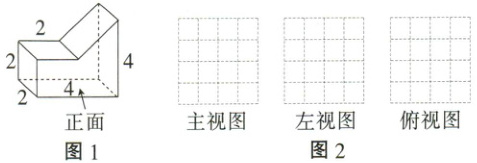

8. 图1所示是一个简单的几何体。请在图2所示的4×4的方格纸中分别画出它的主视图、左视图和俯视图(请将所画线加粗,每个小方格的边长均为1)。

答案：

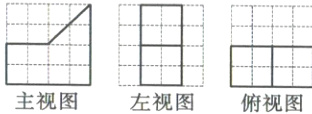

解:如图.

9. 图1是由6个相同的小正方体组成的几何体,移动其中一个小正方体变成如图2所示的几何体,则移动前后(C)


A.主视图改变,俯视图改变
B.主视图改变,俯视图不变
C.主视图不变,俯视图改变
D.主视图不变,俯视图不变

答案： C

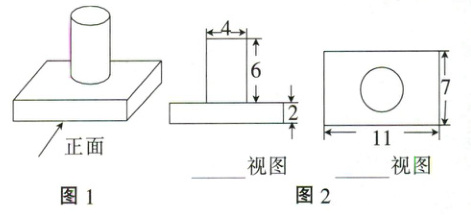

10. (1)图1是一个组合体,图2是它的两种视图,请在横线上填写出这两种视图的名称；
(2)根据两种视图中的尺寸(单位：cm),计算这个组合体的表面积。(π取3.14)

(1)主；俯
(2)该组合体的表面积为$2×(11×7 + 11×2 + 7×2)+4×\pi×6\approx301.36(cm^2).$

答案： 解:
(1)根据图形,图2中左边的是主视图,右边的是俯视图,故答案为主,俯.
(2)该组合体的表面积为$2×(11×7 + 11×2 + 7×2)+4×\pi×6\approx301.36(cm^2).$
