《2025年零障碍导教导学案九年级物理全一册沪粤版》

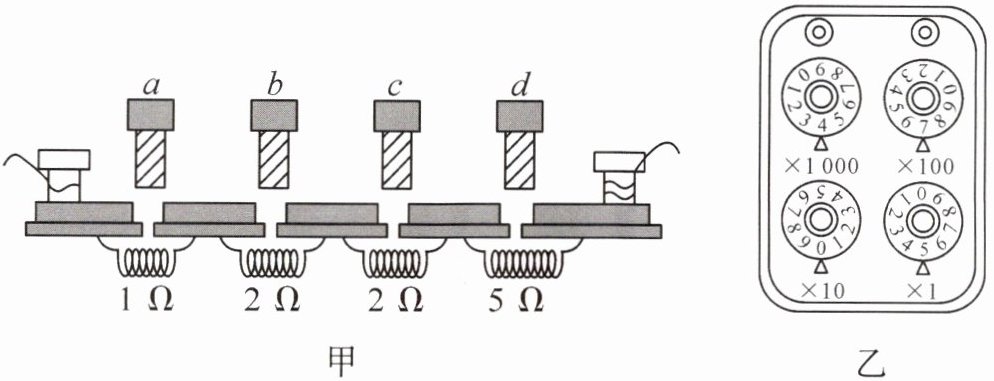

4.电阻箱也是变阻器的一种。如图甲是插孔式电阻箱的结构示意图,插入铜塞的电阻被短路,它可以组合产生不同阻值的电阻。图片上a、b、c、d是铜塞,接线柱间为金属铜条,铜塞下是电阻丝,则插上a、b、d时,连入的电阻为2Ω 。图乙是旋钮式电阻箱的结构示意图,此时连入电路的电阻值是4705Ω 。

答案： 2；4705

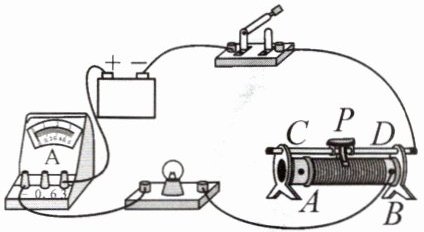

5.如图所示为“用滑动变阻器改变电流”实验的实物连接图。
(1)在闭合开关前,滑片P应移到最左(选填“左”或“右”)端。
(2)滑片向A端滑动时,滑动变阻器连入电路的阻值变大,小灯泡______变暗(选填“变亮”“变暗”或“不变”)。
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器同时接了下面两个接线柱。
(4)另一个同学同时接了两个上端接线柱,会发现无论怎样移动滑片P,灯的亮度不发生(选填“发生”或“不发生”)变化,且一直很______亮(选填“亮”或“暗”)。

答案： 【解析】：
(1) 在闭合开关前，为了保护电路，滑动变阻器的滑片应移到最大阻值处，即最左端。
(2) 当滑片向A端滑动时，滑动变阻器接入电路的电阻丝长度变长，因此连入电路的阻值变大。由于电路总电阻变大，电流变小，根据$P = I^{2}R$（$P$为功率，$I$为电流，$R$为电阻），灯泡的实际功率变小，因此小灯泡变暗。
(3) 如果无论怎样移动滑片P，灯的亮度都不发生变化，且一直很暗，这可能是因为滑动变阻器同时接了下面两个接线柱，导致滑动变阻器以最大阻值接入电路，无法改变电阻。
(4) 如果同时接了两个上端接线柱，滑动变阻器相当于没有接入电路，此时电路中的电阻较小，电流较大，因此灯泡会很亮，且无论怎样移动滑片P，灯的亮度都不会发生变化。
【答案】：
(1) 左
(2) 大；变暗
(3) 滑动变阻器同时接了下面两个接线柱
(4) 不发生；亮

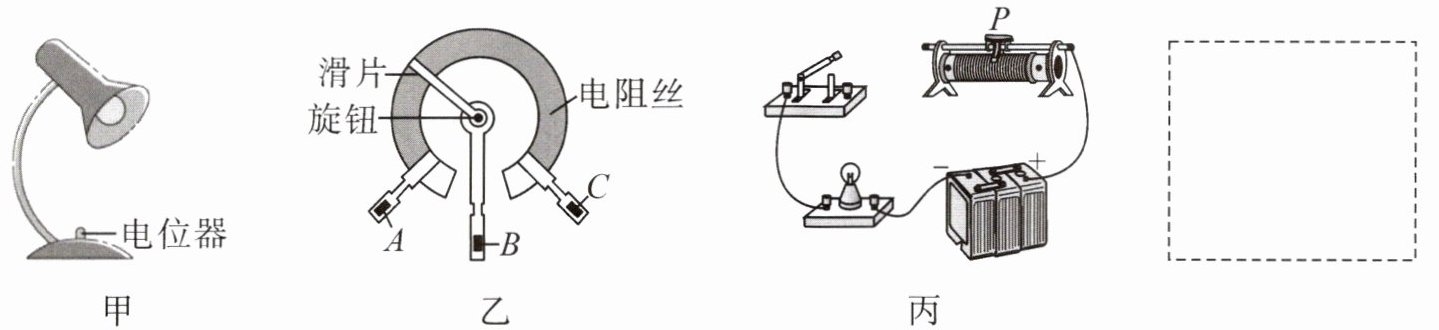

6.小明的爷爷家有一台可调节亮度的台灯,如图甲所示,当顺时针旋转旋钮时,台灯变亮,乙图为电位器的结构图,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度。
(1)为实现顺时针旋转电位器时台灯变亮,应将乙图中电位器的B、C两个接线柱接入电路。
(2)小明连接了一个可改变小灯泡的亮度的电路,如丙图所示,请在丙图中用笔画线代替导线连接电路,要求滑动变阻器的滑片P向左移动时灯泡变暗,同时在虚线框内画电路图。
（实物图连接：将灯泡的左接线柱与滑动变阻器的右下端接线柱相连）
（电路图：电源、开关、灯泡、滑动变阻器串联，滑动变阻器滑片左移电阻增大）
(3)闭合开关前,滑动变阻器阻值要调至最大,这样做的目的是保护电路,闭合开关后,小明发现在移动滑片P时灯泡忽亮忽灭,造成此现象的原因是滑动变阻器滑片接触不良。

答案：
(1)B、C
(2)（实物图连接：将灯泡的左接线柱与滑动变阻器的右下端接线柱相连）
（电路图：电源、开关、灯泡、滑动变阻器串联，滑动变阻器滑片左移电阻增大）
(3)保护电路；滑动变阻器滑片接触不良
