《2025年零障碍导教导学案九年级物理全一册沪粤版》

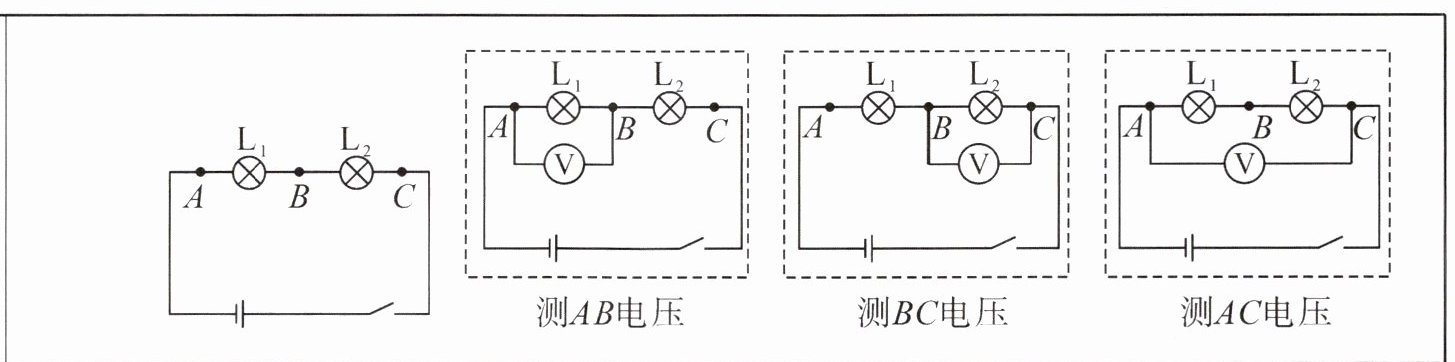

| 电路图 | (包含测AB电压、测BC电压、测AC电压的四个电路图) |

| 数据记录表格 | | AB电压$U_{AB}$/V | BC电压$U_{BC}$/V | AC电压$U_{AC}$/V |
| | $L_{1}$、$L_{2}$串联 | | | |
……| | | | | |
| 注意事项 | 1. 连接电路时,开关应断开,原因是防止短路现象的出现2. 换用不同规格的灯泡进行多次实验是为了获得普遍规律 |
| 结论 | 串联电路中,电源电压等于电路各部分电压之和,表达式为$U_{AC}=U_{AB}+U_{BC}$ |

答案： 【解析】：
本题主要考查串联电路中电压的特点，通过实验的方式来验证串联电路中电源电压与各部分电压的关系。题目给出了电路图、数据记录表格以及实验注意事项和结论的填空部分。在解答时，需要根据串联电路的基本性质以及实验步骤来填写相应的内容。首先，连接电路时开关应断开，这是为了防止电路中出现短路等异常情况，保护电路元件。其次，换用不同规格的灯泡进行多次实验是为了获得更普遍的规律，避免实验结论的偶然性。最后，根据串联电路中电压的特点，电源电压应等于电路各部分电压之和。
【答案】：
1. 断开；短路
2. 获得普遍规律
3. 等于；之和；$U_{AC}=U_{AB}+U_{BC}$

例1 如图所示,在“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验中,用电压表测得$U_{AB}= 3\ V$,$U_{BC}= 3\ V$,$U_{AC}= 6\ V$,在表格中记录数据后,下一步应该做的是(D)

A.整理器材,分析数据,得出结论
B.改变电源电压,再测出几组电压值
C.交换$L_{1}和L_{2}$的位置,再测出一组电压值
D.换用不同规格的小灯泡,再测出几组电压值
[方法指导]“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验是一个归纳性实验,要通过多次实验,并分析实验数据、归纳出实验结论。仅测一次,结论具有偶然性,为了准确得出串联电路中电压的规律,应换用不同规格的小灯泡多测几组数据进行分析。

答案： 【解析】：
本题主要考查探究串联电路中电压规律的实验步骤。
在探究串联电路中用电器两端的电压与电源两端电压的关系时，只进行一次实验，得到的数据具有偶然性，不能得出普遍规律。为了得出串联电路中电压的普遍规律，应该换用不同规格的小灯泡，再测出几组电压值，然后分析多组数据得出结论。
A选项，只记录了一组数据就整理器材、分析数据、得出结论，由于数据具有偶然性，所以得出的结论不准确，A错误。
B选项，改变电源电压，再测出几组电压值，虽然改变了电压，但灯泡规格不变，得到的数据还是具有特殊性，不能很好地归纳出普遍规律，B错误。
C选项，交换$L_1$和$L_2$的位置，再测出一组电压值，只是改变了灯泡位置，灯泡规格不变，数据依然具有局限性，C错误。
D选项，换用不同规格的小灯泡，再测出几组电压值，这样可以得到多组不同情况下的数据，能更准确地归纳出串联电路中电压的规律，D正确。
【答案】：
D
