《2025年零障碍导教导学案九年级物理全一册沪粤版》

| 1. 用规定的______表示电路连接的图叫做电路图。2. 常见元件的电路图符号：(1)电源：______；(2)开关：______；(3)导线：交叉相连的导线______、交叉不相连的导线______；(4)用电器：灯泡______、电铃______、电动机______。3. 画电路图的要求：(1)画线时要注意______；(2)元件不能画在______处和导线交汇处；(3)要用统一规定的符号；(4)元件尽量______,整齐美观。 |
| :- |

答案：
1. 符号
2.

3.
(1)横平竖直
(2)拐角
(4)分布均匀

例3 如图所示,充电宝正在给智能手机充电,在以下画出的四个电路元件的规定符号中,能表示充电宝在电路中作用的是 (D)

A B C D

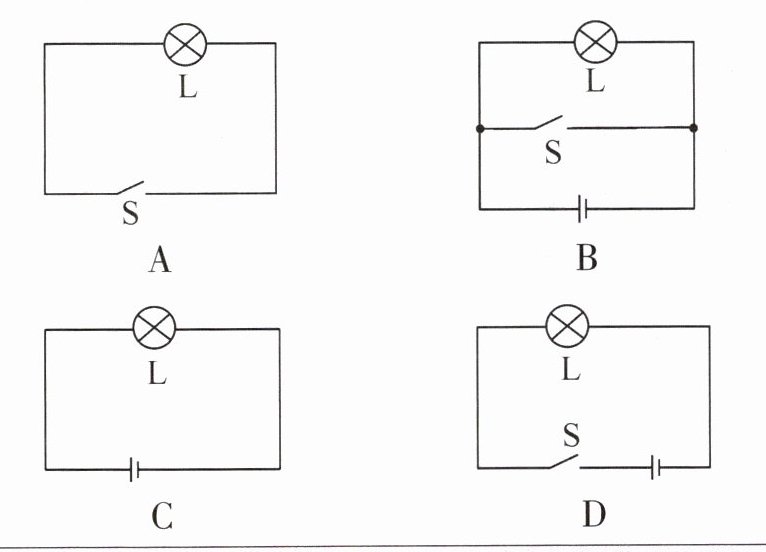

练习3 下列电路图中结构完整、能正常工作的是 (D)

A B C D
[方法指导]充电宝在给智能手机充电时,充电宝相当于电路中的电源。

答案： 【解析】：本题主要考查电路的基本组成以及各部分的作用。
对于例3，充电宝正在给智能手机充电，充电宝在电路中起到提供电能的作用，相当于电源。在电路元件的规定符号中，需要找出能表示电源的符号。
对于练习3，一个完整的电路应该包括电源、用电器、开关和导线，且电路连接要正确，不能出现短路等错误情况。
【答案】：例3：D选项的符号是电源的符号，能表示充电宝在电路中的作用，所以答案选D。
练习3：
A选项只有导线和用电器，缺少电源和开关，结构不完整，不能正常工作。
B选项开关闭合后，导线直接将电源两极相连，会造成电源短路，不能正常工作。
C选项只有导线和用电器，缺少电源和开关，结构不完整，不能正常工作。
D选项包含电源、用电器、开关和导线，结构完整，能正常工作。
所以答案选D。

1. 如图所示,随着生活水平的提高,许多小区安装了纯净水制水装置,居民可通过刷感应水卡取水,感应水卡的作用相当于电路中的 (C)

A.电源
B.用电器
C.开关
D.导线

答案： 【解析】：
本题主要考查电路的基本组成以及各部分的作用。
电路主要由电源、用电器、开关和导线四部分组成。电源是提供电能的装置；用电器是消耗电能的装置；开关控制电路的通断；导线则是连接各元件，形成电流的通路。
根据题目描述，感应水卡的作用是控制居民能否取水，即控制电路的通断。当感应水卡被刷卡时，电路接通，水可以流出；当感应水卡离开时，电路断开，水停止流出。因此，感应水卡的作用相当于电路中的开关。
接下来，我们逐一分析选项：
A选项：电源是提供电能的装置，与感应水卡的作用不符，故A错误。
B选项：用电器是消耗电能的装置，如灯泡、电动机等，与感应水卡的作用不符，故B错误。
C选项：开关控制电路的通断，与感应水卡的作用相符，故C正确。
D选项：导线是连接各元件，形成电流的通路，与感应水卡的作用不符，故D错误。
【答案】：C。

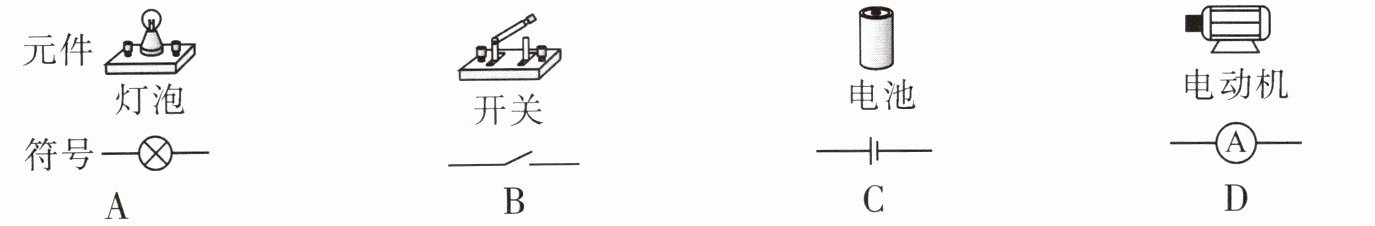

2. 下列各电路元件与对应的符号错误的是 (D)
元件 灯泡 开关 电池 电动机
符号—⊗— —∨— —||— —A—

A
B
C D

答案： 【解析】：
本题考查了电路元件与对应的符号，需要考生对常见的电路元件符号有一定的了解。
A选项，小灯泡的符号为：“⊗”，故A正确。
B选项，开关的符号为：“∨”或者“-∨-”，也可以表示为其他的形状，但都代表开关，故B正确。
C选项，电池的符号为：“||”或者“-||-”，也可以表示为长线段和短线段，长线段代表正极，短线段代表负极，故C正确。
D选项，电动机的符号应为：“M”或者一个圆圈里面有个M，而不是“A”，“A”一般代表电流表，图中的符号代表电流表，故D错误。
【答案】：D。

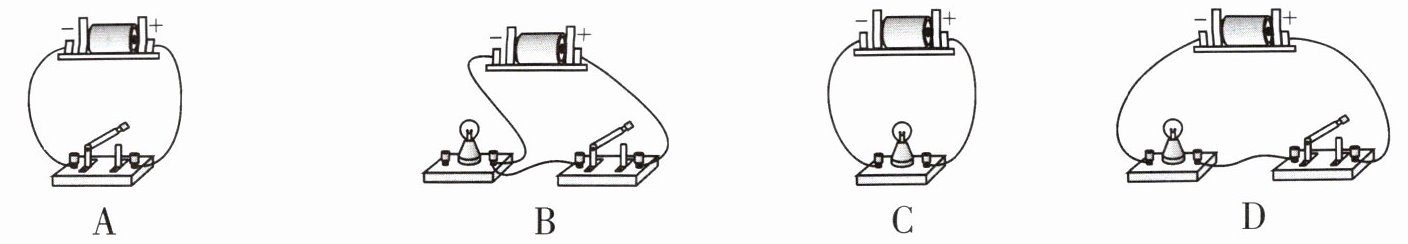

3. 如图所示的电路中,正确的是 (D)

A
B
C D

答案： D
