3. 在探究电流跟电阻的关系时,根据收集到的数据画出如图所示的图像,下列结论与图像相符合的是 (C)
A.电阻一定时,导体中的电流跟它两端的电压成反比
B.电阻一定时,导体中的电流跟它两端的电压成正比
C.电压一定时,导体中的电流跟它的电阻成反比
D.电压一定时,导体的电阻跟通过它的电流成反比

答案： 【解析】：
本题为探究电流、电压、电阻的关系题，需要掌握欧姆定律的应用。
从图像可知，横坐标表示的是电阻$R$，纵坐标表示的是电流$I$，图像呈现的是反比例函数图像。
根据控制变量法可知，在探究电流与电阻的关系时，需要控制电压不变，改变电阻大小，记录电流变化。
观察图像，当电压一定时，电阻增大，电流减小；电阻减小，电流增大，所以可以得出结论：电压一定时，导体中的电流跟它的电阻成反比。
选项A，图像反映的是电流随电阻的变化关系，不是电流随电压的变化关系，所以A错误。
选项B，同理，图像不是反映电流随电压的变化关系，所以B错误。
选项C，符合我们根据图像得出的结论，所以C正确。
选项D，电阻是导体本身的一种性质，与电流无关，不能说电阻跟电流成反比，所以D错误。
【答案】：C。

4. 如图所示,保证AB间的电压U= 2 V不变,先后在AB间接入5 Ω、10 Ω、15 Ω的电阻,这是为了研究 (A)
A.通过电阻的电流与电阻的阻值的关系
B.通过电阻的电流与电阻两端电压的关系
C.电阻的阻值与通过电阻的电流的关系
D.电阻两端的电压与电阻的阻值的关系

答案： 【解析】：
本题主要考查探究电流与电压、电阻关系的实验。
在这个实验中，当AB间的电压保持$U = 2V$不变时，分别接入$5\Omega$、$10\Omega$、$15\Omega$的电阻，电阻的阻值发生了变化，而电压保持不变，根据控制变量法，这是在研究通过电阻的电流与电阻的阻值的关系。
选项B，研究通过电阻的电流与电阻两端电压的关系时，应保持电阻不变，改变电压，本题是电阻改变，电压不变，所以B选项错误。
选项C，电阻的阻值是由电阻本身的材料、长度、横截面积等因素决定的，与通过电阻的电流无关，本题是探究电流与电阻的关系，不是电阻与电流的关系，所以C选项错误。
选项D，本题中电阻两端的电压始终保持$2V$不变，不是研究电阻两端的电压与电阻的阻值的关系，所以D选项错误。
【答案】：A

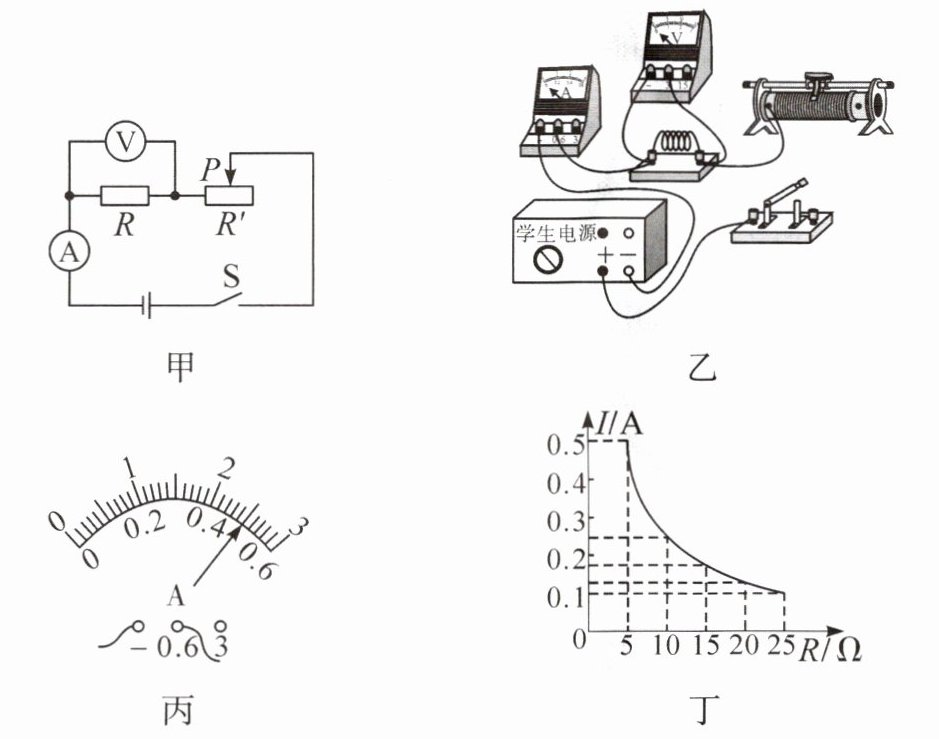

5. 在探究通过导体的电流与电阻的关系实验中：
(1)请根据图甲所示电路图用笔画线将图乙的实物电路连接完整。
(2)连接电路时,开关应______(选填“断开”或“闭合”)。
(3)第一次实验取定值电阻为5 Ω,闭合开关后,使电压表示数为2.5 V,电流表示数如图丙所示,为______A。
(4)当电阻由5 Ω更换为10 Ω再接入电路时,电流表示数变______,电压表示数变______,此时应将滑动变阻器的滑片向______(选填“左”或“右”)端适当移动,使电压表示数保持不变。
(5)分析根据实验数据作出的I-R图像(图丁)可得：在电压一定时,电流与电阻成______。
（1）图略（将电压表并联在定值电阻$R$两端，量程选择$0 - 3V$，正接线柱接靠近电源正极一端；滑动变阻器按一上一下原则串联在电路中）
（2）断开
（3）0.5
（4）小；大；右
（5）反比

答案： 【解析】：
（1）本题考查根据电路图连接实物图，需要注意电压表和电流表的量程选择以及正负接线柱的接法，滑动变阻器按一上一下的原则串联在电路中。
（2）本题考查连接电路时开关的状态，为保护电路，连接电路时开关应断开。
（3）本题考查电流表的读数，需要先确定电流表的量程和分度值，再根据指针位置读数。
（4）本题考查探究电流与电阻关系实验中，更换电阻后电路中电流和电压的变化情况，以及滑动变阻器的调节方法。当电阻增大时，根据串联电路分压原理，电阻两端电压会增大，为保持电阻两端电压不变，应增大滑动变阻器接入电路的电阻，从而确定滑片的移动方向。
（5）本题考查分析I - R图像得出电流与电阻的关系，根据图像的形状判断电流与电阻成反比。
【答案】：
（1）图略（将电压表并联在定值电阻$R$两端，量程选择$0 - 3V$，正接线柱接靠近电源正极一端；滑动变阻器按一上一下原则串联在电路中）
（2）断开
（3）由图丙可知，电流表量程为$0 - 0.6A$，分度值为$0.02A$，示数为$0.5A$。
（4）当电阻由$5\Omega$更换为$10\Omega$再接入电路时，根据$I = \frac{U}{R}$，电源电压不变，电阻增大，电流表示数变小；根据串联电路分压原理，电阻增大，其两端电压增大，电压表示数变大；为保持电压表示数不变，应增大滑动变阻器接入电路的电阻，将滑动变阻器的滑片向右端适当移动。故答案依次为：小；大；右。
（5）由图丁可知，$I - R$图像是反比例函数图像，所以在电压一定时，电流与电阻成反比。
故答案为：反比。
