《2025年零障碍导教导学案九年级物理全一册沪粤版》

| 电路的四个基本元件是：电源、用电器、导线、开关。用导线把电源、用电器、开关等连接起来就组成了电路,其中提供电能的是电源,消耗电能的是用电器,输送电能的是导线,控制电能输送的是开关。 |
| :- |

答案： 【解析】：
本题主要考查电路的四个基本组成部分以及各部分的功能。根据物理学的知识，电路主要由电源、用电器、导线和开关四个基本元件组成。其中，电源负责提供电能，用电器负责消耗电能，导线负责输送电能，而开关则负责控制电能的输送。
【答案】：
电路的四个基本元件是：电源、用电器、导线、开关。
用导线把电源、用电器、开关等连接起来就组成了电路，其中提供电能的是电源，消耗电能的是用电器，输送电能的是导线，控制电能输送的是开关。

例1 当充电宝正在给手机电池充电时,该手机电池相当于电路中的 (C)
A. 电源
B. 开关
C. 用电器
D. 导线

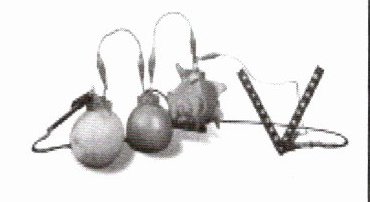

练习1 酸甜多汁的水果不仅可以为我们的身体提供能量,还可以发电,几只水果提供的电力足以点亮一排规格相同的小灯。如图所示,插入金属片的水果在这里相当于电路中的 (C)
A. 开关
B. 导线
C. 电源
D. 用电器

[方法指导]根据电子元件在电路中所起的作用,判断它是属于电源、开关、用电器中的哪种。

答案： 【解析】：
本题主要考查电路组成部分的理解。在电路中，电源提供电能，开关控制电路的通断，用电器消耗电能，导线则用于传输电能。
对于例1，当充电宝正在给手机电池充电时，手机电池是在消耗电能并将其转化为化学能储存起来，因此手机电池在电路中相当于用电器。
对于练习1，插入金属片的水果能够提供电力，即提供电能，使小灯发光。因此，插入金属片的水果在电路中相当于电源。
【答案】：
例1：C
练习1：C

| 电路接通时,电路中有电流,接通的电路叫通路。电路断开时,电路中无电流,断开的电路叫断路(也叫开路)。导线直接接在电源两极上(或导线两端都搭在某个电器或某段电路两端),使电流经过该导线而不经过用电器的电路叫短路。 |
| :- |

答案： 【解析】：
本题考查的是电路的基本状态定义。根据电路理论，当电路接通时，电路中有电流流过，这种状态下的电路被称为通路。当电路断开时，电路中无电流流过，这种状态下的电路被称为断路，有时也叫开路。另外，如果导线直接接在电源两极上，或者导线两端都搭在某个电器或某段电路两端，导致电流不经过用电器而直接经过导线流过，这种电路被称为短路。
【答案】：
通路；断路；短路。

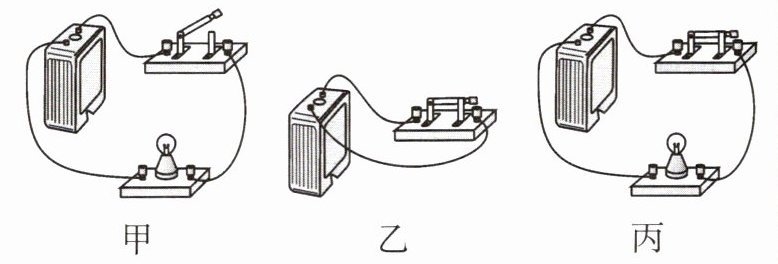

例2 如图所示的三个电路,下列对其通路、断路、短路判断正确的是 (A)

甲 乙 丙

A.甲断路、乙短路、丙通路
B.甲短路、乙通路、丙断路
C.甲断路、乙通路、丙短路
D.甲通路、乙短路、丙断路

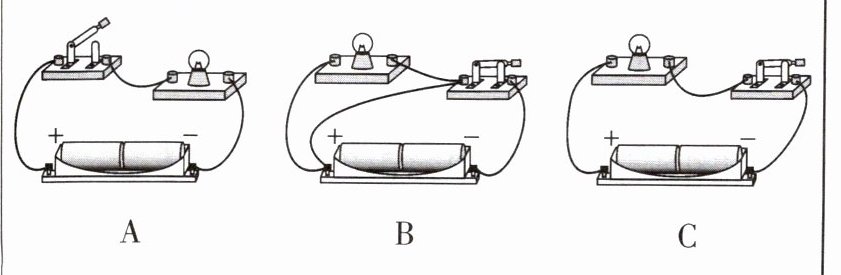

练习2 如图所示,灯泡处于通路状态的是______,断路状态的是______,短路状态的是______。

A B C
[方法指导]通路：电流能从电源正极流出,流经用电器并回到负极；开路：电流无法实现从电源正极流回负极；电源短路：电流直接从电源正极流回负极,不经过任何用电器。

答案： 【解析】：
本题考查电路的三种状态：通路、断路和短路。
对于例2中的三个电路：
甲图中开关断开，电路中没有电流，属于断路。
乙图中用导线直接连接电源两极，电流不经过用电器，属于短路。
丙图中开关闭合，电路连接完整，电流可以通过，属于通路。
对于练习2中的三个电路：
A图中开关断开，电路中没有电流，属于断路。
B图中电路连接完整，电流可以通过，属于通路。
C图中用导线直接连接电源两极和灯泡两端，电流不经过用电器，属于短路。
【答案】：
例2：A
练习2：B；A；C
