2. (2022·广东)如图所示,画出通电螺线管中的电流方向和它外部磁感线的方向。

答案： 解：
1. 电流方向：从电源正极出发，沿螺线管左侧向上，右侧向下回到电源负极（在螺线管导线上用箭头标出）。
2. 磁感线方向：在螺线管外部，从N极出发，回到S极（在磁感线上用箭头标出，N极在螺线管右端，S极在左端）。
（注：需在图中实际标注电流箭头和磁感线箭头，此处文字描述方向。）

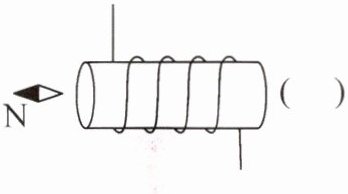

3. (2020·广东节选螺线管右端极性：(N)如图所示,请按小磁针的指向,标出螺线管中的电流方向,并在括号中标明螺线管右端的极性。

答案： 根据小磁针N极指向，由磁极间相互作用规律（同名磁极相互排斥，异名磁极相互吸引）可知，螺线管左端为S极，右端为N极。
用右手握住螺线管，让大拇指指向螺线管的N极（右端），则四指弯曲的方向为螺线管中的电流方向，即电流从螺线管左端流入，右端流出。
螺线管右端极性：(N)
电流方向：从螺线管左端流入，右端流出（在图中标注为螺线管左端导线电流向上，右端导线电流向下）。

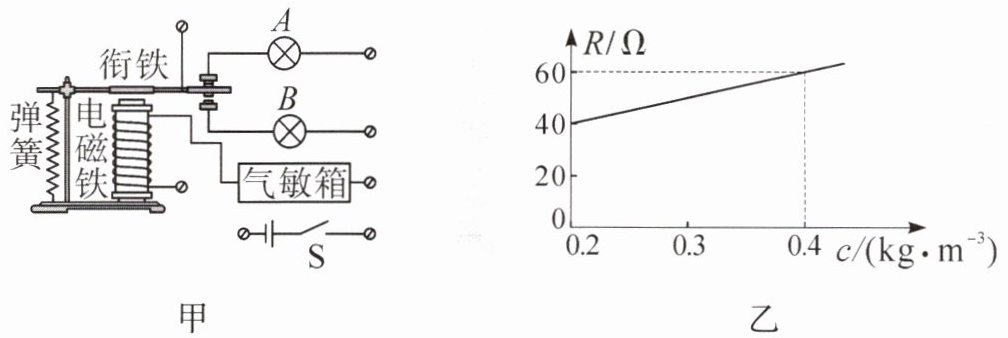

4. (2024·广东节选)我国载人潜水器“奋斗者”号突破万米深潜,潜水器内氧气浓度过低会影响内部人员的生命安全。氧气可通过电解水的方式来制备。某科创小组设计了氧气浓度报警装置,其简化电路(未连接完整)如图甲所示。气敏箱可等效为一个电阻,其阻值R与氧气浓度c的关系如图乙所示。闭合开关,当氧气浓度$c＞0.28 kg/m^3$时,绿灯正常发光；当$c≤0.28 kg/m^3$时,红灯正常发光。已知电源电压及两灯的额定电压均为4.8 V,电磁铁线圈的电阻忽略不计。

(1)图甲中的A灯为红(选填“红”或“绿”)灯。
(2)闭合开关S,当$c= 0.28 kg/m^3$时,通过电磁铁线圈的电流为0.08A。
(3)请根据文中信息,用笔画线代替导线,将图甲所示电路连接完整,要求导线不能相交(∘为接线柱)。
（连接方式：电源正极接气敏箱一端，气敏箱另一端接电磁铁线圈一端，电磁铁线圈另一端接开关S，开关S接电源负极；衔铁上方静触点接A灯左端，A灯右端接电源正极；衔铁下方动触点接B灯左端，B灯右端接电源正极）

答案：
(1)红
(2)0.08
(3)（连接方式：电源正极接气敏箱一端，气敏箱另一端接电磁铁线圈一端，电磁铁线圈另一端接开关S，开关S接电源负极；衔铁上方静触点接A灯左端，A灯右端接电源正极；衔铁下方动触点接B灯左端，B灯右端接电源正极）
