《2025年零障碍导教导学案九年级物理全一册沪粤版》

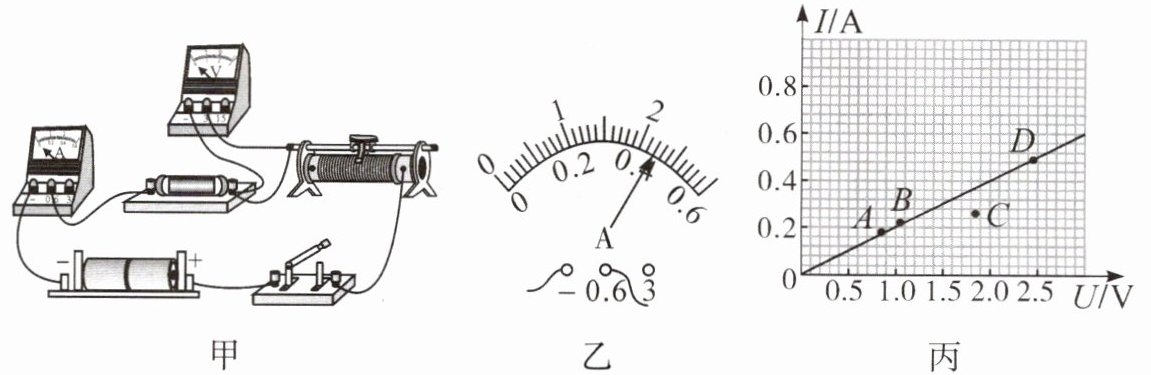

练习1 在探究通过导体的电流与电压关系的实验中,小华连成如图甲所示的电路,未经检查便进行了实验。

(1)闭合开关前,滑动变阻器的滑片应移到最______(选填“左”或“右”)端。
(2)闭合开关,小华发现电压表无示数,请用“×”指出小华电路错误连线并更正。
(3)实验过程中应控制不变的物理量是______,移动滑动变阻器的滑片,改变定值电阻两端的电压,某次实验电流表的示数如图乙所示,示数为______A。
(4)进行多次实验后,小华根据数据绘制了如图丙所示的图像,其中______点的实验数据是错误的,排除这组数据可以得到正确结论：______。
(1)闭合开关前,滑动变阻器的滑片应移到最右(选填“左”或“右”)端。
(2)闭合开关,小华发现电压表无示数,请用“×”指出小华电路错误连线并更正。
电压表并联在滑动变阻器两端，应改为并联在定值电阻两端（在图甲中将电压表与滑动变阻器连接的导线打“×”，更正为与定值电阻并联）
(3)实验过程中应控制不变的物理量是电阻,移动滑动变阻器的滑片,改变定值电阻两端的电压,某次实验电流表的示数如图乙所示,示数为0.4A。
(4)进行多次实验后,小华根据数据绘制了如图丙所示的图像,其中C点的实验数据是错误的,排除这组数据可以得到正确结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。

答案：
(1)右
(2)电压表并联在滑动变阻器两端，应改为并联在定值电阻两端（在图甲中将电压表与滑动变阻器连接的导线打“×”，更正为与定值电阻并联）
(3)电阻；0.4
(4)C；在电阻一定时，通过导体的电流与导体两端的电压成正比

知识点二 探究电流与电阻的关系
1. 实验中控制不变的量是导体两端的电压,实验中通过移动滑动变阻器的滑片来达到这一目的。
2. 要改变的量是导体的电阻,实验中通过换用不同阻值的定值电阻来达到这一目的。
3. 实验结论：导体两端的电压一定时,通过导体的电流与导体的电阻成反比。

答案： 【解析】：
这道题目考查的是对物理实验中电流与电阻关系的理解，特别是在控制变量法下的实验探究。题目涉及三个主要部分：一是识别实验中需要控制的不变量和如何控制；二是识别实验中需要改变的量以及如何改变；三是根据实验结论，理解电流与电阻之间的关系。
1. 在探究电流与电阻的关系时，我们需要确保导体两端的电压保持不变，这是实验中的不变量。为了达到这一目的，我们通常使用滑动变阻器来调节电路中的电阻，从而保持电压的恒定。
2. 实验中需要改变的量是导体的电阻。这通常通过更换不同阻值的电阻器来实现。
3. 根据欧姆定律，当电压一定时，电流与电阻成反比。这是实验的基本结论。
【答案】：
1. 导体两端的电压；移动滑动变阻器的滑片
2. 导体的电阻；换用不同阻值的定值电阻
3. 反比

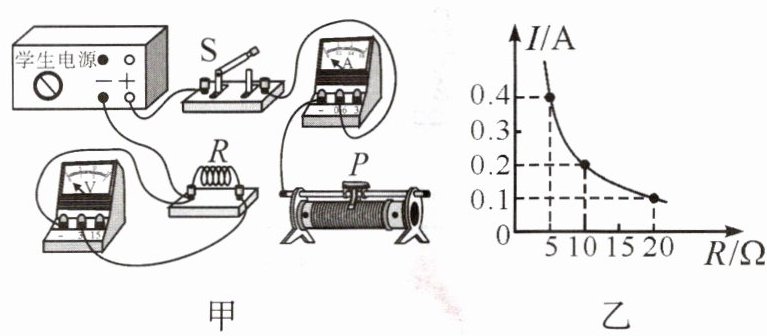

例2 在“探究导体中电流与电阻的关系”的实验中,林红同学连接了如图甲所示的电路,电源电压保持4.5 V不变。

【设计并进行实验】
(1)连接电路时,开关要断开；用笔画线代替导线将图甲实物电路连接完整。(要求滑动变阻器的滑片P向左移动,电路中电流变大,导线不得交叉)
(2)林红首先将5 Ω定值电阻接入电路,将滑片P滑到最右端(选填“左端”或“右端”),再闭合开关,调节滑片P,使电压表示数为2.0 V。
(3)林红将定值电阻R的电阻由5 Ω更换为10 Ω时,闭合开关后,为使R两端的电压=(选填“＞”“＜”或“=”)2.0 V,滑动变阻器的滑片应向右(选填“左”或“右”)端滑动。
【实验结论】
(4)换用不同阻值的定值电阻进行多次测量,根据实验数据绘制了如图乙所示的I-R图像。由图像可得,在电压一定时,电流与电阻成反比(选填“正比”或“反比”)。
[方法指导]根据控制变量法,研究电流与电阻的关系时,需控制定值电阻两端的电压不变。当换上大电阻时,电路中的电流变小,滑动变阻器两端的电压变小,定值电阻两端电压会变大,需要将滑动变阻器的阻值调大,来控制定值电阻两端的电压不变。

答案： 【解析】：
本题主要考查了探究导体中电流与电阻的关系实验，涉及电路连接、实验操作、数据分析以及控制变量法的应用。
（1）连接电路时，为了保护电路元件，开关要断开。
滑动变阻器的滑片P向左移动，电路中电流变大，说明变阻器接入电路的电阻变小，故应将变阻器的左下接线柱连入电路中。
（2）为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即最右端。
（3）根据串联分压原理可知，将定值电阻由$5\Omega$改接成$10\Omega$的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为$2.0V$。
（4）由图知，电阻两端的电压始终保持$U_V=IR = 0.4A×5\Omega=0.2A×10\Omega=0.1A×20\Omega=2V$，为一定值，故得出：在电压一定时，电流与电阻成反比。
【答案】：
（1）断开；图略（将变阻器的左下接线柱连入电路中）；
（2）右端；
（3）=；右；
（4）电压；反比。
