《2025年零障碍导教导学案九年级物理全一册沪粤版》

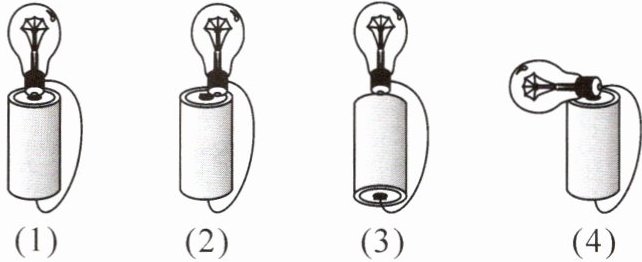

4. 用一段导线、一节干电池,设法使一个小灯泡发光,其中电池上端的盖片为金属片,小华尝试了如图所示的四种连接方法,下列判断正确的是 (C)
A. 只有(1)(3)灯泡能发光
B. 只有(2)(3)灯泡能发光
C. 只有(1)(3)(4)灯泡能发光
D. (1)(2)(3)(4)灯泡都能发光

(1) (2) (3) (4)

答案： 解：
（1）灯泡底端接触电池正极，侧面通过导线连接负极，电路通路，发光；
（2）灯泡仅侧面接触正极，底端未连接负极，电路断路，不发光；
（3）灯泡底端接触电池负极，侧面通过导线连接正极，电路通路，发光；
（4）灯泡底端接触电池正极，侧面直接接触负极，电路通路，发光；
正确的是（1）（3）（4），选C。
答案：C

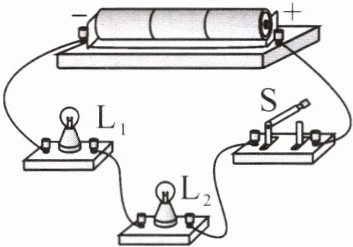

5. 如图所示电路,当开关S闭合时,灯$L_1、$$L_2$都不亮,小明用一根导线去查电路故障,他将导线试触$L_1$两端时,两灯都不亮,他将导线试触$L_2$两端时,灯$L_1$亮了$,L_2$仍不亮,由此可知故障是 (D)

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： 【解析】：
首先，分析电路的连接情况，这是一个串联电路，两灯$L_1$、$L_2$串联，开关$S$控制整个电路。当开关$S$闭合时，两灯都不亮，说明电路中存在断路故障。
接下来，根据小明的检测过程来分析故障位置。当用导线试触$L_1$两端时，两灯都不亮，这表明即使将$L_1$短路，电路仍然处于断路状态，因此可以排除$L_1$断路的可能性（如果$L_1$断路，那么短路$L_1$后，$L_2$应该会亮，但实际情况是两灯都不亮）。
然后，当用导线试触$L_2$两端时，灯$L_1$亮了，而$L_2$仍不亮。这说明当$L_2$被短路后，电路变为通路，电流可以通过$L_1$，使其发光。由此可以确定，故障是$L_2$断路。
现在，逐一分析选项：
A. 灯$L_1$短路：如果$L_1$短路，那么$L_2$应该会亮，但题目中两灯都不亮，所以A选项错误。
B. 灯$L_2$短路：实际上，这里是$L_2$断路，而不是短路。如果$L_2$短路，那么$L_1$应该会亮，并且可能会因为电流过大而损坏，但题目中并非这种情况，所以B选项错误。
C. 灯$L_1$断路：如果$L_1$断路，那么当用导线试触$L_1$两端时，$L_2$应该会亮，但题目中两灯都不亮，所以C选项错误。
D. 灯$L_2$断路：这与我们的分析相符，即$L_2$断路导致两灯都不亮，当用导线试触$L_2$两端时，$L_1$亮了，所以D选项正确。
【答案】：D。

6. 如图所示,由于多接一根导线而使小灯泡被短接,这根导线是 (C)

A.a
B.b
C.c
D.d

答案： 【解析】：
本题考查短路的概念及判断。短路是指电流不经过用电器，直接从电源正极回到负极的电路状态。
分析各选项：
选项A：导线a连接的是开关的一端和电源负极，它并没有直接连接小灯泡的两端，所以不会造成小灯泡短路。故A选项错误。
选项B：导线b连接的是开关的另一端和小灯泡的一端，它也没有直接连接小灯泡的两端形成短路。故B选项错误。
选项C：导线c直接连接了小灯泡的两端，使得电流可以绕过小灯泡，从导线c直接流回电源的负极，形成了短路。故C选项正确。
选项D：导线d连接的是电源的正极和小灯泡的另一端，是电路的正常连接部分，不会造成短路。故D选项错误。
【答案】：C

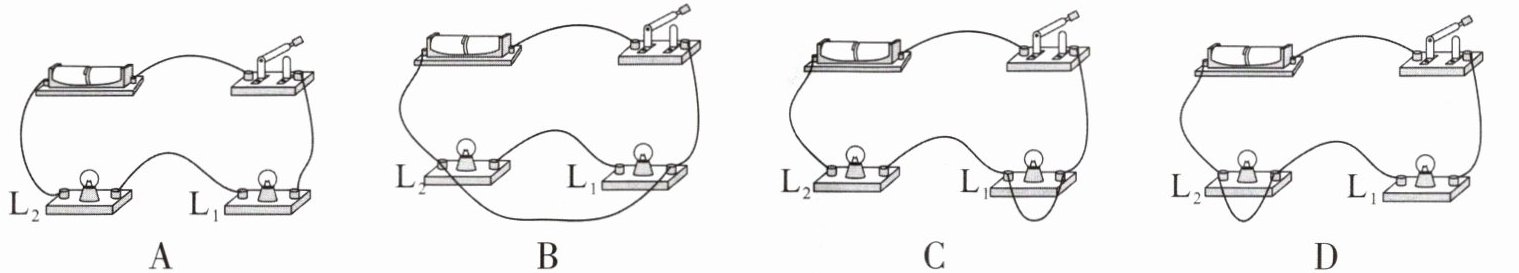

7. 如图所示的四幅图中,闭合开关后,没有发生短路(两盏灯都能正常工作)的图是A,只短路了其中一盏灯的图是D,两盏灯都短路的图是B。

A
B
C D

答案： A；D；B

8. 野营时,小红携带的手电筒不发光了,请你帮她找出原因。

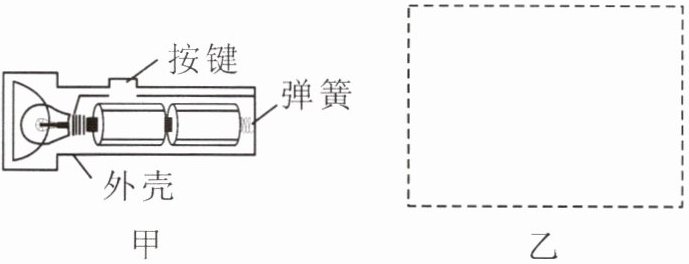

(1)请根据如图甲所示的手电筒的结构示意图,在图乙的虚线框内画出对应的电路图。

甲 乙
(2)干电池是电路中的电源、小灯泡是电路中的用电器、按键是电路中的开关、弹簧是电路中的导线。
(3)写出手电筒不发光的三种可能的原因：
①电池没电了；②按键接触不良；③灯泡坏了。

答案： 【解析】：
本题主要考查电路的基本组成以及各部分的作用，同时涉及到根据实物图画电路图的能力。
(1) 根据手电筒的结构示意图，可以明确手电筒的电路是由电池、灯泡、开关（按键）和导线（弹簧和外壳等起到导线作用）组成的简单电路。在画电路图时，需要用规定的符号表示出这些元件，并按照实际连接情况连接起来。
(2) 对于电路中的各部分，干电池提供电能，是电路中的电源；小灯泡消耗电能转化为光能，是电路中的用电器；按键控制电路的通断，是电路中的开关；弹簧在电路中起到连接和导电的作用，是电路中的导线。
(3) 手电筒不发光的原因可能有多种，从电路的基本组成来看，可能是电源没有电了，无法提供电能；也可能是开关接触不良，导致电路无法闭合；还可能是灯泡损坏，无法将电能转化为光能。
【答案】：
(1) 图略（电路图应包含电源、用电器、开关和导线，电源为两节干电池串联，用电器为灯泡，开关为按键，导线连接各元件形成闭合回路）。
(2) 电源；用电器；开关；导线。
(3) ①电池没电了；②按键接触不良；③灯泡坏了。

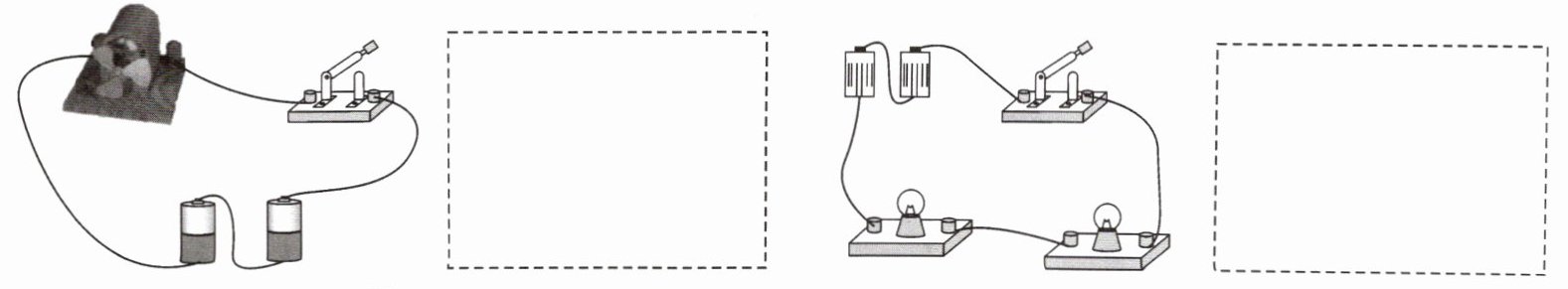

9. 在下方对应虚线框中画出图甲、图乙所对应的电路图。

答案： 【解析】：
本题考查根据实物电路图画出对应的电路图，需要识别电路的连接方式（串联或并联）以及各元件的位置关系，然后按照电路图的规范进行绘制。对于图甲，电流从电源正极出发，依次经过开关、灯泡，最后回到电源负极，是简单的串联电路；对于图乙，两个灯泡并联，开关在干路上控制整个电路。
【答案】：
图甲电路图：电源、开关、灯泡依次串联，从电源正极开始，依次画出开关、灯泡，最后回到电源负极。
$电源\rightarrow开关\rightarrow灯泡\rightarrow电源$（图略）
图乙电路图：电源、开关在干路，两个灯泡并联。从电源正极出发，在分支点处分为两条支路，一条支路经过一个灯泡，另一条支路经过另一个灯泡，然后两条支路汇合回到电源负极，开关在干路上。
$电源\rightarrow开关\rightarrow分支（一路灯泡，一路灯泡）\rightarrow汇合\rightarrow电源$（图略）
