《2025年零障碍导教导学案九年级物理全一册沪粤版》

4. “做中学”,可以帮助我们学习和运用知识,提升操作技能与探究能力。如图所示,小明利用课余时间制作了一个磁浮玩具,玩偶稳定地“漂浮”在空中。下列判断正确的是(D)


A.通电螺线管的上端为S极
B.电路中的a点必须连接电源的负极
C.磁浮玩具的工作原理是异名磁极相互排斥
D.若要增加玩偶“漂浮”的高度,可将滑片P向上移动

答案： 解：A.由图知玩偶下端为N极，因玩偶稳定漂浮，通电螺线管上端与玩偶下端磁极相同（同名磁极相互排斥），故通电螺线管上端为N极，A错误。
B.通电螺线管上端为N极，根据安培定则，电流从螺线管下端流入，上端流出，故a点接电源正极，b点接负极，B错误。
C.磁浮玩具工作原理是同名磁极相互排斥，C错误。
D.滑片P向上移动，滑动变阻器接入电路电阻减小，电流增大，螺线管磁性增强，排斥力增大，玩偶“漂浮”高度增加，D正确。
答案：D

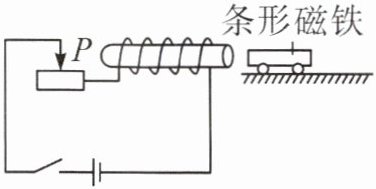

5. 如图所示,当闭合开关时,小车被向右推出,保持每次实验中条形磁铁和线圈的距离不变,则下列操作能使小车推出更远的是(A)

A.增加电磁铁线圈的匝数
B.调换电源的正极和负极
C.将滑片P向左端移动
D.抽去螺线管内的铁芯

答案： 【解析】：
本题考查电磁铁的磁性强弱影响因素以及如何通过实验操作改变电磁铁磁性强弱，从而使小车推出更远。
影响电磁铁磁性强弱的因素有电流大小、线圈匝数、有无铁芯。要使小车推出更远，需要增强电磁铁的磁性。
选项A：增加电磁铁线圈的匝数，在电流和铁芯不变的情况下，根据电磁铁磁性强弱与线圈匝数的关系，匝数越多，磁性越强，所以能使小车推出更远，该选项正确。
选项B：调换电源的正极和负极，只是改变了电流的方向，而电流方向不影响电磁铁磁性的强弱，所以不能使小车推出更远，该选项错误。
选项C：将滑片$P$向左端移动，滑动变阻器接入电路的电阻变大，根据欧姆定律$I = \frac{U}{R}$（其中$I$为电流，$U$为电压，$R$为电阻），在电源电压不变的情况下，电阻变大，电流变小，电磁铁磁性减弱，小车推出距离变近，该选项错误。
选项D：抽去螺线管内的铁芯，电磁铁的磁性会减弱，因为铁芯可以增强电磁铁的磁性，所以抽去铁芯后小车推出距离变近，该选项错误。
【答案】：A

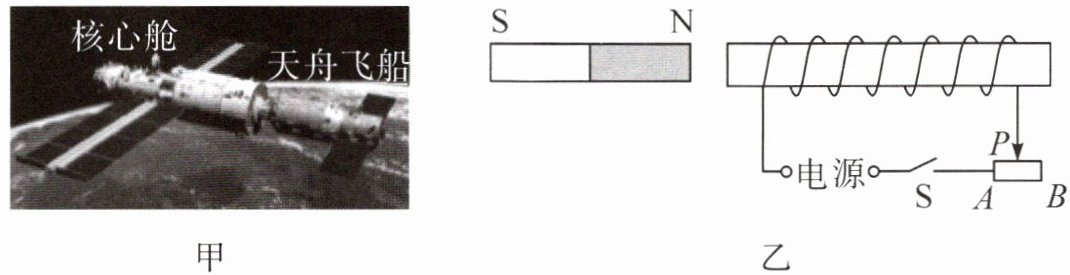

6. 【航空航天】2024年1月18日,天舟七号货运飞船在中国空间站成功对接(图甲)。当货运飞船和核心舱相互靠近时,为减缓撞击带来的影响,货运飞船与核心舱间需配置缓冲装置。“飞天”兴趣小组根据以上信息结合物理知识,设计了如图乙所示的缓冲装置简化图。当条形磁体和通电螺线管靠近时,产生相互排斥的力,说明通电螺线管左端为N极,为增大排斥力,滑动变阻器的滑片应向A(选填“A”或“B”)端滑动。

答案： N；A

7. 如图甲所示,废品站里几吨重的废钢铁被电磁起重机吸起并放在大型汽车上,电磁起重机对钢铁的吸引力大小可以通过改变内部线圈中的电流大小来改变。要将钢铁放下必须切断电流。如图乙所示,自制电磁铁的线圈匝数一定时,增大电流,电磁铁的磁性会增强(选填“增强”“减弱”或“不变”)。

答案： 【解析】：
本题主要考查电磁铁的性质以及影响电磁铁磁性强弱的因素。
首先，我们来看第一个空。电磁起重机是利用电磁铁来工作的，电磁铁的磁性强弱与线圈中的电流大小有关。因此，电磁起重机对钢铁的吸引力大小可以通过改变内部线圈中的电流大小来改变。
接着，我们来看第二个空。要将钢铁放下，必须消除电磁铁的磁性，这可以通过切断电磁铁的电流来实现。
最后，我们来看第三个空。根据电磁铁的性质，当线圈匝数一定时，增大电流，电磁铁的磁性会增强。
【答案】：
电流；切断电流；增强。
