《2025年零障碍导教导学案九年级物理全一册沪粤版》

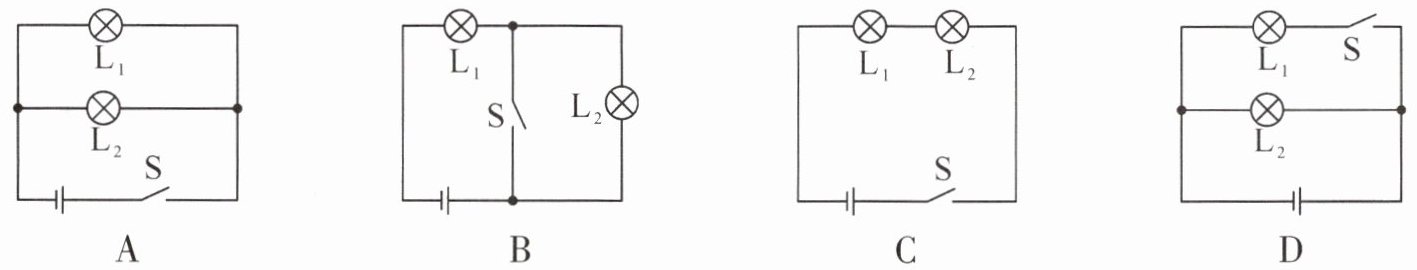

1. 有一个看不见内部情况的小盒,盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭；拧下其中任一灯泡,闭合开关后,另一灯不亮。下图中符合要求的电路图是(C)

A.
B.
C.
D.

答案： C

2. 下列日常生活的电路中,说法正确的是(D)
①用来装饰厅堂和居室,烘托欢乐气氛的彩色小灯泡,一定是并联的
②通常情况下教室的灯管之间是并联的
③楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关和光控开关是串联的
④道路两旁的路灯晚上同时亮,早上同时灭,它们是并联的
A.①③
B.①②④
C.②③
D.②③④

答案： 解：①装饰用的彩色小灯泡，为节省导线且小灯电压低，通常是串联的，①错误；
②教室灯管之间独立工作、互不影响，是并联的，②正确；
③声控开关和光控开关共同控制楼道灯，只有两者都闭合灯才亮，是串联的，③正确；
④路灯同时亮灭，但一盏灯坏了其它灯仍能工作，是并联的（由总开关控制），④正确。
结论：②③④正确，答案选D。

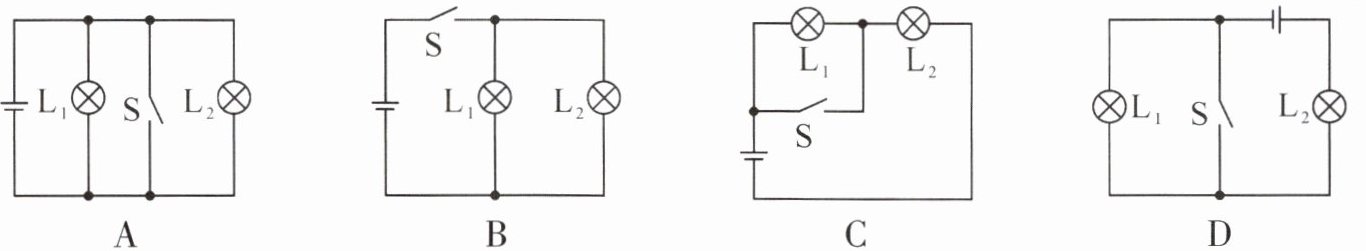

3. 在如图所示的电路中,开关S闭合后,两个灯泡并联的是(B)

A.
B.
C.
D.

答案： 解：分析各选项电路：
A选项：开关S闭合后，电流从电源正极出发，经导线直接回到电源负极，造成电源短路，两灯泡均不发光，不符合并联条件。
B选项：开关S闭合后，电流从电源正极出发，分为两条支路，一条经L₁回到电源负极，另一条经L₂回到电源负极，两灯泡两端分别连接在一起，属于并联电路，符合题意。
C选项：开关S闭合后，电流从电源正极出发，依次经过L₂、L₁回到电源负极，两灯泡首尾相连，属于串联电路，不符合并联条件。
D选项：开关S闭合后，电流从电源正极出发，经导线直接回到电源负极，造成电源短路，两灯泡均不发光，不符合并联条件。
结论：两个灯泡并联的是B选项。
答案：B

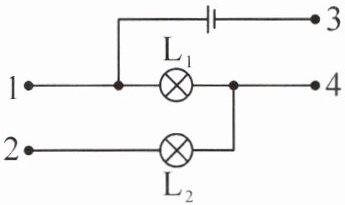

4. 如图所示,1、2、3、4表示电路的四个连接点,现在只要灯$L_2$发光,正确的连接方法是(B)

A.只将3和4连接起来
B.只将2和3连接起来
C.将1、2和3、4分别连接起来
D.将1、4和2、3分别连接起来

答案： B

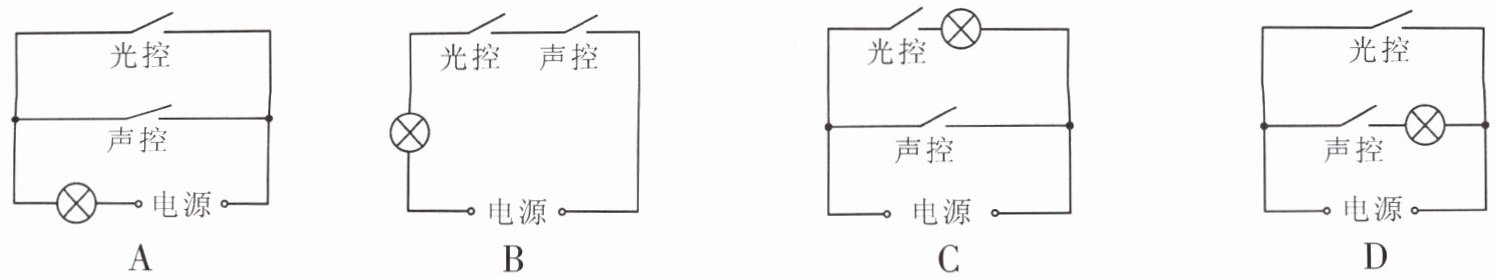

5. 楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”,天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”,当有人走动发出声音时,自动闭合；无人走动时,自动断开。若将这两个开关配合使用,就可以使楼道灯变得“智能化”,这种“智能”电路正确的是(B)

A.
B.
C.
D.

答案： 【解析】：
这道题考查的是电路的连接方式，特别是光控开关和声控开关的配合使用。
分析题目中的条件：
光控开关：天黑时闭合，天亮时断开。
声控开关：有人走动发出声音时闭合，无人走动时断开。
需要使灯在光控开关和声控开关同时满足条件时才亮，即天黑且有人走动时灯亮。
分析选项：
A选项：光控开关和声控开关并联，只要其中一个闭合，灯就会亮。这不符合题目要求，因为天亮时灯也会亮。
B选项：光控开关和声控开关串联，只有两个开关都闭合时，灯才会亮。这符合题目要求，因为只有天黑且有人走动时，两个开关才会同时闭合。
C选项：光控开关与灯并联，声控开关控制整个电路。这不符合题目要求，因为光控开关的状态不影响灯的亮灭。
D选项：声控开关与灯并联，光控开关控制整个电路。这不符合题目要求，因为声控开关的状态不影响灯的亮灭。
【答案】：B。
