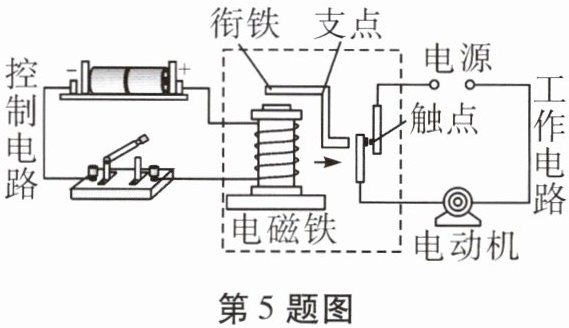

5. 如图所示的电磁继电器,当控制电路中的开关闭合时,电磁铁产生磁性,吸引衔铁,从而使工作电路中的触点互相接触,电动机工作(选填“工作”或“不工作”)。从工作过程来看,电磁继电器实际是一个利用电磁铁控制工作电路通断的开关(选填“用电器”“电源”或“开关”)。

答案： 【解析】：
本题主要考查电磁继电器的原理和应用。
电磁继电器是一种利用电磁铁来控制电路通断的开关。
当控制电路中的开关闭合时，电流会流过电磁铁，产生磁性。
这个磁性会吸引衔铁，使得工作电路中的触点接触，从而使工作电路闭合。
当工作电路闭合时，电动机就会工作。
电磁继电器在这里起到了一个开关的作用，通过电磁铁的磁性来控制工作电路的通断。
【答案】：
磁性；工作；开关。

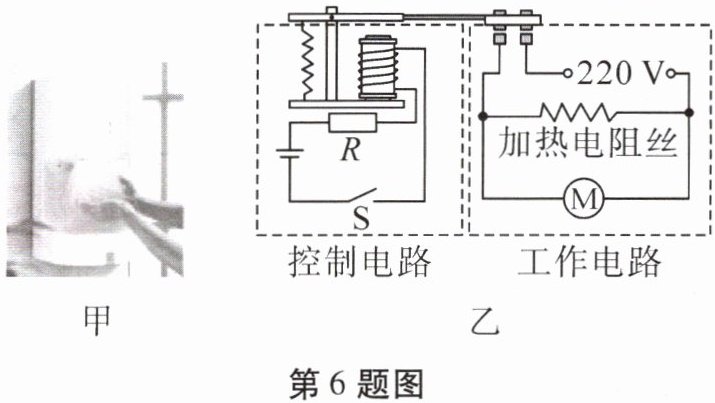

6. 如图甲为某款全自动感应干手器,其工作原理简化图如图乙所示。控制电路中的电磁继电器的原理利用了电流的磁效应；闭合开关S,当手放到红外线感应区域范围内,R的阻值就会减小,电磁铁磁性增强(选填“增强”“减弱”或“不变”),衔铁被吸下,工作电路开始工作。

答案： 【解析】：
本题主要考查了电流的磁效应以及影响电磁铁磁性强弱的因素。
对于第一个空，电磁继电器是利用电流的磁效应来工作的，即当电流通过电磁继电器的线圈时，会产生磁场，使得衔铁被吸下或释放，从而控制工作电路的通断。
对于第二个空，根据题目描述，当手放到红外线感应区域范围内时，$R$的阻值就会减小。由于控制电路的电源电压不变，根据欧姆定律，电阻减小，电流就会增大。而电磁铁的磁性强弱与电流大小有关，电流越大，磁性越强。因此，电磁铁的磁性会增强，衔铁被吸下，工作电路开始工作。
【答案】：
磁；增强。

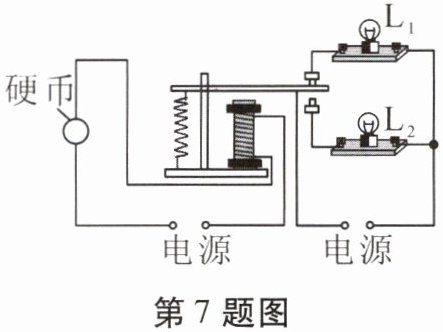

7. 下水井盖的丢失给人们出行带来了安全隐患,为提示路人注意安全,小明设计了如图所示的电路,电路中利用一元硬币代替铁质井盖是因为两者都属于导体；当井盖丢失时,L₁(选填$“L_1”$或$“L_2”)$灯工作预警。

答案： 【解析】：
本题主要考查导体和绝缘体的区别以及电磁继电器的工作原理。
首先，我们需要知道什么是导体和绝缘体。导体是能够让电流通过的物体，而绝缘体则不能。在这个问题中，一元硬币和铁质井盖都能导电，所以它们都属于导体。
接下来，我们来看电路的工作原理。当井盖（在这里用一元硬币代替）丢失时，电磁铁会失去磁性，因为电磁铁的磁性是由电流产生的，而井盖（或硬币）作为电路的一部分，当它存在时，会接通电路，使电磁铁产生磁性。当井盖丢失时，电路断开，电磁铁失去磁性，动触点会与上面的静触点接触，从而接通$L_1$灯所在的电路，使$L_1$灯发光作为预警。
【答案】：
导；$L_1$。

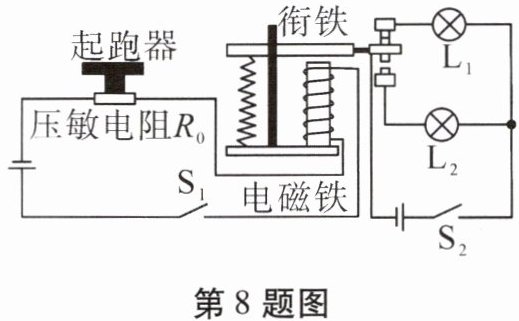

8. 如图所示是小华设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后,工作人员闭合开关$S_1、$$S_2,$发令指示灯亮,运动员抢跑后,R₀所受压力变小,电阻变小,电磁铁的磁性增强(选填“增强”或“减弱”),其上端的N(选填“N”或“S”)极将衔铁吸下,抢跑指示灯$L_2$亮,判定运动员抢跑。

答案： 增强；$N$

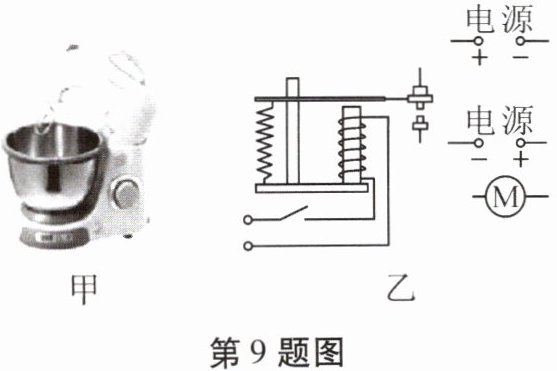

9. 如图甲所示是一种双向双动式和面机,工作时搅拌器可以正反搅拌。小明利用如图乙所示电磁继电器控制搅拌器的正、反转,请将工作电路连接完整。

答案：

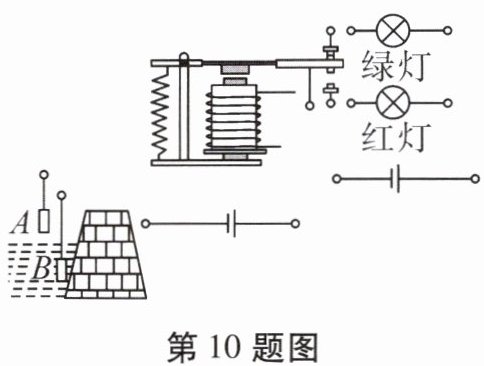

10. 小张同学根据所学知识,利用如图所示的器材,为三防指挥部设计了一个水位自动报警器：当水位尚未达到金属块A所在的高度时,工作电路中绿灯亮,表示水位正常；当水位达到A所在高度时(河水含有杂质,属于导体),红灯亮(发出报警信号)。请按照上述要求将图中的电路连接完整。

答案： 【解析】：
本题可根据电磁继电器的工作原理以及题目中水位自动报警器的工作要求来连接电路。当水位尚未达到金属块$A$所在的高度时，控制电路断开，电磁铁无磁性，衔铁在弹簧的作用下被拉起，此时工作电路中绿灯亮，表明绿灯所在电路接通；当水位达到$A$所在高度时，河水作为导体将金属块$A$、$B$连通，使控制电路接通，电磁铁有磁性，吸引衔铁，使红灯所在电路接通，红灯亮发出报警信号。
连接电路时，将控制电路的电源、金属块$A$、$B$和电磁铁串联起来；工作电路中，将绿灯和红灯分别与电源连接，并通过衔铁的移动来控制电路的通断。
【答案】：
将控制电路的电源正极与金属块$A$连接，金属块$B$与电磁铁的一个接线柱连接，电磁铁的另一个接线柱与电源负极连接；工作电路中，将绿灯与电源连接在衔铁未被吸引时的通路上，红灯与电源连接在衔铁被吸引时的通路上（图略，按照上述描述连接即可）。
