《2025年零障碍导教导学案九年级物理全一册沪粤版》

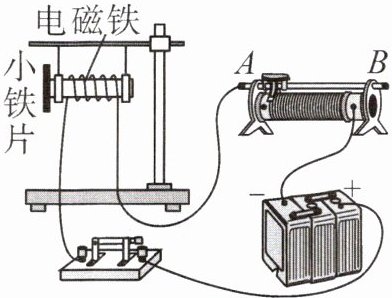

3.如图所示,开关闭合,滑动变阻器的滑片位于A端,小铁片被竖直吸在电磁铁的左侧,若将滑片从A端移动到中点,则(A)

A.铁片受到的摩擦力将不变
B.小铁片会脱落
C.电磁铁的磁性减弱
D.电磁铁的左端为N极

答案： 解：
1. 判断电磁铁极性：电流从电源正极流出，经滑动变阻器、电磁铁、开关回到负极。根据右手螺旋定则，电磁铁右端为N极，左端为S极，D错误。
2. 滑片移动对电流的影响：滑片从A端移到中点，滑动变阻器接入电路的电阻变小，由欧姆定律 $I=\frac{U}{R}$ 知，电路中电流变大。
3. 电磁铁磁性变化：电流变大，电磁铁磁性增强，C错误。
4. 铁片受力分析：铁片竖直静止，摩擦力与重力平衡。磁性增强后，铁片所受吸引力变大，但竖直方向重力不变，摩擦力仍等于重力，大小不变，铁片不会脱落，A正确，B错误。
答案：A

1.某实验小组在做“探究通电螺线管外部磁场的特点”实验。

【基础问法】

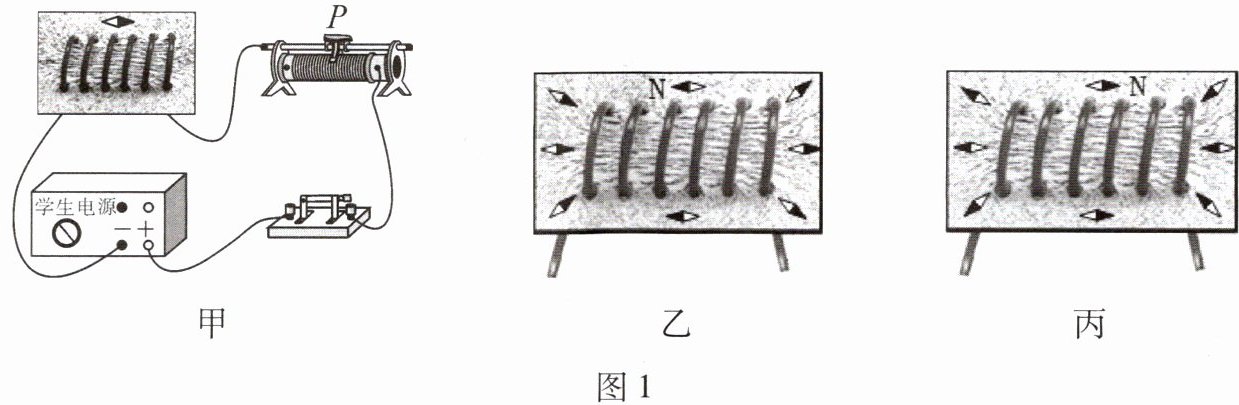

(1)由图1可知,该实验通过小磁针静止时N极所指方向来判断通电螺线管外部磁场的方向。
(2)将螺线管安装在一块有机玻璃板上,连入电路中,在板面上均匀地撒满铁屑,闭合开关并轻敲玻璃板面,观察铁屑的分布。铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
(3)把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如图1－乙所示,则通电螺线管的右端为N极,说明此时通电螺线管周围存在磁场；如果移走小磁针,该结论成立(选填“成立”或“不成立”)。
(4)对调电源正、负极,闭合开关,小磁针静止时N极所指方向如图1－丙所示,说明通电螺线管的极性与电流的方向有关。铁屑的分布形状将不会(选填“会”或“不会”)改变。
【能力提升】

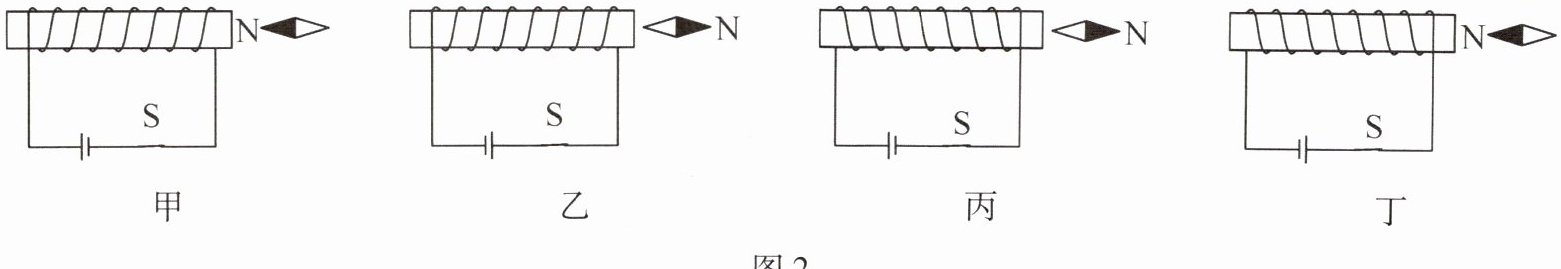

(5)为了研究通电螺线管的磁极性质,同学们一起对螺线管的电流方向和绕线方式进行了实验,得到了如图2所示的四种情况。实验说明通电螺线管的磁极极性只与电流方向和绕线方式有关,且这个关系可以用安培定则来判断。

(6)同组的小李做实验时发现有的小磁针发生偏转,有的小磁针不偏转,则小磁针不偏转的原因是小磁针N极的指向与磁场方向一致（或小磁针处于平衡位置）。
(7)实验时发现通电螺线管的磁场较弱,铁屑规则排列的效果不明显,为增强通电螺线管的磁场,可行的措施是增大电流（或增加线圈匝数、插入铁芯）(写出一种方法即可)。

答案： 1.
(1)小磁针静止时N极所指方向
(2)轻敲 条形
(3)N 磁场 成立
(4)电流 不会
(5)电流方向和绕线方式 安培定则
(6)小磁针N极的指向与磁场方向一致（或小磁针处于平衡位置）
(7)增大电流（或增加线圈匝数、插入铁芯）
