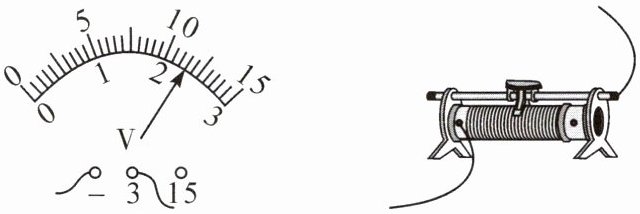

3. (2023·广东)如图所示,电压表的读数为2.2V；滑动变阻器以如图所示方式接入电路,当滑片向左滑动时,滑动变阻器连入电路的电阻变小(选填“变大”“变小”或“不变”)。

答案： 【解析】：
本题可根据电压表的读数方法以及滑动变阻器的工作原理来进行解答。
电压表读数：
首先明确电压表所选量程，再确定其分度值，最后根据指针位置读出电压值。
由图可知，电压表选择的是$0 - 3V$量程，该量程的分度值为$0.1V$。
指针指在$2V$后面第$2$个小格处，所以其读数为$2V + 2×0.1V = 2.2V$。
滑动变阻器电阻变化：
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。
当滑片向左滑动时，接入电路的电阻丝长度变短，根据滑动变阻器的工作原理可知，此时滑动变阻器连入电路的电阻变小。
【答案】：
$2.2$；变小

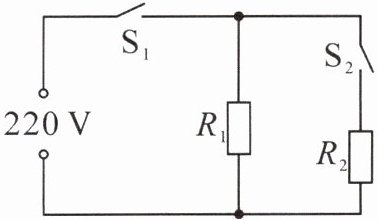

4. (2022·广东节选)某电热取暖器的简化电路如图所示$,R_1、$$R_2$为发热电阻。取暖器工作时,通过开关$S_1$和$S_2$实现低温、高温的挡位控制。已知$R_1= 55Ω。$求：取暖器工作时通过$R_1$的电流。

答案： 解：由电路图可知，电源电压为220V，R₁直接接在电源两端。
根据欧姆定律$I = \frac{U}{R}$，通过$R_1$的电流：
$I_1=\frac{U}{R_1}=\frac{220V}{55Ω}=4A$
答：取暖器工作时通过$R_1$的电流为4A。

5. (2022·广东)如图所示,图甲是测量小灯泡在不同电压下电阻的实验电路图(小灯泡正常工作的电压为1.5V)。

(1)小明按电路图连接实物,刚接上最后一根导线,看到电流表指针立刻有偏转。若电路连线正确,造成这种异常现象的原因是连接电路过程中开关没有断开。
(2)实验中,调节滑动变阻器,分别记录电压表和电流表的示数如下表。
| 测量次序 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.8 | 1.5 | 1.0 | ______ | 0.3 |
| 电流I/A | 0.32| 0.30| 0.26| ______ | 0.18|

①第4次测量对应的电压表和电流表示数如图乙所示,此时小灯泡两端的电压是1.2V,通过它的电流是0.24A。
②小灯泡正常发光时的电阻是5.0Ω。
③第5次测量中,小灯泡不发光,小明断定是灯丝断了。这个判断是错误(选填“正确”或“错误”)的,理由是如果是灯丝断了，电流表就不会有示数。

答案： 【解析】：
（1）刚接上最后一根导线，电表指针就有偏转，说明连接电路过程中开关没有断开，这是不允许的，也是造成这种异常现象的原因。
（2）①由图乙可知，电压表使用的是$0 - 3V$量程，分度值是$0.1V$，所以此时小灯泡两端的电压是$1.2V$；电流表使用的是$0 - 0.6A$量程，分度值是$0.02A$，所以通过小灯泡的电流是$0.24A$。
②小灯泡正常发光时的电压$U = 1.5V$，对应的电流$I = 0.30A$，根据欧姆定律$R=\frac{U}{I}$，可得小灯泡正常发光时的电阻$R=\frac{1.5V}{0.30A}=5.0\Omega$。
③第$5$次测量中，小灯泡不发光，小明断定是灯丝断了，这个判断是错误的。因为如果是灯丝断了，那么电流表就不会有示数，而此时电流表有示数，说明电路是通路，可能是小灯泡的实际功率太小导致不发光。
【答案】：
(1)连接电路过程中开关没有断开
(2)①$1.2$；$0.24$
②$5.0$
③错误；如果是灯丝断了，电流表就不会有示数
