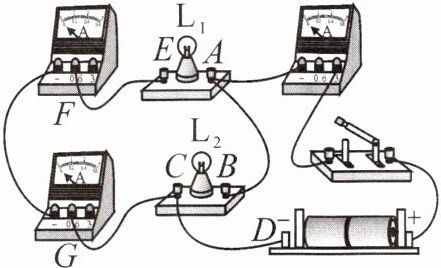

3. 小明用三个电流表和两个小灯泡做实验,检验并联电路干路电流是否等于各支路电流之和,其连接的电路如图所示,这个电路中只有一根导线接错了,接错的这根导线是(D)

A.导线AB
B.导线CD
C.导线EF
D.导线CG

答案： 解：要验证并联电路干路电流等于各支路电流之和，需将两灯泡并联，三个电流表分别测干路和两条支路的电流。
由图可知，电流从电源正极出发，经开关后分为两支：一支经右侧电流表、L₁、导线AB、导线CD、L₂回到电源负极；另一支经右侧电流表、L₁、导线EF、下方电流表回到电源负极。此时L₂被短路，且下方电流表与L₁串联，右侧电流表测干路电流，但缺少测L₂支路电流的电流表。
正确接法应为：L₁和L₂并联，一个电流表测L₁支路电流，一个电流表测L₂支路电流，一个电流表测干路电流。现导线CG将L₂的C端与下方电流表的负接线柱相连，导致L₂短路，应将导线CG改接至L₂的B端，使L₂接入电路，下方电流表测L₂支路电流。
接错的导线是CG。
答案：D

4. 如图所示,当开关S闭合时,电流表示数为0.9 A,当开关S断开时,电流表示数为0.5 A,则(C)

A.开关S闭合时,通过$L_{1}$的电流为0.9 A
B.通过$L_{2}$的电流为0.4 A
C.开关S闭合时,通过$L_{1}$的电流为0.4 A
D.以上都不正确

答案： 【解析】：
本题可根据并联电路的电流特点来求解通过各灯泡的电流。
1. 首先分析电路图，当开关$S$闭合时，灯泡$L_1$和$L_2$并联，电流表测量的是干路电流，即$I = 0.9A$；当开关$S$断开时，电路中只有$L_2$接入电路，此时电流表测量的是通过$L_2$的电流，即$I_2 = 0.5A$。
2. 根据并联电路的电流特点：并联电路中干路电流等于各支路电流之和，即$I = I_1 + I_2$，那么通过$L_1$的电流$I_1 = I - I_2$。
3. 将$I = 0.9A$，$I_2 = 0.5A$代入$I_1 = I - I_2$，可得$I_1 = 0.9A - 0.5A = 0.4A$。
【答案】：
C

5. 如图所示,闭合开关后,已知电流表$A_{1}$的示数为0.2 A,电流表$A_{2}$的示数为0.5 A,则下列分析正确的是(C)

A.灯泡$L_{1}$、$L_{2}$串联,通过灯泡$L_{1}$的电流为0.2 A
B.灯泡$L_{1}$、$L_{2}$并联,干路电流为0.7 A
C.灯泡$L_{1}$、$L_{2}$并联,通过灯泡$L_{2}$的电流为0.3 A
D.灯泡$L_{1}$、$L_{2}$并联,通过灯泡$L_{2}$的电流为0.5 A

答案： 【解析】：
本题可根据串联电路和并联电路的电流特点，结合电路图分析电路的连接方式以及各电流表所测的电流，进而判断各选项的正误。
1. 判断电路连接方式：
观察电路图可知，电流从电源正极流出，在分支点处分成两条支路，一条支路经过灯泡$L_1$，另一条支路经过灯泡$L_2$，然后两条支路的电流汇合后经过电流表$A_2$回到电源负极，所以灯泡$L_1$、$L_2$是并联的。
2. 分析各电流表所测的电流：
电流表$A_1$与灯泡$L_1$串联，所以电流表$A_1$测量的是通过灯泡$L_1$的电流，已知电流表$A_1$的示数为$0.2A$，即通过灯泡$L_1$的电流$I_1 = 0.2A$。
电流表$A_2$在干路中，所以电流表$A_2$测量的是干路电流，已知电流表$A_2$的示数为$0.5A$，即干路电流$I = 0.5A$。
3. 计算通过灯泡$L_2$的电流：
根据并联电路的电流特点：并联电路中干路电流等于各支路电流之和，即$I = I_1 + I_2$。
已知$I = 0.5A$，$I_1 = 0.2A$，则通过灯泡$L_2$的电流$I_2 = I - I_1 = 0.5A - 0.2A = 0.3A$。
4. 逐一分析选项：
选项A：由前面分析可知灯泡$L_1$、$L_2$是并联的，不是串联，所以该选项错误。
选项B：灯泡$L_1$、$L_2$是并联的，干路电流为$0.5A$，不是$0.7A$，所以该选项错误。
选项C：灯泡$L_1$、$L_2$并联，通过灯泡$L_2$的电流为$0.3A$，该选项正确。
选项D：通过灯泡$L_2$的电流为$0.3A$，不是$0.5A$，所以该选项错误。
【答案】：C。

6. 在探究串联电路电流关系的活动中,小路连好如图所示的电路后,用电流表测出A、B、C处的电流分别为$I_{A}= 0.4A$,$I_{B}= 0.4A$,$I_{C}= 0.4A$,并将数据记录在表格中,下一步应该做的是(C)

A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.改变电流表的量程或换电流表再测几次

答案： 【解析】：
本题主要考查探究串联电路电流关系的实验步骤。
在探究串联电路电流关系时，只进行一次实验，仅根据一组实验数据就得出结论，具有偶然性，不具有普遍性。为了得出普遍规律，应该换用不同规格的小灯泡，再测出几组电流值，然后分析数据得出结论。
A选项，只进行一次实验就整理器材结束实验，不能得出普遍规律，所以A错误。
B选项，仅根据一组数据就分析得出结论，不具有普遍性，所以B错误。
C选项，换用不同规格的小灯泡，再测出几组电流值，这样可以避免实验的偶然性，得出普遍规律，所以C正确。
D选项，改变电流表的量程或换电流表再测几次，只是改变了测量工具或量程，并不能改变实验的普遍性，所以D错误。
【答案】：C
