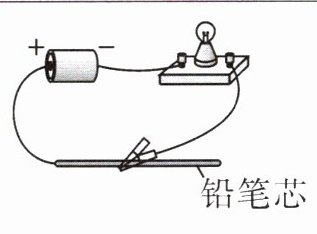

练习1-1 选取一根铅笔芯,按照图示连接电路。移动铅笔芯上的夹子,观察灯泡亮度。接入电路中的铅笔芯长度越短,电阻越小,小灯泡越亮；接入电路中的铅笔芯长度越长,电阻越大,小灯泡越暗。为了电路安全,夹子一开始应该处于最右(选填“左”或“右”)端。

答案： 【解析】：
本题主要考查滑动变阻器的工作原理以及电阻对电路的影响，同时涉及电路安全操作的知识点，通过移动铅笔芯上的夹子来改变接入电路中电阻的大小，从而观察小灯泡的亮度变化，当接入电路中的铅笔芯长度越短时，电阻越小，电流越大，小灯泡越亮，反之，电阻越大，电流越小，小灯泡越暗，为了电路安全，在刚开始实验时，应该使接入电路的电阻最大，即夹子一开始应该处于最右端，这样可以使电流最小，避免电流过大可能损坏电路元件。
【答案】：
灯泡亮度；小；右。

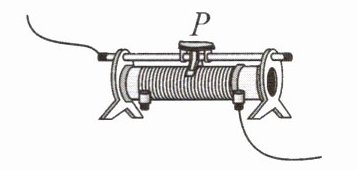

例1-2 如图所示是铭牌上标有$“50 \Omega 1.5 A”$的滑动变阻器,下列说法正确的是$ ( C )A.“50 \Omega ”$指的是滑动变阻器正常工作时的电阻
B.“1.5 A”指的是滑动变阻器正常工作时的电流
C.滑片向左移动,变阻器连入电路的阻值变大
D.滑片向右移动,变阻器连入电路的阻值变大

答案： C

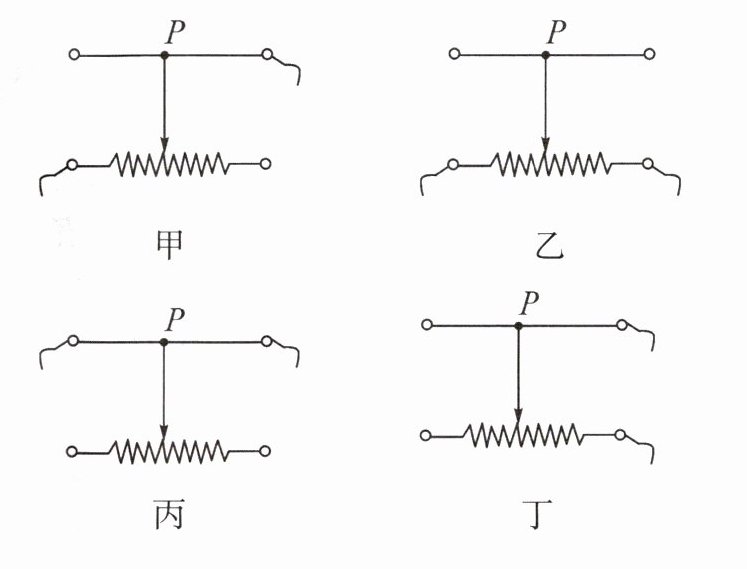

练习1-2 如图所示是滑动变阻器使用时的连接方法,如果滑片P都向左移动,变阻器电阻值改变的情况分别是：甲变小；乙不变；丙不变；丁变大。(均选填“变大”“变小”或“不变”)

答案： 变小；不变；不变；变大

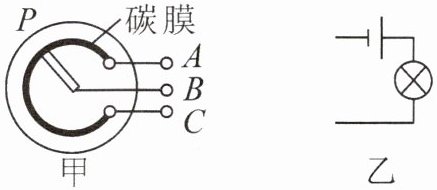

例2 如图甲所示是某种亮度可调的台灯中使用的电位器的示意图,P为旋片,可随转动旋钮改变在碳膜上的位置,A、C分别连在碳膜两端。将该电位器连入如图乙所示的电路中,要求顺时针转动旋钮时可使灯泡的亮度变亮,则应将接线柱B和______C接入电路中。若将接线柱A、C接入电路中,则______不能(选填“能”或“不能”)改变灯泡的亮度。
[方法指导]电阻器实质是一个滑动变阻器,它通过改变连入电路中碳膜的长度来改变电阻,连入电路中的碳膜越长、电阻越大。旋钮式电阻箱的读数方法：将旋盘下面的小三角所对应的数字,乘以面板上标记的相应倍数,再将它们相加,就是电阻箱接入电路的电阻值。

答案： 【解析】：
本题主要考查滑动变阻器的原理和使用方法，以及如何通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路中的电流和灯泡的亮度。
首先，分析电位器的结构。电位器由碳膜和旋片P组成，旋片P可以随转动旋钮改变在碳膜上的位置，从而改变接入电路中碳膜的长度。碳膜相当于一个滑动变阻器的电阻丝，旋片P相当于滑动变阻器的滑片。
接下来，根据题目要求，当顺时针转动旋钮时，灯泡的亮度应变亮。由于灯泡的亮度与通过它的电流成正比，因此需要增大通过灯泡的电流。根据欧姆定律，电流与电压成正比，与电阻成反比。在电源电压不变的情况下，要增大电流，就需要减小电路中的电阻。
因此，将接线柱B和B接入电路（即选择碳膜的一部分作为电阻丝接入电路），并顺时针转动旋钮时，旋片P会向C端移动，接入电路中碳膜的长度变短，电阻变小，电流变大，灯泡变亮。
然后，考虑将接线柱A、C接入电路中的情况。此时，电位器相当于一个定值电阻（因为接入电路中的是整个碳膜，长度不变），无法改变接入电路中的电阻值，因此也就无法改变通过灯泡的电流和灯泡的亮度。
【答案】：
B；C；不能。
