2. 小明在做“探究通过导体的电流跟电压、电阻的关系”实验。
【实验目的】探究电流与电压、电阻的关系。
(一)探究电流与电压的关系
【实验器材】电源、导线、开关、电流表、电压表、定值电阻、滑动变阻器。
【实验步骤】

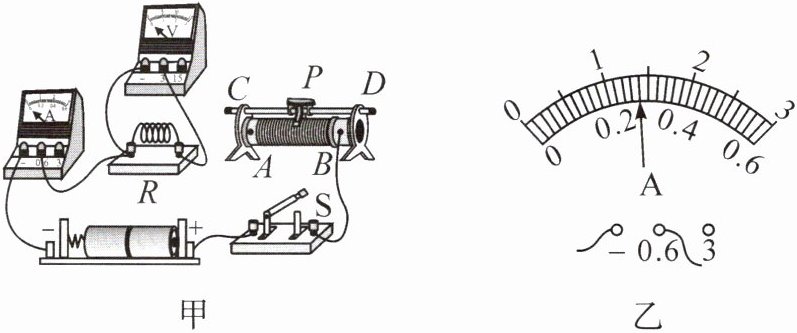

(1)根据实验目的设计出实验电路图,并按电路图连接好实验器材,如图甲所示。

(2)闭合开关,调节滑动变阻器的滑片,测量并记录几组电压表示数和电流表示数。
(3)将实验测量的数据记录在表格中。

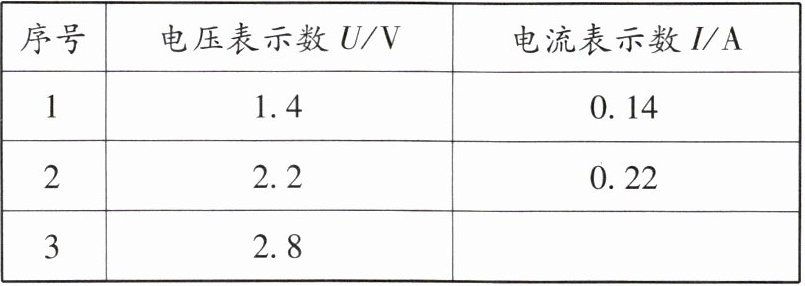

【实验表格】
| 序号 | 电压表示数U/V | 电流表示数I/A |
| :--- | :------------ | :------------ |
| 1 | 1.4 | 0.14 |
| 2 | 2.2 | 0.22 |
| 3 | 2.8 | |

【分析与交流】
(4)电路中有一根线未连接,请在图甲中以笔画线代替导线,将电路连接完整。
(5)连接电路过程中,开关应处于断开状态,闭合开关前应将滑动变阻器的滑片置于A(选填“A”或“B”)端。
(6)实验中要控制电阻不变,通过调节滑动变阻器改变电阻两端的电压。
(7)表中空白处的电流值如图乙所示,该值为0.28A。
(8)正确连接好电路后,闭合开关,发现电压表有示数、电流表无示数,移动滑片P,两表示数均无变化,则故障原因是定值电阻断路。
【实验结论】
(9)分析实验数据可得出结论：当电阻一定时,通过导体的电流与导体两端的电压成正比。
【实验拓展】
(10)此实验中不能用小灯泡代替定值电阻进行探究,理由是小灯泡的电阻随温度的变化而变化。

答案：
(2)滑动变阻器的滑片；电压表示数；电流表示数
(5)断开；A
(6)电阻；电压
(7)0.28
(8)定值电阻断路
(9)通过导体的电流与导体两端的电压成正比
(10)小灯泡的电阻随温度的变化而变化
