《2025年零障碍导教导学案九年级物理全一册沪粤版》

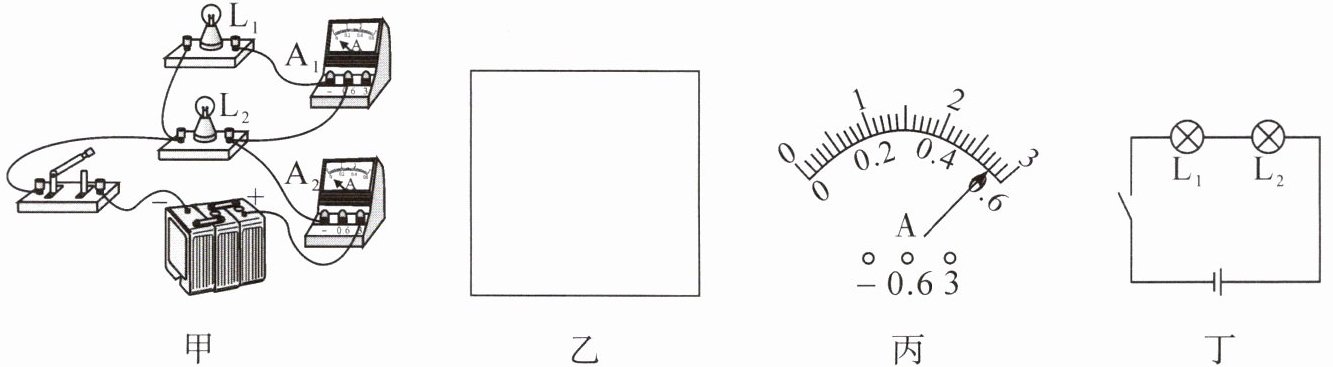

7. (1)如图甲所示电路,合上开关后两灯正常发光,请在图乙的线框内画出相应的电路图。

（电路图略，需画出电源、开关、并联的灯泡L₁和L₂，电流表A₁串联在L₁支路，电流表A₂串联在干路）
(2)若电流表$A_{1}和电流表A_{2}$的指针均指向同一个位置如图丙所示,则流过$L_{1}$的电流为______A,流过$L_{2}$的电流为______A。
0.52.0
(3)在图丁电路图中,已知流过$L_{1}的电流为I_{1}$,流过$L_{2}的电流为I_{2}$,$L_{1}比L_{2}$亮,则$I_{1}$______(选填“＞”“＜”或“=”)$I_{2}$。
=

答案：
(1) （电路图略，需画出电源、开关、并联的灯泡L₁和L₂，电流表A₁串联在L₁支路，电流表A₂串联在干路）
(2) 0.5；2.0
(3) =

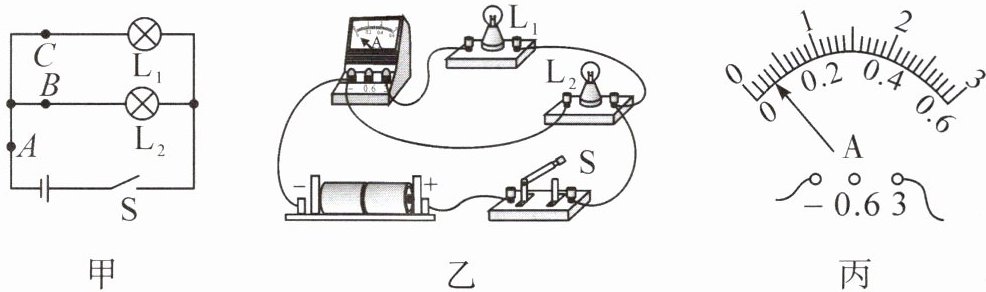

8. 在“探究并联电路中干路电流和支路电流间的关系”实验中,小伟和小倩设计了如图甲的实验电路图。

(1)按照图甲电路图,小伟连接了图乙的实物电路,当他连接好最后一根导线时,灯$L_{1}和L_{2}$立即发光,则其原因是连接电路时开关未断开。
(2)图乙中的电流表测量的是图甲中B(选填“B”或“C”)处的电流。闭合开关S后,电流表示数如图丙,为0.14A。为使测量结果更加准确,接下来他应该断开开关,将电流表改接0~0.6A量程。
(3)小伟测出A、B、C三处的电流后,便得出结论。小倩指出：为了得出更普遍的规律,接下来应换用不同规格的灯泡进行多次实验。
(4)为了测量A处的电流,请在图乙中只移动一根导线(在要移动的导线上画“×”),并用笔画线代替导线正确连接电路。
在图乙中，将连接电流表“3”接线柱与灯L₁右接线柱的导线打“×”，改接电流表“3”接线柱与灯L₂右接线柱相连（或描述为：移动电流表正接线柱连接L₁的导线至L₂同侧接线柱）

答案：
(1)开关未断开
(2)B；0.14；将电流表改接0~0.6A量程
(3)换用不同规格的灯泡
(4)在图乙中，将连接电流表“3”接线柱与灯L₁右接线柱的导线打“×”，改接电流表“3”接线柱与灯L₂右接线柱相连（或描述为：移动电流表正接线柱连接L₁的导线至L₂同侧接线柱）
