5. 实验小组用伏安法测量小灯泡的电阻,电源电压为3 V,小灯泡正常发光的电压为2.5 V。

(1)用伏安法测电阻的实验原理是

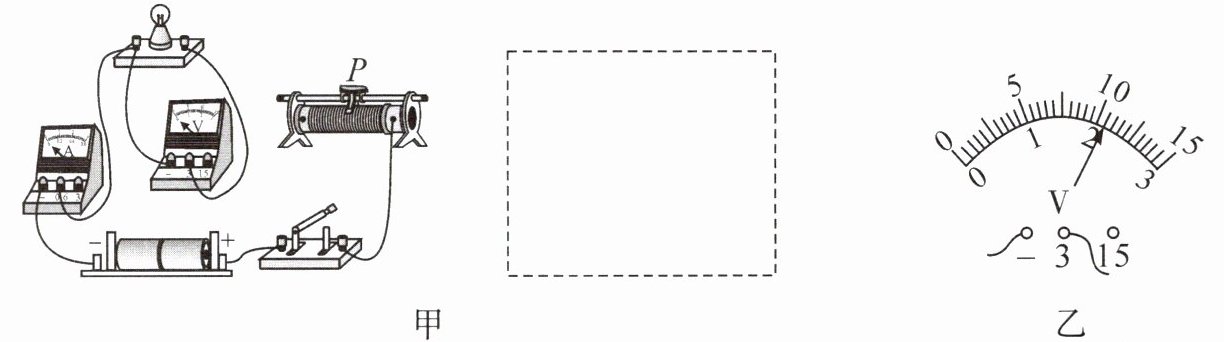

(2)请用笔画线代替导线完成如图甲实物电路的连接(要求连线不要有交叉)。
(3)请在虚线框处画出此实验的电路图。
(4)在此实验中,滑动变阻器在电路中的两个作用是:
①
(5)检查电路连接无误后,闭合开关灯泡不亮,电压表有示数,电流表示数为0,导致这一现象的原因可能是
A. 电压表断路
B. 小灯泡断路
C. 滑动变阻器断路
D. 电压表短路
(6)故障排除后,闭合开关,当滑动变阻器滑片P移到某一位置时,电压表示数如图乙所示为
(1)用伏安法测电阻的实验原理是
$R=\frac{U}{I}$
。(2)请用笔画线代替导线完成如图甲实物电路的连接(要求连线不要有交叉)。
图略(将小灯泡的右端接线柱与电流表的“0.6”接线柱相连,将滑动变阻器上方任一接线柱与开关的右接线柱相连)
(3)请在虚线框处画出此实验的电路图。
图略(电路图应包含电源、开关、滑动变阻器、小灯泡、电流表和电压表,且连接关系正确)
(4)在此实验中,滑动变阻器在电路中的两个作用是:
①
保护电路
;②调节电路中的电流和电压,便于多次测量求平均值,减小误差
。(5)检查电路连接无误后,闭合开关灯泡不亮,电压表有示数,电流表示数为0,导致这一现象的原因可能是
B
(填字母)。A. 电压表断路
B. 小灯泡断路
C. 滑动变阻器断路
D. 电压表短路
(6)故障排除后,闭合开关,当滑动变阻器滑片P移到某一位置时,电压表示数如图乙所示为
2.2
V,要测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片向右
(选填“左”或“右”)移动。
答案:
【解析】:
(1)伏安法测电阻的原理是利用欧姆定律,通过测量电压和电流来计算电阻值,即 $R = \frac{U}{I}$。
(2)实物电路连接时,需要注意电流表、电压表和滑动变阻器的正确连接方法,确保电路无误。
(3)电路图应清晰表示出电源、开关、滑动变阻器、小灯泡、电流表和电压表之间的连接关系。
(4)滑动变阻器在电路中的作用主要有两个:一是保护电路,防止电流过大;二是调节电路中的电流和电压,便于多次测量求平均值,减小误差。
(5)对于电路故障的分析,需要根据现象判断可能的故障点,如灯泡不亮、电压表有示数、电流表示数为0,可能是灯泡断路。
(6)电压表的读数需要根据量程和分度值来确定,而滑动变阻器的调节则需要根据串联电路的分压原理来进行。
【答案】:
(1)$R=\frac{U}{I}$
(2)图略(将小灯泡的右端接线柱与电流表的“0.6”接线柱相连,将滑动变阻器上方任一接线柱与开关的右接线柱相连)
(3)图略(电路图应包含电源、开关、滑动变阻器、小灯泡、电流表和电压表,且连接关系正确)
(4)①保护电路;②调节电路中的电流和电压,便于多次测量求平均值,减小误差。
(5)B
(6)2.2;右
(1)伏安法测电阻的原理是利用欧姆定律,通过测量电压和电流来计算电阻值,即 $R = \frac{U}{I}$。
(2)实物电路连接时,需要注意电流表、电压表和滑动变阻器的正确连接方法,确保电路无误。
(3)电路图应清晰表示出电源、开关、滑动变阻器、小灯泡、电流表和电压表之间的连接关系。
(4)滑动变阻器在电路中的作用主要有两个:一是保护电路,防止电流过大;二是调节电路中的电流和电压,便于多次测量求平均值,减小误差。
(5)对于电路故障的分析,需要根据现象判断可能的故障点,如灯泡不亮、电压表有示数、电流表示数为0,可能是灯泡断路。
(6)电压表的读数需要根据量程和分度值来确定,而滑动变阻器的调节则需要根据串联电路的分压原理来进行。
【答案】:
(1)$R=\frac{U}{I}$
(2)图略(将小灯泡的右端接线柱与电流表的“0.6”接线柱相连,将滑动变阻器上方任一接线柱与开关的右接线柱相连)
(3)图略(电路图应包含电源、开关、滑动变阻器、小灯泡、电流表和电压表,且连接关系正确)
(4)①保护电路;②调节电路中的电流和电压,便于多次测量求平均值,减小误差。
(5)B
(6)2.2;右
6. 小军同学用电流表和一个定值电阻R₀测量未知电阻Rₓ的阻值(电源电压未知)。他们设计了如图所示的电路图,并进行如下实验操作:
(1)当开关$S_1$闭合、$S_2$断开时,电流表读数为$I_1。$
(2)当开关$S_1、$$S_2$都闭合时,电流表读数为$I_2。$
(3)待测电阻Rₓ= ______(用已知和测出的物理量符号表示)。

(1)当开关$S_1$闭合、$S_2$断开时,电流表读数为$I_1。$
(2)当开关$S_1、$$S_2$都闭合时,电流表读数为$I_2。$
(3)待测电阻Rₓ= ______(用已知和测出的物理量符号表示)。
$\frac{I_2 - I_1}{I_1}R_0$
答案:
【解析】:
本题可根据开关的不同状态分析电路的连接方式,再结合欧姆定律求出电源电压和通过未知电阻的电流,进而求出未知电阻的阻值,考查的知识点为欧姆定律的应用以及电路分析。
当$S_1$闭合、$S_2$断开时,$R_0$与$R_x$串联,电流表测电路中的电流$I_1$,根据欧姆定律可得电源电压$U = I_1(R_0 + R_x)$;当$S_1$、$S_2$都闭合时,$R_x$被短路,电路为$R_0$的简单电路,电流表测电路中的电流$I_2$,此时电源电压$U = I_2R_0$。由于电源电压不变,则$I_1(R_0 + R_x)=I_2R_0$,通过移项等运算可求出$R_x$的表达式。
【答案】:
由上述分析可知,因为$I_1(R_0 + R_x)=I_2R_0$,展开可得$I_1R_0 + I_1R_x = I_2R_0$,移项可得$I_1R_x = I_2R_0 - I_1R_0=(I_2 - I_1)R_0$,两边同时除以$I_1$,解得$R_x = \frac{I_2 - I_1}{I_1}R_0$。
故答案为:$\frac{I_2 - I_1}{I_1}R_0$。
本题可根据开关的不同状态分析电路的连接方式,再结合欧姆定律求出电源电压和通过未知电阻的电流,进而求出未知电阻的阻值,考查的知识点为欧姆定律的应用以及电路分析。
当$S_1$闭合、$S_2$断开时,$R_0$与$R_x$串联,电流表测电路中的电流$I_1$,根据欧姆定律可得电源电压$U = I_1(R_0 + R_x)$;当$S_1$、$S_2$都闭合时,$R_x$被短路,电路为$R_0$的简单电路,电流表测电路中的电流$I_2$,此时电源电压$U = I_2R_0$。由于电源电压不变,则$I_1(R_0 + R_x)=I_2R_0$,通过移项等运算可求出$R_x$的表达式。
【答案】:
由上述分析可知,因为$I_1(R_0 + R_x)=I_2R_0$,展开可得$I_1R_0 + I_1R_x = I_2R_0$,移项可得$I_1R_x = I_2R_0 - I_1R_0=(I_2 - I_1)R_0$,两边同时除以$I_1$,解得$R_x = \frac{I_2 - I_1}{I_1}R_0$。
故答案为:$\frac{I_2 - I_1}{I_1}R_0$。
7. 小李同学用一个电压表和已知阻值的电阻R₀,设计了如图所示的电路,测出了待测电阻Rₓ的阻值。实验步骤如下:
(1)闭合S,断开$S_1,$读出电压表示数为$U_1。$
(2)闭合S、$S_1,$读出电压表示数为$U_2。$
(3)待测电阻Rₓ=

(1)闭合S,断开$S_1,$读出电压表示数为$U_1。$
(2)闭合S、$S_1,$读出电压表示数为$U_2。$
(3)待测电阻Rₓ=
$\frac{U_1R_0}{U_2 - U_1}$
(用已知和测出的物理量符号表示)。
答案:
【解析】:
本题考查串联电路的特点和欧姆定律的应用,在没有电流表的情况下测电阻,需要根据串联电路的电流特点和电压特点来设计实验电路,利用已知电阻和电压表测出未知电阻的阻值,关键是要知道串联电路中电流处处相等,各用电器两端电压之和等于电源电压。
1. 闭合$S$,断开$S_1$时,电压表测的是$R_x$两端的电压,为$U_1$。
2. 闭合$S$、$S_1$时,$R_0$与$R_x$串联,电压表测的是电源电压,为$U_2$。
3. 当闭合$S$、$S_1$时,$R_0$与$R_x$串联,根据串联电路电压的特点,$R_0$两端的电压$U_0 = U_2 - U_1$。
4. 根据欧姆定律$I=\frac{U}{R}$,此时电路中的电流$I=\frac{U_0}{R_0}=\frac{U_2 - U_1}{R_0}$。
5. 因为串联电路中电流处处相等,所以通过$R_x$的电流$I_x = I=\frac{U_2 - U_1}{R_0}$。
6. 再根据欧姆定律$R=\frac{U}{I}$,$R_x$的阻值$R_x=\frac{U_1}{I_x}=\frac{U_1}{\frac{U_2 - U_1}{R_0}}=\frac{U_1R_0}{U_2 - U_1}$。
【答案】:
$\frac{U_1R_0}{U_2 - U_1}$
本题考查串联电路的特点和欧姆定律的应用,在没有电流表的情况下测电阻,需要根据串联电路的电流特点和电压特点来设计实验电路,利用已知电阻和电压表测出未知电阻的阻值,关键是要知道串联电路中电流处处相等,各用电器两端电压之和等于电源电压。
1. 闭合$S$,断开$S_1$时,电压表测的是$R_x$两端的电压,为$U_1$。
2. 闭合$S$、$S_1$时,$R_0$与$R_x$串联,电压表测的是电源电压,为$U_2$。
3. 当闭合$S$、$S_1$时,$R_0$与$R_x$串联,根据串联电路电压的特点,$R_0$两端的电压$U_0 = U_2 - U_1$。
4. 根据欧姆定律$I=\frac{U}{R}$,此时电路中的电流$I=\frac{U_0}{R_0}=\frac{U_2 - U_1}{R_0}$。
5. 因为串联电路中电流处处相等,所以通过$R_x$的电流$I_x = I=\frac{U_2 - U_1}{R_0}$。
6. 再根据欧姆定律$R=\frac{U}{I}$,$R_x$的阻值$R_x=\frac{U_1}{I_x}=\frac{U_1}{\frac{U_2 - U_1}{R_0}}=\frac{U_1R_0}{U_2 - U_1}$。
【答案】:
$\frac{U_1R_0}{U_2 - U_1}$
