《2025年零障碍导教导学案九年级物理全一册沪粤版》

例2 关于电流表和电压表,下列说法中正确的是 (C)
A.电流表应并联在被测电路中,电压表应串联在被测电路两端
B.将电压表接入电路时,应使电流从它的“-”接线柱流入,从“+”接线柱流出
C.用电流表测电流时,如果不能估计电流的大小,可以先用较大量程进行快速试触
D.电流表、电压表都可以直接接在电源两端

答案： 【解析】：
本题主要考查电流表和电压表的使用方法和注意事项。我们需要根据电流表和电压表的性质，对每个选项进行逐一分析。
A选项：关于电流表和电压表的连接方式，我们知道电流表应该串联在被测电路中，以便测量通过该电路的电流；而电压表应该并联在被测电路两端，以便测量该电路两端的电压。因此，A选项的说法是错误的。
B选项：关于电压表的接线柱连接，电压表在接入电路时，应使电流从它的“+”接线柱流入，从“-”接线柱流出。如果接反，电压表的指针会反向偏转，可能损坏电压表或无法正确读数。因此，B选项的说法是错误的。
C选项：关于电流表的量程选择，如果不能估计电流的大小，为了保护电流表并尽量获取准确的读数，我们应该先用较大量程进行快速试触。如果电流较小，再换用较小的量程。因此，C选项的说法是正确的。
D选项：关于电流表和电压表能否直接接在电源两端，我们知道电流表的内阻很小，如果直接接在电源两端，会造成电源短路，可能损坏电源或电流表。而电压表的内阻很大，可以直接接在电源两端测量电源电压。因此，D选项的说法是错误的。
综上所述，我们可以确定正确答案是C。
【答案】：
C。

练习2 如图所示的电路中,在甲、乙两处分别接入电流表或电压表,当开关闭合后,下列接法中能使两灯均发光的是 (C)


A.甲、乙均接电压表
B.甲、乙均接电流表
C.甲接电流表、乙接电压表
D.甲接电压表、乙接电流表

答案： 解：分析各选项：
A. 甲、乙均接电压表：甲处电压表串联，电路断路，两灯不发光。
B. 甲、乙均接电流表：乙处电流表与灯并联，该灯短路，仅另一灯发光。
C. 甲接电流表、乙接电压表：甲串联测总电流，乙并联测灯电压，两灯串联均发光。
D. 甲接电压表、乙接电流表：乙短路灯，甲串联断路，两灯不发光。
结论：C。

1. 下列选项中,哪个物理量通常用字母U表示 (D)
A.热量
B.电流
C.电荷
D.电压

答案： 【解析】：
本题考察的是对物理量符号的识别。在物理学中，各个物理量通常都有特定的字母表示，这是物理学中的基础知识。我们需要根据题目中给出的选项，逐一对比每个选项对应的物理量及其通常使用的符号。
A选项是热量，热量在物理学中通常用字母Q表示，因此A选项错误。
B选项是电流，电流在物理学中通常用字母I表示，因此B选项错误。
C选项是电荷，电荷在物理学中通常用字母Q或q表示，因此C选项错误。
D选项是电压，电压在物理学中通常用字母U表示，与题目中的描述相符，因此D选项正确。
【答案】：D

2. 下列关于家用电器的物理量估测最符合实际的是 (C)
A.家用空调正常工作时的电流约为1 A
B.电视机正常工作的电压约为380 V
C.两节新干电池串联的总电压约为3 V
D.电冰箱正常工作时电流约为5 A

答案： 【解析】：
本题主要考查对家用电器工作时的电流、电压等物理量的估测能力。我们需要根据生活经验和对家用电器工作原理的理解，来判断各个选项中的物理量是否符合实际。
A选项：家用空调的功率通常较大，一般在1000W到5000W之间。根据电功率的计算公式$P = UI$，我们可以推算出空调正常工作时的电流。假设空调功率为1000W，家庭电压为220V，那么电流$I = \frac{P}{U} = \frac{1000W}{220V} \approx 4.55A$，远大于1A，所以A选项不符合实际。
B选项：电视机正常工作的电压通常是家庭电压，即220V，而不是380V。380V通常是工业用电的电压，所以B选项不符合实际。
C选项：一节新干电池的电压通常是1.5V，两节新干电池串联的总电压就是两节电池电压的和，即$1.5V + 1.5V = 3V$，所以C选项符合实际。
D选项：电冰箱的功率通常在100W到300W之间。同样根据电功率的计算公式$P = UI$，我们可以推算出电冰箱正常工作时的电流。假设电冰箱功率为200W，家庭电压为220V，那么电流$I = \frac{P}{U} = \frac{200W}{220V} \approx 0.91A$，远小于5A，所以D选项不符合实际。
综上所述，最符合实际的选项是C。
【答案】：C。

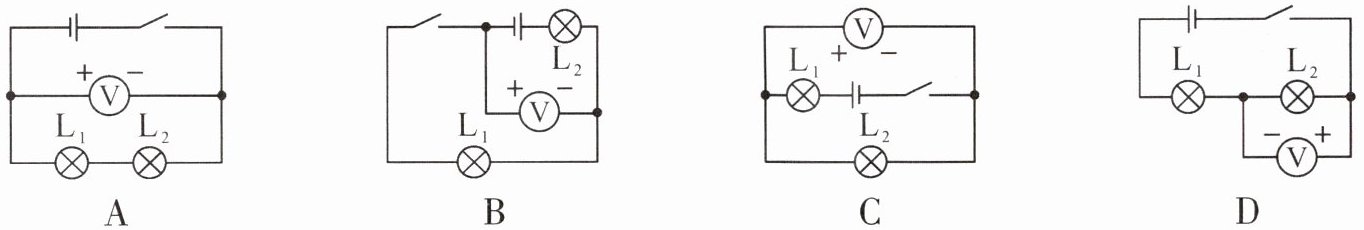

3. 要想测出$L_2$两端的电压,下列电路图连接正确的是 (D)

A B C D

答案： D

4. 在探究串联电路电压关系实验中,调皮的小明将电压表并联在开关两端,如图所示,已知电源电压为3 V保持不变,则闭合开关和断开开关时,电压表示数分别是 (A)


A.0 V 3 V
B.3 V 0 V

答案： 【解析】：
本题主要考查串联电路电压的特点以及电压表的使用规则，需要分析开关不同状态下电压表的测量对象，进而确定其示数。
1. 闭合开关时：
此时开关相当于导线，电压表被短路。因为电压表内阻很大，短路时其两端电压几乎为$0$，所以电压表示数为$0V$。
2. 断开开关时：
此时电压表与灯泡$L_1$、电源串联在电路中。由于电压表内阻很大，相当于断路，此时电压表测量的是电源电压。
已知电源电压为$3V$，所以电压表示数为$3V$。
【答案】：
A
