6. (2022·广东)阅读下列短文,回答问题。
直流充电桩

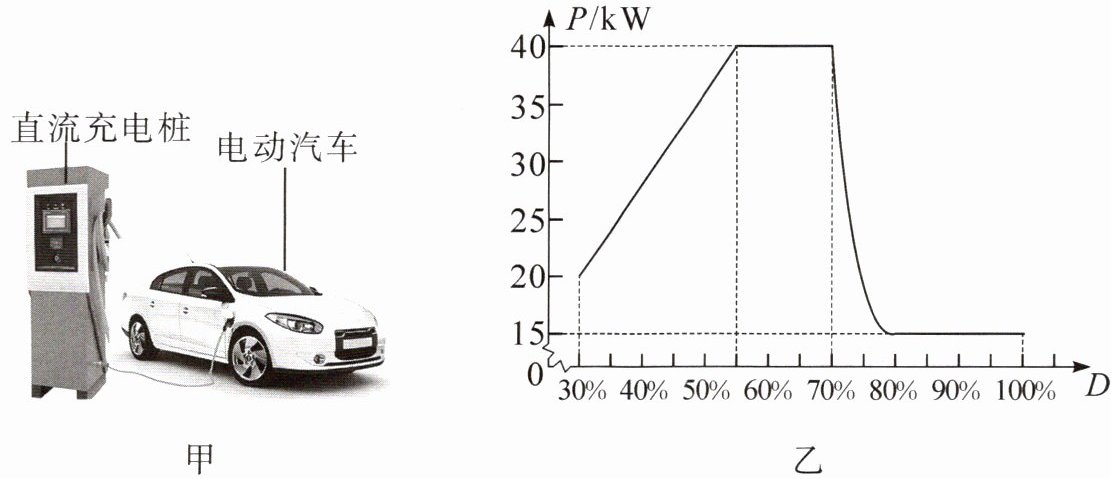

直流充电桩是一种为电动汽车补给能量的装置,如图甲所示,它能够将电网中的交流电转化为直流电,再将电能充入汽车动力电池(以下简称电池)。通常,直流充电桩比交流充电桩的充电电压更高、电流更大,因而可实现快速充电。

设电池当前储能占充满状态储能的百分比为D。充电时,充电桩的充电功率P会随着电池的D的变化而变化,同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前,D为30%,充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后,P与D的关系如图乙所示(为方便计算,图像已作近似处理),充满后,立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表。

|充电电压/V|充电电流/A|充电时长/min|充电度数/(kW·h)|充电费用/元|
|400|100|45|24.0|28.80|
(1)通常,直流充电桩比交流充电桩的充电电压更高、电流更大,故充电功率更大。
(2)在D从30%增至70%的过程中,充电功率大致的变化规律是先增大后不变。当D为70%时,充电电流为______100A。
(3)若充电过程中充电电费单价不变,则测试全过程的充电费用为50.4元。
(4)设D从70%增至80%所需时间为$t_1,$从80%增至90%所需时间为$t_2,$且$t_1∶t_2= 2∶3,$则测试全过程的充电总时长为109min。

答案： 6.
(1)大
(2)先增大后不变；100
(3)50.4
(4)109
