知识点一 测量定值电阻的阻值
1. 实验方法：伏安法。
2. 实验原理：$R = \frac{U}{I}$。
3. 需要测量的物理量：电压U、电流I。

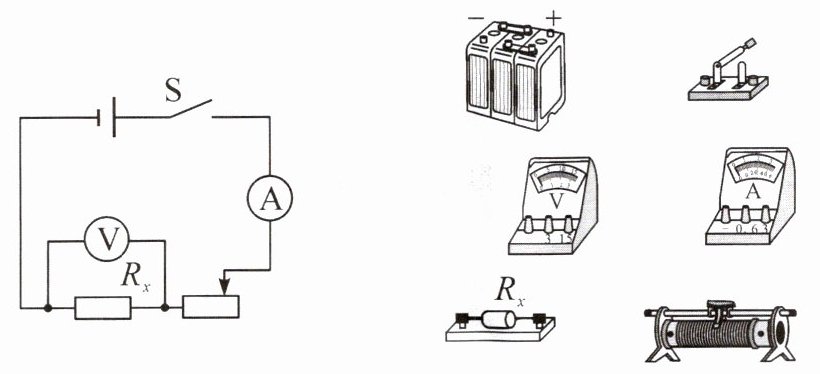

4. 实验电路：
5. 滑动变阻器的作用：①保护电路；②改变电阻两端的电压和通过电阻的电流，进行多次测量。
6. 多次测量求平均值的目的是减小误差。

答案： 【解析】：
本题主要考查伏安法测电阻的实验方法、原理、所需测量的物理量、滑动变阻器的作用以及多次测量求平均值的目的。
1.实验方法：伏安法，即通过测量电阻两端的电压和通过电阻的电流，利用欧姆定律计算电阻值。
2.实验原理：欧姆定律的变形公式$R = \frac{U}{I}$，其中R是电阻，U是电压，I是电流。
3.需要测量的物理量：电压U和电流I。
4.滑动变阻器在实验中有两个主要作用：一是保护电路，防止电流过大损坏电路元件；二是改变电阻两端的电压和通过电阻的电流，从而进行多次测量。
5.多次测量求平均值的目的是减小误差，提高测量的准确性。
【答案】：
1.伏安法；
2.$R = \frac{U}{I}$；
3.电压U；电流I；
4.图略；
5.①保护电路；②改变电阻两端的电压和通过电阻的电流，进行多次测量；
6.减小误差。

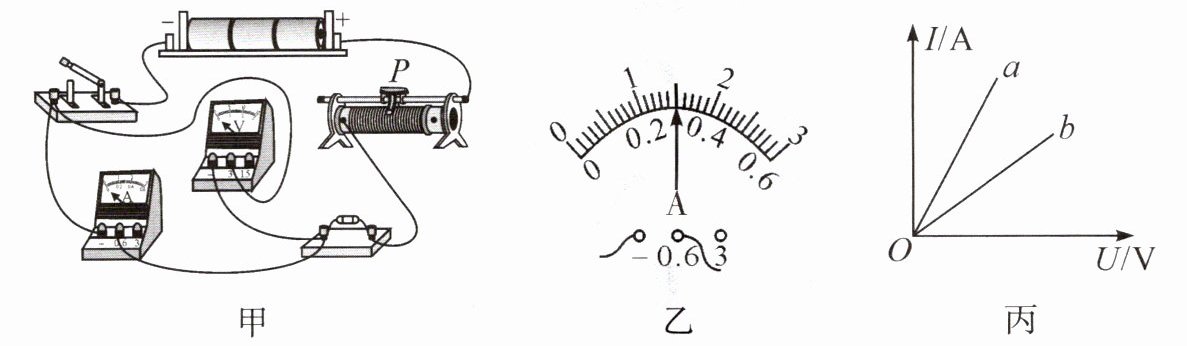

例1 小青在做“伏安法测量定值电阻的阻值”实验：

(1)（在图甲中，将电压表正接线柱连接到滑动变阻器右端的导线打“×”，正确连线应将电压表正接线柱连接到定值电阻右端）请你在图甲中接错的那根导线上打“×”,并画出正确连线。
(2)开关闭合前,应将滑动变阻器滑片移到最右(选填“左”或“右”)端；当开关闭合后,发现电压表指针有明显偏转,电流表无示数,则发生的故障可能是定值电阻______断路(选填“短路”或“断路”)。
(3)小青闭合开关后,移动滑片P到某一点时,电压表示数为1.5 V,电流表示数如图乙所示,为0.3A,计算出的电阻值为______5Ω。
(4)小青仅把这一次实验测量所得的阻值作为最后的结果,这是不合适的,理由是一次实验误差较大，应多次测量取平均值减小误差。

答案：
(1) （在图甲中，将电压表正接线柱连接到滑动变阻器右端的导线打“×”，正确连线应将电压表正接线柱连接到定值电阻右端）
(2) 右；断路
(3) 0.3；5
(4) 一次实验误差较大，应多次测量取平均值减小误差
