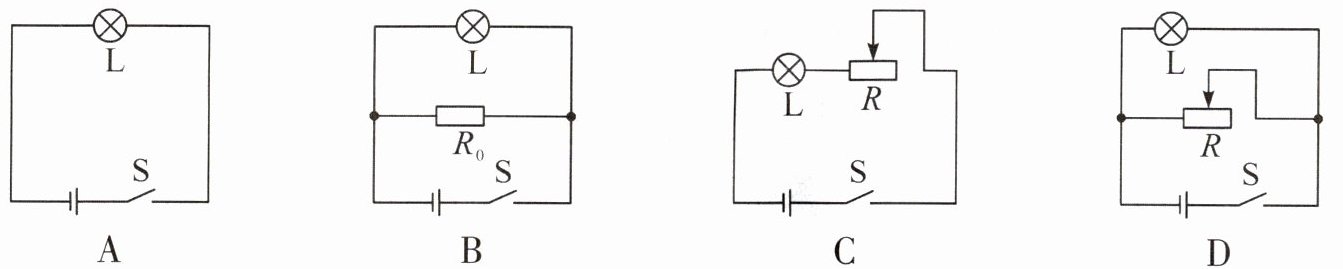

1. (2024·广东)小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是(C)

A
B
C D

答案： 解：要调节台灯亮度，需改变通过灯泡的电流。
A图：只有灯泡和开关，电流无法改变，亮度不变。
B图：定值电阻与灯泡并联，并联电路各支路电流独立，灯泡电流不变，亮度不变。
C图：滑动变阻器与灯泡串联，移动滑片改变总电阻，电流改变，灯泡亮度可调。
D图：滑动变阻器与灯泡并联，灯泡两端电压等于电源电压，电流不变，亮度不变。
结论：符合要求的是C。
答案：C

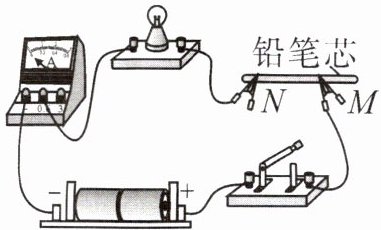

2. (2024·广东节选)如图所示,闭合开关,导线夹M在铅笔芯上向右移动,电流表的示数变小。若要测量铅笔芯的电阻,需补充的仪表是电压表。

答案： 【解析】：
本题主要考查滑动变阻器的使用以及电阻的测量。
闭合开关，导线夹$M$在铅笔芯上向右移动时，铅笔芯接入电路的长度变长，电阻变大，由欧姆定律可知，电流变小，即电流表的示数变小。
若要测量铅笔芯的电阻，需要知道铅笔芯两端的电压和通过铅笔芯的电流，题目中已经有电流表测量电流，还需要补充一个电压表来测量电压。
【答案】：
小；电压表
