《2025年零障碍导教导学案九年级物理全一册沪粤版》

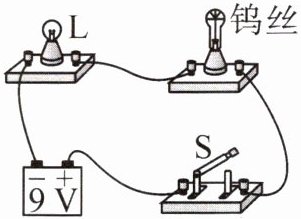

3. 如图所示钨丝与小灯泡L连接,闭合开关S,小灯泡L发光,钨丝不发光,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知(D)

A.钨丝的电阻随温度升高而减小
B.钨丝的电阻随温度升高而不变
C.加热前钨丝对电流没有阻碍作用
D.加热时钨丝对电流有阻碍作用,且阻碍作用变大
]

答案： 【解析】：
本题主要考查电阻的性质以及温度对电阻的影响，根据题目中用酒精灯给钨丝加热，小灯泡$L$逐渐变暗直至熄灭这一现象，结合欧姆定律来分析钨丝电阻随温度的变化情况。
根据欧姆定律$I = \frac{U}{R}$（其中$I$是电流，$U$是电压，$R$是电阻），在电源电压$U$不变的情况下，小灯泡$L$逐渐变暗，说明通过小灯泡的电流$I$变小。因为小灯泡和钨丝串联，所以通过钨丝的电流也变小。
根据欧姆定律可知，电流变小，而电压不变时，是因为电路中的总电阻变大，由于小灯泡电阻基本不变，所以是钨丝的电阻变大了。
钨丝电阻变大是因为用酒精灯给它加热，温度升高了，这就说明钨丝的电阻随温度升高而增大。
逐一分析选项：
选项A：由上述分析可知钨丝电阻随温度升高而增大，不是减小，所以A选项错误。
选项B：钨丝电阻是随温度升高而变化的，不是不变，所以B选项错误。
选项C：加热前钨丝是导体，对电流有阻碍作用，只是电阻相对较小，所以C选项错误。
选项D：加热时钨丝温度升高，电阻增大，对电流的阻碍作用变大，所以D选项正确。
【答案】：D。

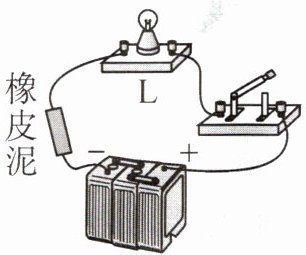

4. 如图所示,将一块柱状橡皮泥和灯泡串联接入电路,闭合开关,灯泡发光,说明该橡皮泥属于导(选填“导”或“绝缘”)体；将橡皮泥搓成更细的柱状后接入原电路,灯泡亮度会变暗(选填“变亮”“变暗”或“不变”)。
]

答案： 【解析】：
本题主要考查导体和绝缘体的辨别，以及电阻与导体横截面积的关系。
首先，我们需要明确什么是导体和绝缘体。导体是指那些容易导电的物体，它们内部有大量的自由电荷，可以在电场作用下自由移动，形成电流。而绝缘体则是指那些不容易导电的物体，它们内部的电荷大部分被束缚在原子或分子内部，不能自由移动。
根据题目描述，将一块柱状橡皮泥和灯泡串联接入电路，闭合开关后，灯泡发光。这说明电路中有电流通过，而电流是通过橡皮泥和灯泡组成的串联电路流动的。因此，我们可以判断该橡皮泥属于导体，因为它允许电流通过。
接下来，考虑将橡皮泥搓成更细的柱状后接入原电路的情况。根据电阻的性质，导体的电阻与其横截面积成反比，即横截面积越小，电阻越大。因此，将橡皮泥搓成更细的柱状后，其横截面积减小，电阻增大。由于电路中的电压不变，根据欧姆定律$I = \frac{U}{R}$（I是电流，U是电压，R是电阻。 ），电阻增大导致电流减小。而灯泡的亮度是由其实际功率决定的，实际功率又与电流的平方成正比（$P = I^{2}R$）（P是功率，I是电流，R是电阻。 ），因此电流减小导致灯泡亮度变暗。
【答案】：
导；变暗。

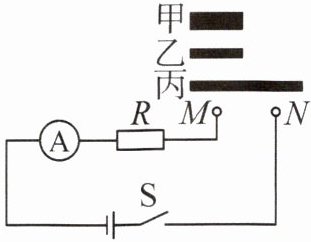

5. 某同学利用如图所示电路,探究导体电阻的大小与其横截面积的关系,图中甲、乙、丙是镍铬合金丝,甲、乙长度相同,乙、丙粗细相同。实验中,根据电流表示数判断接入M、N两点间电阻的大小,选用的电阻丝是甲、乙。
]

答案： 【解析】：
本题主要考查探究导体电阻大小与横截面积关系的实验。
在探究导体电阻大小与横截面积关系的实验中，需要运用控制变量法，即保持导体的材料和长度相同，改变导体的横截面积，观察电阻的变化。
实验中，电阻的大小可以通过电流表示数的大小来判断，因为电阻越大，对电流的阻碍作用越大，电流就越小，反之，电阻越小，电流就越大。
根据题目要求，需要选择材料和长度相同，横截面积不同的电阻丝进行实验。
观察图中给出的甲、乙、丙三根镍铬合金丝，可以发现甲和乙的长度相同，材料也相同，但横截面积不同，因此它们满足实验要求。
【答案】：
电流表示数；甲；乙。

6. 在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路。

(1)在连接电路时发现,还缺少一个元件,他应该在电路中再接入的元件是开关。
(2)为粗略判断a、b两点间导体电阻的大小,可观察灯泡的亮度。
(3)另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表,你认为乙(选填“甲”或“乙”)同学的改进更好一些,理由是灯泡能保护电路。

答案： 【解析】：
（1）一个最基本的电路由电源、用电器、开关和导线四部分组成，观察图可知，电路中缺少控制电路通断的开关元件；
（2）电阻是导体对电流的阻碍作用，电阻越大，电流越小，在电源电压一定时，可通过电流表示数或灯泡亮度判断电阻的大小；
（3）甲把灯泡更换为电流表，当$ab$间电阻过小时，电流会过大，电路可能会被烧坏；乙在原电路中再串联接入电流表，灯泡可以起到保护电路的作用。
【答案】：
(1)开关
(2)灯泡的亮度
(3)乙；灯泡能保护电路
