《2025年零障碍导教导学案九年级物理全一册沪粤版》

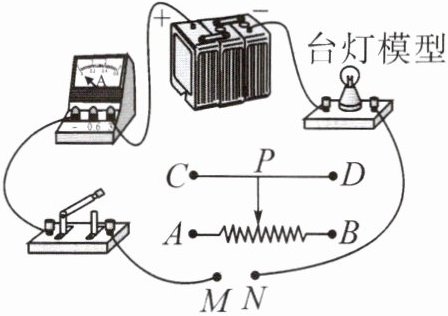

1. (HY 九上 P80“活动 2”改编)如图所示是小明同学设计的台灯模型。闭合开关后,发现移动滑动变阻器的滑片 P,灯泡亮度不变且亮度很暗,则可能的原因是 (C)
A.M 接 A,N 接 D
B.M 接 B,N 接 C
C.M 接 A,N 接 B
D.M 接 C,N 接 D

答案： 【解析】：
本题主要考查滑动变阻器的接线规则以及其在电路中的作用。
A选项：M接A，N接D时，滑动变阻器被接入电路的有效部分是AP段电阻丝，当滑片P移动时，接入电路的电阻会发生变化，从而改变电路中的电流，灯泡的亮度也会随之改变，所以A选项不符合题意。
B选项：M接B，N接C时，滑动变阻器被接入电路的有效部分是BP段电阻丝，同样，当滑片P移动时，接入电路的电阻会发生变化，灯泡的亮度也会改变，所以B选项不符合题意。
C选项：M接A，N接B时，滑动变阻器的电阻丝全部被接入电路，无论滑片P如何移动，接入电路的电阻都不会改变，且此时接入的电阻最大，根据欧姆定律，电路中的电流最小，因此灯泡的亮度不变且很暗，所以C选项符合题意。
D选项：M接C，N接D时，滑动变阻器被短路，接入电路的电阻为零，灯泡会直接接在电源两端，亮度由电源电压和灯泡的电阻决定，且亮度会相对较亮，滑片P的移动也不会影响灯泡的亮度，但题目中描述的是灯泡亮度不变且很暗，所以D选项不符合题意。
【答案】：C。

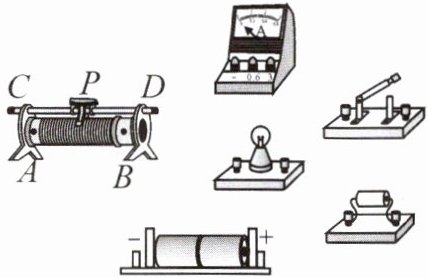

2. (HY 九上 P81“活动 3”改编)在用滑动变阻器改变通过小灯泡的电流的实验中,小芯同学想利用以下器材设计电路图,请你帮助小芯同学用笔画线代替导线连接电路,要求滑动变阻器的滑片 P 向 B 端移动时灯泡变亮。

答案： 1. 电路图连接方式：将电源、开关、小灯泡、滑动变阻器、电流表串联。
滑动变阻器“一上一下”连接，且选择B接线柱和上面任一接线柱（如C或D）。
2. 实物图连接：从电源正极出发，依次连接开关、小灯泡、滑动变阻器（接B和上面一个接线柱）、电流表，回到电源负极。

3. (HY 九上 P78“活动 1”改编)在“探究影响导体电阻大小的因素”的实验中,小明做出了如下猜想：
①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；④导体的电阻与导体的温度有关。

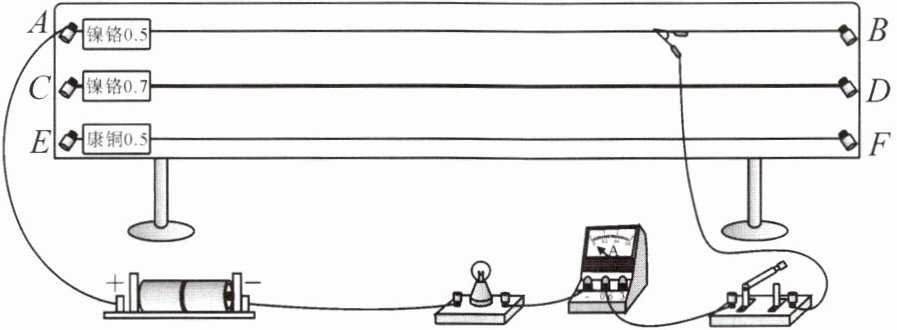

小明找到了 4 根电阻丝,其材料和直径见图(图中金属丝的直径单位为 mm)：
(1)连接电路,闭合开关,观察灯泡亮度和电流表示数的变化情况,以此判断导体电阻的变化,这里采用了转换法。
(2)让鳄鱼夹由 B 向 A 移动,可以观察到灯泡逐渐变亮,电流表示数越来越大,这说明：导体的材料和横截面积一定时,长度越长,电阻越大。
(3)若要验证猜想②,应该接入AB、CD两根电阻丝,会发现导体的横截面积越大,电阻越小。
(4)小明接入了 AB、EF 两根电阻丝,这是为了验证猜想③。
(5)若要验证猜想④,还需要增加酒精灯。

答案：
(1)灯泡亮度；电流表示数；转换法
(2)材料和横截面积
(3)AB、CD；小
(4)③
(5)酒精灯
