《2025年零障碍导教导学案九年级物理全一册沪粤版》

(二)探究电流与电阻的关系
【实验器材】电源、电流表、电压表、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器、导线若干。

【实验步骤】

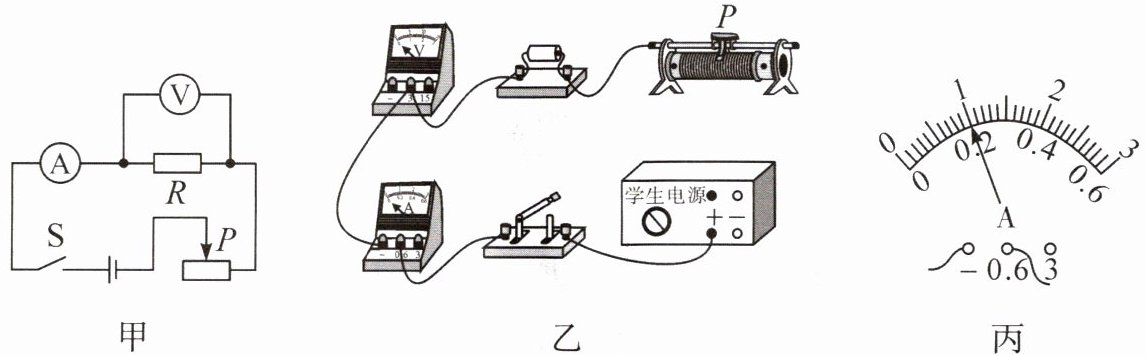

(1)请用笔画线代替导线将图乙所示的实物元件按图甲电路连接完整,要求：连线不能交叉,滑片向右移动时,电流表示数变大。
(2)电路连接完成后,闭合开关前,滑动变阻器滑片P应该移至最______(选填“左”或“右”)端；闭合开关后,移动滑动变阻器滑片,发现电流表指针发生偏转但电压表指针始终不偏转,经检查电压表完好,则电路故障可能是______。
(3)实验中依次接入三个定值电阻,进行实验并将实验数据记录在表格中,实验过程中用10Ω电阻替换5Ω后,闭合开关,应将滑动变阻器滑片向______端移动,使电压表示数为______V,电流表示数(如图丙所示)为______A。

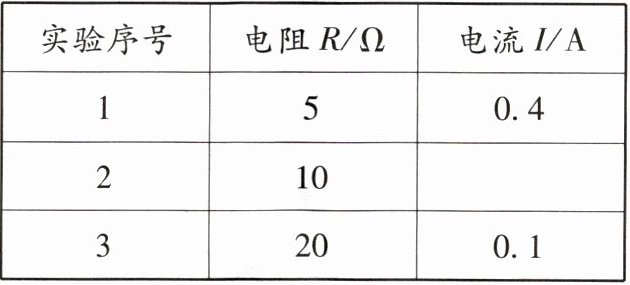

【实验表格】
| 实验序号 | 电阻R/Ω | 电流I/A |
| :------- | :------ | :------ |
| 1 | 5 | 0.4 |
| 2 | 10 | |
| 3 | 20 | 0.1 |

【实验结论】
(4)通过表中数据可以得出：导体两端电压一定时,通过导体的电流与导体两端的电阻成______。
【实验拓展】
(5)当由小到大更换定值电阻时,定值电阻两端的电压会随之______,需要通过______滑动变阻器的阻值来降低定值电阻两端的电压。

答案：

(1)

(2) 左；定值电阻短路
(3) 左；2；0.2
(4) 反比
(5) 升高；增大
