《2025年零障碍导教导学案九年级物理全一册沪粤版》

| 1. 电流表是用来测量电流的仪器。电流表有3个接线柱,有2个量程。对于量程0~3A,刻度盘上每小格表示的电流为0.1 A；对于量程0~0.6A,刻度盘上每小格表示的电流为0.02 A。 |
| :- |
| 2. 测量电路中通过某个元件的电流,电流表必须与这个元件串联,并使电流从电流表的正接线柱流入,从负接线柱流出。任何情况下都不能把电流表直接接到电源两端。 |
| 3. 在不能估计被测电流大小的情况下,应选用大的量程,并用试触法判断电流的大小,然后再根据情况,选用合适的量程。 |

答案： 【解析】：
这些题目主要考查了电流表的基本知识，包括其用途、接线柱和量程的选择，以及电流表的使用规则和测量方法。
第一题主要涉及电流表的基本参数和量程选择，需要了解电流表的不同量程以及对应的刻度。
第二题考查电流表在电路中的连接方式和电流方向，这是使用电流表的基本知识。
第三题则涉及到在实际测量中如何选择合适的量程，以及在不确定电流大小时应如何操作。
【答案】：
1. 电流；3；2；$0\sim 3$ ；$0\sim 0.6$
解析：电流表是用来测量电流的仪器。电流表通常有三个接线柱，分别对应两个量程。对于大量程（通常是$0\sim 3A$），刻度盘上每小格表示的电流值较大（0.1A）；对于小量程（通常是$0\sim 0.6A$），每小格表示的电流值较小（0.02A）。
2. 串联；正；负；电源两端
解析：为了准确测量通过某个元件的电流，电流表必须与该元件串联。同时，为了保证测量的准确性并防止电流表损坏，电流应从电流表的正接线柱流入，从负接线柱流出。此外，任何情况下都不能把电流表直接接到电源两端，以防止过大的电流损坏电流表。
3. 试触法
解析：在不能估计被测电流大小的情况下，为了保护电流表并选择合适的量程，应先选用大的量程进行试触。通过观察电流表的偏转情况，可以大致判断电流的大小，然后再根据实际情况选用合适的量程进行测量。

例2-1 某同学在做测量某一灯泡的电流的实验时,电流表接的是“-”和“0.6”两个接线柱,可粗心的他在读数时却按3 A的量程读数,读得的值为2.6 A,那么实际的电流应为多大(C)

A.2.6 A
B.0.6 A
C.0.52 A
D.0.46 A

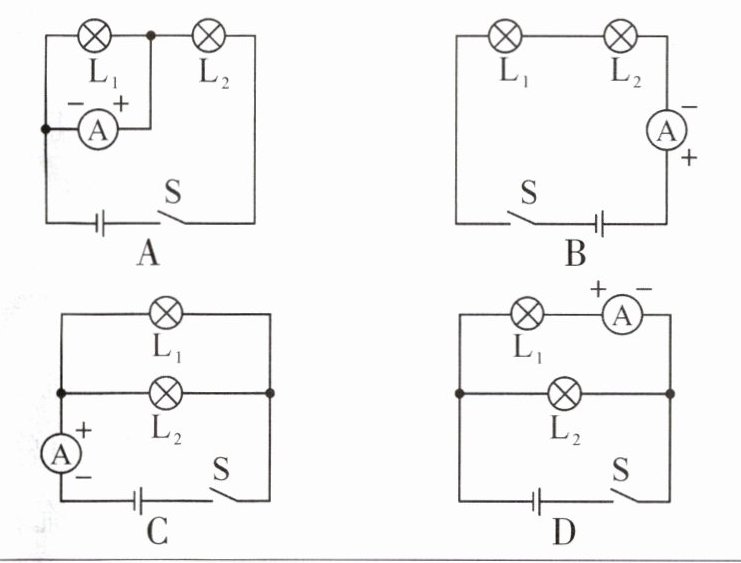

练习2-1 在如图所示电路中,开关S闭合后,能正确测出通过灯$L_1$中电流的是( )

A
B
C
D

答案： 例2-1
解：电流表接入“-”和“0.6”接线柱，实际量程为0~0.6A，分度值0.02A；按0~3A量程读数为2.6A，该量程分度值0.1A。两量程读数倍数关系为5倍（3A/0.6A=5），故实际电流为2.6A/5=0.52A。
答案：C
练习2-1
解：电流表需与被测用电器串联，且电流从正接线柱流入、负接线柱流出。
A：电流表与L₁并联，短路L₁，错误。
B：电流表串联在干路，测总电流，错误。
C：电流表串联在干路，测总电流，错误。
D：电流表与L₁串联，正负极接线正确，测L₁电流，正确。
答案：D

例2-2 关于电流表的使用,下列说法中正确的是(C)
A. 电流表是测量电流快慢的仪表
B. 电流表要并联接入电路
C. 要让电流“正进负出”
D. 可以直接接在电源两端
练习2-2 小明在电学实验中闭合开关试触时,发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是(D)
A. 电流表短路
B. 电流表正、负接线柱接反
C. 电流表断路
D. 电流表的量程选小了

[方法指导]电表读数时,必须先看所选取的量程和分度值。电流表指针异常现象分析：①不偏转：电路断路或电流表断路或电流表接在导线两端；②反向偏转：正、负接线柱接反了；③满偏(指针超量程)：量程选择过小或电路短路；④未接入时电流表指针不在零刻度上：电流表没有校零。

答案： 例2-2：C；练习2-2：D
