通电导体周围存在着磁场,磁场的方向与电流方向有关。

答案： 【解析】：
这道题目考查的是电流产生磁场的基本性质，特别是磁场方向与哪些因素有关。根据奥斯特实验，我们知道通电导体周围会产生磁场，并且这个磁场的方向与导体中的电流方向有关。这是电学和磁学结合的一个基本知识点，需要理解电流和磁场之间的方向关系。
【答案】：
通电导体周围存在着磁场，磁场的方向与$\underset{―}{电流方向}$有关。

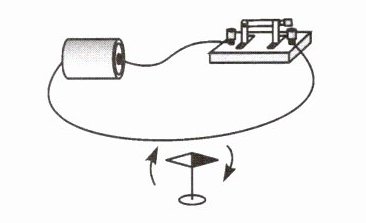

例1 如图所示是奥斯特实验的示意图,下列分析正确的是(A)

A.通电导线产生的磁场对小磁针有力的作用
B.通电导线周围的磁场方向与电流方向无关
C.移去小磁针后的通电导线周围不存在磁场
D.小磁针的指向决定了通电导线周围磁场的方向

答案： 【解析】：
本题主要考查奥斯特实验的理解以及电流磁场的基本性质。
A选项， 通电导线会产生磁场，而磁场对放入其中的磁体（本题中的小磁针）会产生力的作用，使磁体发生偏转。这是奥斯特实验的基本原理，所以A选项是正确的。
B选项， 根据电流的磁效应，通电导线周围的磁场方向与电流方向是有关的，具体关系由右手螺旋定则确定。因此，B选项是错误的。
C选项， 通电导线周围的磁场是由电流产生的，与是否移去小磁针无关。即使移去小磁针，通电导线周围的磁场依然存在。所以C选项是错误的。
D选项， 通电导线周围的磁场方向是由电流方向决定的，而不是由小磁针的指向决定的。小磁针的指向只是反映了磁场的方向，但不能决定磁场的方向。因此，D选项是错误的。
【答案】：A。

练习1 如图所示,将一枚转动灵活的小磁针置于桌面上,在小磁针上方沿小磁针方向放一条直导线,使导线与电池触接。观察小磁针的偏转方向,回答下列问题：

(1)观察比较甲、乙两图的现象可知：通电导线周围存在磁场,此现象最早是由物理学家奥斯特发现的。
(2)比较甲、丙两图的现象可知：通电导线的磁场方向与电流方向有关。
(3)如果移走小磁针,该结论仍然成立(选填“仍然成立”或“不成立”)。
(4)实验中小磁针的作用是判断磁场的有无、判断磁场的方向。

答案： 【解析】：
本题主要考查奥斯特实验及其结论，以及磁场方向的影响因素。
（1）分析甲、乙两图，当导线中有电流通过时，小磁针发生了偏转，说明通电导线周围存在磁场，此现象最早是由物理学家奥斯特发现的。
（2）分析甲、丙两图，发现当电流方向改变时，小磁针的偏转方向也发生了改变，说明通电导线的磁场方向与电流方向有关。
（3）如果移走小磁针，磁场是客观存在的，所以该结论仍然成立。
（4）小磁针受到磁场力的作用能够发生偏转，故小磁针可以检测磁场的存在，如果导线中有电流通过时，小磁针的偏转方向发生改变，由此可知磁场的方向与电流方向有关，故小磁针可以判断磁场的方向。
【答案】：
(1)磁场；奥斯特
(2)电流方向
(3)仍然成立
(4)判断磁场的有无；判断磁场的方向

1. 通电螺线管外部的磁场与条形磁体的磁场相似。

答案： 【解析】：
这道题目考查的是通电螺线管外部磁场的性质，需要理解通电螺线管产生的磁场与哪种磁体的磁场相似。这是一个基础知识点，主要依赖于对电流产生磁场的基本理解。在物理学中，通电螺线管产生的磁场与条形磁体的磁场具有相似的特性，即它们都有两个磁极，磁感线从磁体的北极出发，回到南极。
【答案】：
条形。

2. 通电螺线管磁场的极性(南、北极位置)与螺线管中的电流方向有关。

答案： 【解析】：
本题主要考察通电螺线管磁场的极性与哪些因素有关。根据奥斯特实验和电流的磁效应，我们知道通电导线周围存在磁场，而通电螺线管则是由多个通电导线绕制而成，其磁场分布与条形磁铁相似。通电螺线管的磁场极性（南极或北极）取决于螺线管中的电流方向。具体来说，使用右手螺旋定则（安培定则）可以判断通电螺线管的磁场极性：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极。
【答案】：
通电螺线管磁场的极性(南、北极位置)与螺线管中的电流方向有关。
