《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 把两个灯泡连接到电源两极上,用电压表测得两个灯泡两端的电压相等,则关于这两个灯泡的连接方式,下列说法正确的是(C)
A.一定并联
B.一定串联
C.串联、并联都有可能
D.以上说法都不正确

答案： 【解析】：
本题考察的是串联和并联电路中电压的特点。需要理解串联和并联电路的基本性质，以及电压在这些电路中的分配规律。
在串联电路中，如果两个灯泡的电阻相同，那么它们两端的电压也会相等。这是因为串联电路中的电压分配是根据电阻来决定的，电阻越大，分得的电压就越大。如果两个电阻相等，那么它们分得的电压也就相等。
在并联电路中，各支路两端的电压都是相等的，因为并联电路中的电压是直接从电源取得的，不经过任何分配。
现在，题目给出两个灯泡两端的电压相等，我们需要判断这两个灯泡的连接方式。
如果两个灯泡的电阻相等，那么它们无论是串联还是并联，两端的电压都会相等。因此，我们不能仅仅根据电压相等就判断它们一定是并联或一定是串联。
A选项表示两个灯泡一定并联，这是不正确的，因为串联电路中电阻相等的灯泡两端电压也相等。
B选项表示两个灯泡一定串联，这也是不正确的，因为并联电路中各支路电压也相等。
C选项表示串联、并联都有可能，这是正确的。因为无论是串联还是并联，只要满足条件（如电阻相等），两个灯泡两端的电压都可以相等。
D选项表示以上说法都不正确，这是不正确的，因为C选项是正确的。
【答案】：C

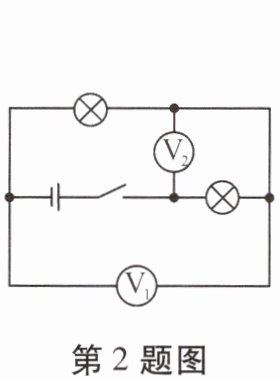

2. 小兰同学设计了如图所示的电路,闭合开关后,电压表$V_{1}$的示数为1.2 V,电压表$V_{2}$的示数为0.7 V,则该电路中的电源电压为(D)

A.1.2 V
B.0.7 V
C.0.5 V
D.1.9 V

答案： 【解析】：
本题考查串联电路中电压的特点，需要理解串联电路中总电压等于各用电器两端电压之和。
从电路图中可以看出，两个灯泡是串联的，电压表$V_1$测量的是第一个灯泡两端的电压，电压表$V_2$测量的是第二个灯泡两端的电压。
根据串联电路的电压特点，电源电压等于各用电器两端电压之和，即电源电压 $U$ 等于电压表 $V_1$ 的示数与电压表 $V_2$ 的示数之和。
计算电源电压：
$U = U_1 + U_2 = 1.2 V + 0.7 V = 1.9 V$。
【答案】：
D.1.9 V。

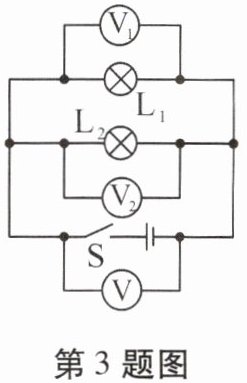

3. 如图所示,闭合开关S后,灯泡$L_{1}比L_{2}$亮,电压表$V_{2}$示数为6 V,下列说法正确的是(A)

A.电压表$V_{1}$示数为6 V
B.电压表$V_{1}$示数大于6 V
C.电压表V示数小于6 V
D.电压表V示数大于6 V

答案： A

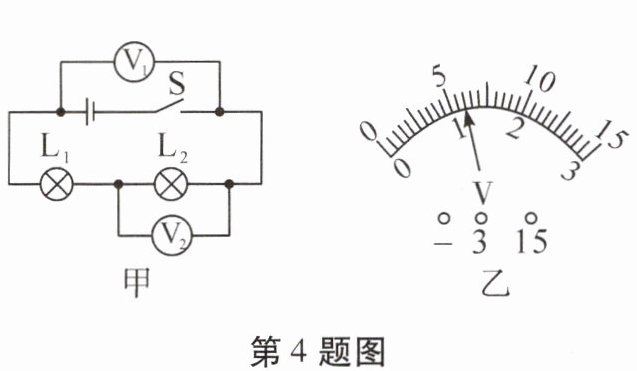

4. 如图甲所示电路中,当闭合开关S后,两个电压表指针偏转均为图乙所示,则灯泡$L_{1}和L_{2}$两端的电压分别是(D)

A.1.2 V 6 V
B.6 V 1.2 V
C.1.2 V 4.8 V
D.4.8 V 1.2 V

答案： 解：由图甲知，L₁与L₂串联，V₁测电源电压，V₂测L₂两端电压。
串联电路中电源电压等于各用电器电压之和，故V₁示数大于V₂示数。
图乙中两电压表指针偏转角度相同，V₁选0-15V量程，分度值0.5V，示数U=6V；V₂选0-3V量程，分度值0.1V，示数U₂=1.2V。
则L₁两端电压U₁=U-U₂=6V-1.2V=4.8V。
答案：D

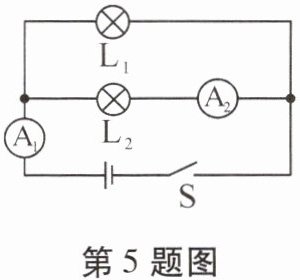

5. 如图所示,$L_{1}$、$L_{2}$规格相同,闭合开关S后,两块电流表$A_{1}$、$A_{2}的示数分别为I_{1}$、$I_{2}$,$L_{1}和L_{2}的两端电压分别为U_{1}$、$U_{2}$,下列判断中正确的是(D)


A.$U_{1}＞U_{2}$
B.$U_{1}＜U_{2}$
C.$(I_{1}-I_{2})＞I_{2}$
D.$(I_{1}-I_{2})＜I_{1}$

答案： 【解析】：
本题考查并联电路的电流和电压特点。
首先，分析电路图，$L_1$和$L_2$并联，电流表$A_1$测量干路电流，电流表$A_2$测量$L_2$支路的电流，根据并联电路的电压特点，各支路两端的电压相等，即$U_1 = U_2$，所以选项A和B都是错误的。
根据并联电路的电流特点，干路电流等于各支路电流之和，即$I_1 = I_{L1} + I_{L2}$，由于$L_1$和$L_2$规格相同，所以通过它们的电流相等，即$I_{L1} = I_{L2}$，因此，$I_1 = 2I_{L2} = 2I_2$，由此可得，$I_1 - I_2 = I_2$，所以选项C是错误的。
另外，由于$I_1 = 2I_2$，显然有$I_1 - I_2 = I_2 \lt I_1$，所以选项D是正确的。
【答案】：
D。

6. 如图所示,闭合开关S,两电流表示数之比为3:1,下列判断正确的是(B)

A.$L_{1}$、$L_{2}的电流之比为I_{1}:I_{2}= 3:1$
B.$L_{1}$、$L_{2}的电流之比为I_{1}:I_{2}= 2:1$
C.$L_{1}$、$L_{2}的电压之比为U_{1}:U_{2}= 1:3$
D.$L_{1}$、$L_{2}的电压之比为U_{1}:U_{2}= 2:1$

答案： 【解析】：
本题主要考查并联电路的电流特点，需要先分析电路的连接方式，再根据并联电路的电流规律来求解$L_1$和$L_2$的电流之比，同时根据并联电路的电压特点判断$L_1$和$L_2$的电压之比。
分析电路连接方式：由电路图可知，闭合开关$S$后，灯泡$L_1$与$L_2$并联，电流表$A_1$测干路电流$I$，电流表$A_2$测通过$L_2$的电流$I_2$。
根据并联电路电流特点求$L_1$和$L_2$的电流之比：已知两电流表示数之比为$3:1$，即$\frac{I}{I_2}=\frac{3}{1}$。因为并联电路中干路电流等于各支路电流之和，即$I = I_1 + I_2$，所以$\frac{I_1 + I_2}{I_2}=\frac{3}{1}$。设$I_2 = x$，则$I_1 + x = 3x$，移项可得$I_1 = 3x - x = 2x$，那么$\frac{I_1}{I_2}=\frac{2x}{x}=2:1$，所以选项A错误，选项B正确。
根据并联电路电压特点求$L_1$和$L_2$的电压之比：根据并联电路的电压特点，并联电路中各支路两端的电压相等，即$U_1 = U_2$，所以$\frac{U_1}{U_2}=\frac{1}{1}$，选项C和D错误。
【答案】：B。

7. 如图所示的电路中,开关S闭合时,若电源电压为8 V,电压表的示数为3 V,则灯$L_{1}$两端的电压是3V,灯$L_{2}$两端的电压是5V,若开关断开,则电压表示数变大(选填“变大”“变小”或“不变”)。

答案： 3；5；变大
