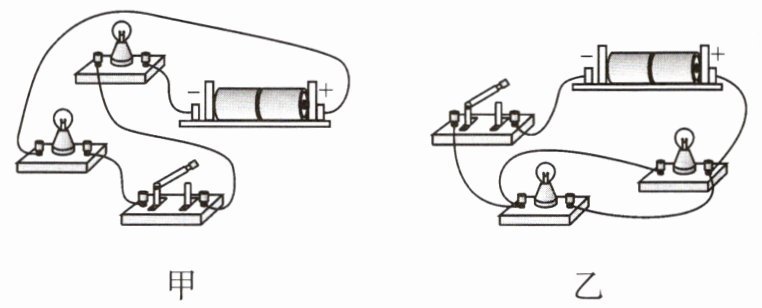

例2 如图所示的甲、乙两个实物电路中,两个小灯泡的连接方式是(B)
A.甲是并联
B.乙是并联
C.甲、乙都是串联
D.甲、乙都是并联

答案： 解：分析甲图，电流从电源正极出发，依次经过开关、两个灯泡回到电源负极，电流只有一条路径，为串联电路。
分析乙图，电流从电源正极出发，经开关后分为两条支路，分别经过两个灯泡，然后汇合回到电源负极，电流有两条路径，为并联电路。
结论：乙是并联。
答案：B

练习2 晚上小明发现马路上有一盏路灯灭了,其他路灯正常工作,路灯的连接方式是并联；路灯总是一起亮、一起暗的原因是由一个总开关控制；教室里装了很多电灯和吊扇,它们之间是并联接入电路的；每盏灯一般都装有控制的开关,开关与电灯之间是串联接入电路的。

答案： 【解析】：
本题主要考查电路的连接方式，包括并联和串联电路的特点以及在实际生活中的应用。
首先，马路上有一盏路灯灭了，但其他路灯仍然正常工作，这说明各路灯之间互不影响，因此它们是并联连接的。如果路灯是串联的，那么当其中一盏灯熄灭时，其他灯也会熄灭。
其次，路灯总是一起亮、一起暗，这是因为它们由一个总开关控制。当开关闭合时，所有路灯都亮；当开关断开时，所有路灯都熄灭。这并不是因为路灯是串联的，而是因为它们共享同一个控制开关。
再来看教室里的电灯和吊扇，它们之间也是并联接入电路的。这是因为并联电路中各用电器可以独立工作，互不影响。如果电灯和吊扇是串联的，那么当其中一个用电器关闭时，另一个用电器也会受到影响。
最后，每盏灯一般都装有控制的开关，这个开关与电灯之间是串联接入电路的。这是因为串联电路中的开关可以控制电路的通断，从而控制电灯的亮灭。如果开关与电灯是并联的，那么开关将无法控制电灯的亮灭。
【答案】：
并联；由一个总开关控制；并联；串联。

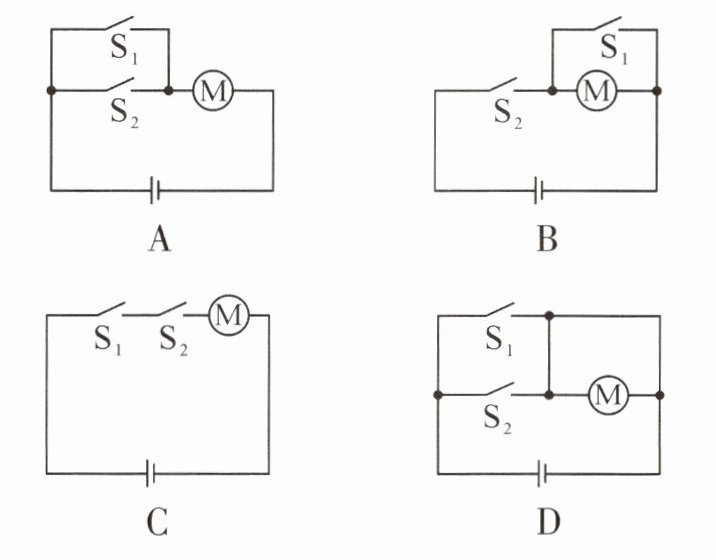

例3 有一种无人停车场的出口自动抬杆道闸：无车驶出时,道闸关闭,有车驶出时,系统会自动识别车牌并核算停车费用；驾乘人员扫码付费成功后,电动机带动抬杆自动升起,车辆即可驶出。下图是同学们设计的该抬杆模拟电路图(牌照识别成功时开关$S_1$闭合,扫码付费成功时开关$S_2$闭合),符合其工作原理的电路图是( )


A.
B.
C.
D.

答案： 【解析】：
本题可根据题目中“牌照识别成功时开关$S_1$闭合，扫码付费成功时开关$S_2$闭合，电动机带动抬杆自动升起”这一条件，分析各选项中开关与电动机的连接关系，判断哪个电路图符合工作原理。
选项A：
在该电路图中，$S_1$与$S_2$并联后与电动机$M$串联。当$S_1$闭合时，电动机$M$就会工作；当$S_2$闭合时，电动机$M$同样会工作，即只要$S_1$或$S_2$其中一个闭合，电动机就会工作，这与题目中“只有$S_1$和$S_2$都闭合时，电动机才带动抬杆自动升起”的条件不符，所以该选项错误。
选项B：
此电路图中，$S_1$与电动机$M$串联，$S_2$被短路。这意味着无论$S_2$是否闭合，只要$S_1$闭合，电动机$M$就会工作，不满足“$S_1$和$S_2$都闭合时电动机才工作”的要求，所以该选项错误。
选项C：
该电路图中，$S_1$和$S_2$串联后与电动机$M$串联。只有当$S_1$和$S_2$都闭合时，电路才会形成通路，电动机$M$才会工作，带动抬杆自动升起，符合题目中“牌照识别成功时开关$S_1$闭合，扫码付费成功时开关$S_2$闭合，电动机带动抬杆自动升起”的工作原理，所以该选项正确。
选项D：
在这个电路图中，$S_1$和$S_2$并联后与电动机$M$并联。此时电动机$M$始终处于通路状态，会一直工作，这与题目中“只有$S_1$和$S_2$都闭合时电动机才工作”的条件不相符，所以该选项错误。
【答案】：C

练习3 如图所示为新型感应照明门把手,它利用感应开关$S_1($人触摸把手$,S_1$闭合,不触碰则断开)和光敏开关$S_2($白天断开,晚上闭合)来自动控制门把手照明灯。这种设计方便夜间找到钥匙孔,请在虚线方框内将电路连线补充完整。______

答案： 【解析】：本题主要考查电路的连接方式以及开关在电路中的作用。
题目给出了感应开关$S_1$和光敏开关$S_2$的工作条件，以及照明灯的使用场景。需要根据这些条件，在虚线方框内将电路连线补充完整。
感应开关$S_1$在人触摸把手时闭合，不触碰则断开。这意味着$S_1$是一个受人为触摸控制的开关。
光敏开关$S_2$在白天断开，晚上闭合。这意味着$S_2$是一个受光照条件控制的开关。
照明灯需要在夜间且有人触摸把手时亮起。这给出了电路的工作条件。
根据以上分析，可以确定两个开关$S_1$和$S_2$需要串联在电路中。因为只有当两个开关都闭合时（即夜间且有人触摸把手），照明灯才会亮起。
如果两个开关并联，那么只要其中一个开关闭合，照明灯就会亮起，这与题目要求不符。
【答案】：由于无法直接绘制电路图，可以用文字描述电路图的连接方式：
将电源的正极与照明灯的一端相连。
将照明灯的另一端与开关$S_1$的一端相连。
将开关$S_1$的另一端与开关$S_2$的一端相连。
将开关$S_2$的另一端与电源的负极相连。
图略。
