《2025年零障碍导教导学案九年级物理全一册沪粤版》

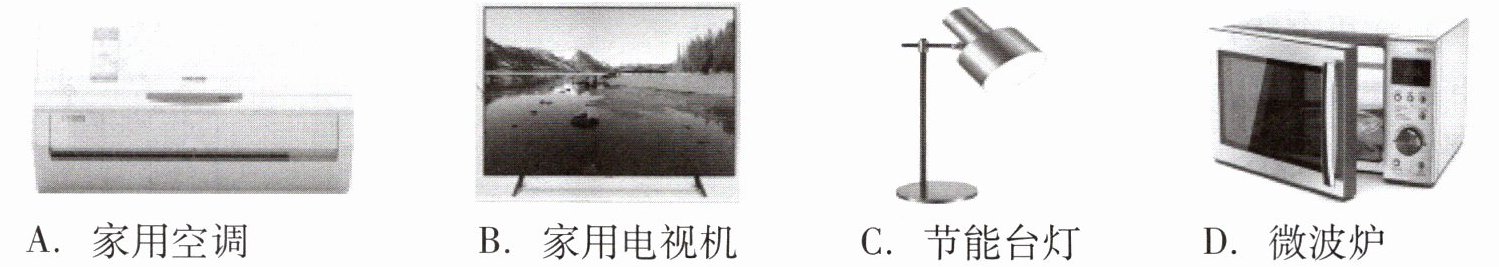

1. 如图所示,以下四件家用电器正常工作时电流最接近1 A的是(B)

A
B
C
D

答案： 解：根据生活常识及电功率公式 $P=UI$（家庭电路电压 $U=220V$），电流 $I = \frac{P}{U}$。
A. 家用空调功率约1000 - 2000W，电流约4.5 - 9A，远大于1A。
B. 家用电视机功率约100 - 200W，电流约0.45 - 0.9A，接近1A。
C. 节能台灯功率约10 - 20W，电流约0.05 - 0.09A，远小于1A。
D. 微波炉功率约800 - 1500W，电流约3.6 - 6.8A，大于1A。
结论：正常工作时电流最接近1A的是家用电视机。
B

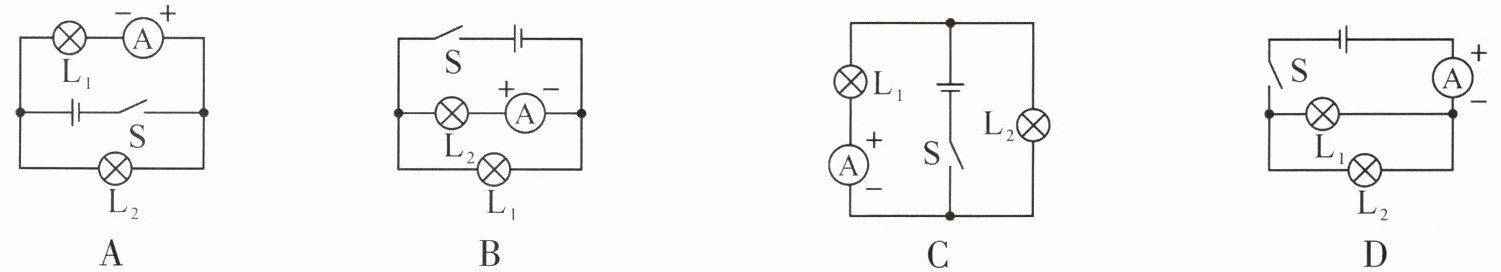

2. 用电流表测量通过灯$L_2$的电流,下面四个电路中正确的是(D)
A
B
C
D

答案： D

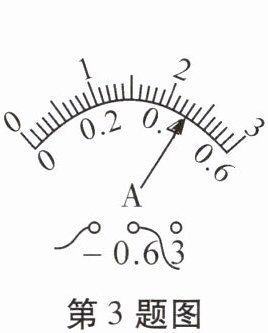

3. 在“用电流表测电流”实验中,连接电路前首先应认真观察电流表,明确电流表量程、零刻度线及指针是否指在零刻度位置,在某次测量中,使用的量程及指针位置如图所示,则此时刻度盘上每一小格表示的电流值是0.02A,所测的电流值是0.44A。

答案： 【解析】：
本题主要考查电流表的使用方法和读数规则。
在使用电流表之前，需要认真观察电流表的量程、分度值以及指针是否指在零刻度位置，这是为了保证测量的准确性。
从图中可以看出，电流表选择的量程是$0\sim0.6A$，表盘上有30个小格，因此每一小格表示的电流值，即分度值为$\frac{0.6A}{30} =0.02A$。
指针指在4个小格处，所以所测的电流值是$0.02A×4=0.08× 5=0.44A$（因为$0\sim0.6A$量程，每一大格为0.2，被分为5份，一份为0.04，指针指在第十一个小格处，也可以直接通过$0.02× (10+1) =0.4+0.04=0.44$得到答案）。
【答案】：
零刻度线；$0.02$；$0.44$。

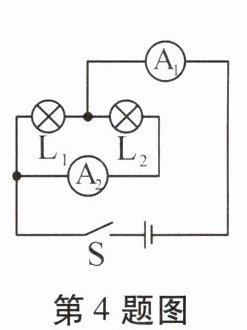

4. 如图所示,开关S闭合时,灯$L_1$和$L_2$是并联的,电流表$A_1$测量的是干路中的电流,电流表$A_2$测量的是$L_2$(后两空均选填$“L_1”“L_2”$或“干路”)中的电流。

答案： 【解析】：
本题可根据串联电路和并联电路的特点，结合电流表的使用规则来判断电路的连接方式以及电流表的测量对象。
1. 判断灯$L_1$和$L_2$的连接方式：
串联电路是指各用电器依次连接，电流只有一条路径；并联电路是指各用电器并列连接，电流有多条路径。
在该电路图中，电流从电源正极流出，在开关$S$处分成两条支路，一条支路经过灯$L_1$，另一条支路经过灯$L_2$，然后两条支路的电流汇合后经过电流表$A_1$回到电源负极，即电流有多条路径，所以灯$L_1$和$L_2$是并联的。
2. 判断电流表$A_1$的测量对象：
电流表要与被测电路串联，即让被测电路的电流全部通过电流表。
电流表$A_1$串联在干路中，干路是指并联电路中所有支路电流汇合后的路径，所以电流表$A_1$测量的是干路中的电流。
3. 判断电流表$A_2$的测量对象：
电流表$A_2$与灯$L_2$串联，根据电流表的使用规则，与用电器串联的电流表测量的是该用电器中的电流，所以电流表$A_2$测量的是$L_2$中的电流。
【答案】：
并；干路；$L_2$

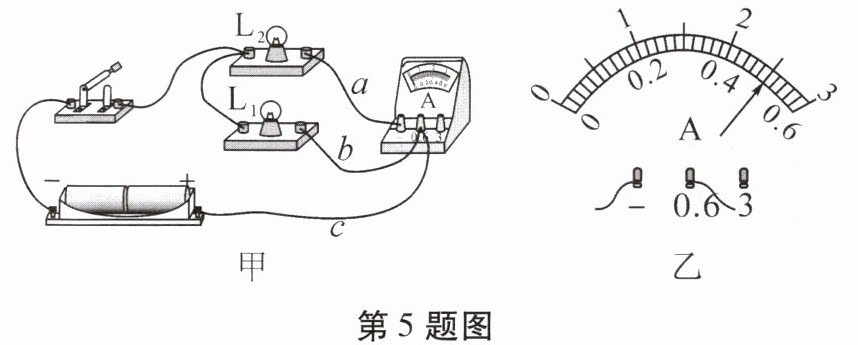

5. 如图所示是用电流表测量电流的实物连接图,请按要求回答：
(1)图甲中电流表测量的是通过灯泡$L_2$的电流。
(2)如果电流表示数如图乙所示,则电流表测出的电流是0.5A。
(3)如果要用电流表测通过灯$L_1$和$L_2$的总电流,且只允许移动一根导线,应将导线b(选填“a”“b”或“c”)的右端接在电流表的-(选填“-”“0.6”或“3”)接线柱上。

答案：
(1)$L_2$
(2)0.5
(3)b；-

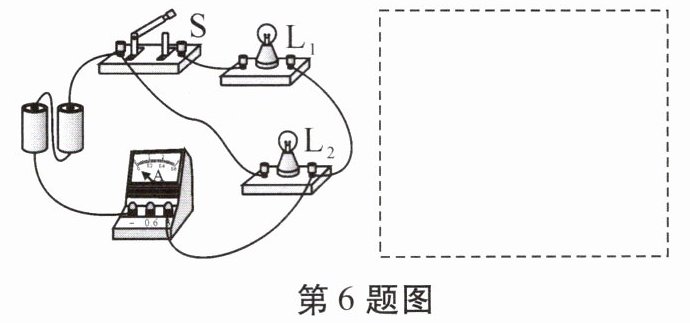

6. 如图所示,请在虚线框内画出与实物电路对应的电路图。

答案：

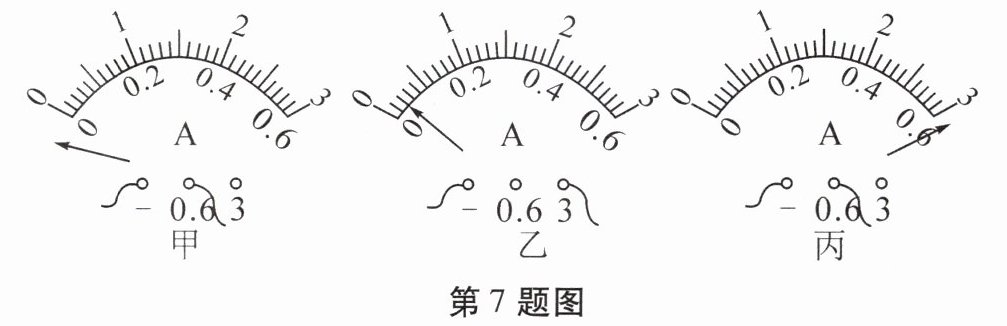

7. 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,甲同学的电表如图甲所示。当闭合开关试触时,发现电流表指针摆动分别出现了如图中乙、丙所示的情况。请分析他们在电流表的使用上分别存在什么问题。
甲同学的问题：电流表使用前未调零；
乙同学的问题：电流表正负接线柱接反；
丙同学的问题：电流表所选量程太小。

答案： 甲同学的问题：电流表使用前未调零；乙同学的问题：电流表正负接线柱接反；丙同学的问题：电流表所选量程太小。
