《2025年零障碍导教导学案九年级物理全一册沪粤版》

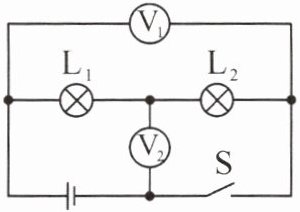

练习1-1 如图所示,电源电压不变,闭合开关S,电压表$V_{1}$的示数为6 V,电压表$V_{2}$的示数为4 V。下列说法中正确的是(B)

A.两灯并联
B.$L_{2}$两端的电压为4 V
C.通过两灯的电流不一定相等
D.电源电压为10 V

答案： B

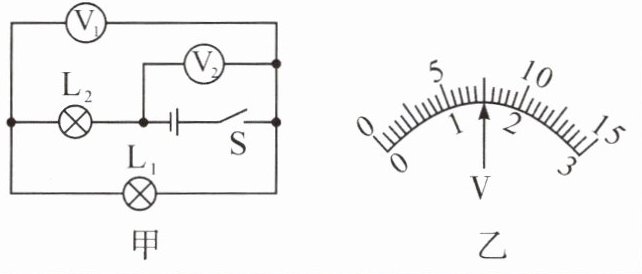

练习1-2 如图甲所示,闭合开关S后,灯$L_{1}和L_{2}$均发光,此时电压表$V_{1}和V_{2}$的指针偏转角度相同,位置如图乙所示,则灯$L_{1}和L_{2}$两端的电压分别是(D)

A.7.5 V 1.5 V
B.7.5 V 6 V
C.6 V 1.5 V
D.1.5 V 6 V

答案： D

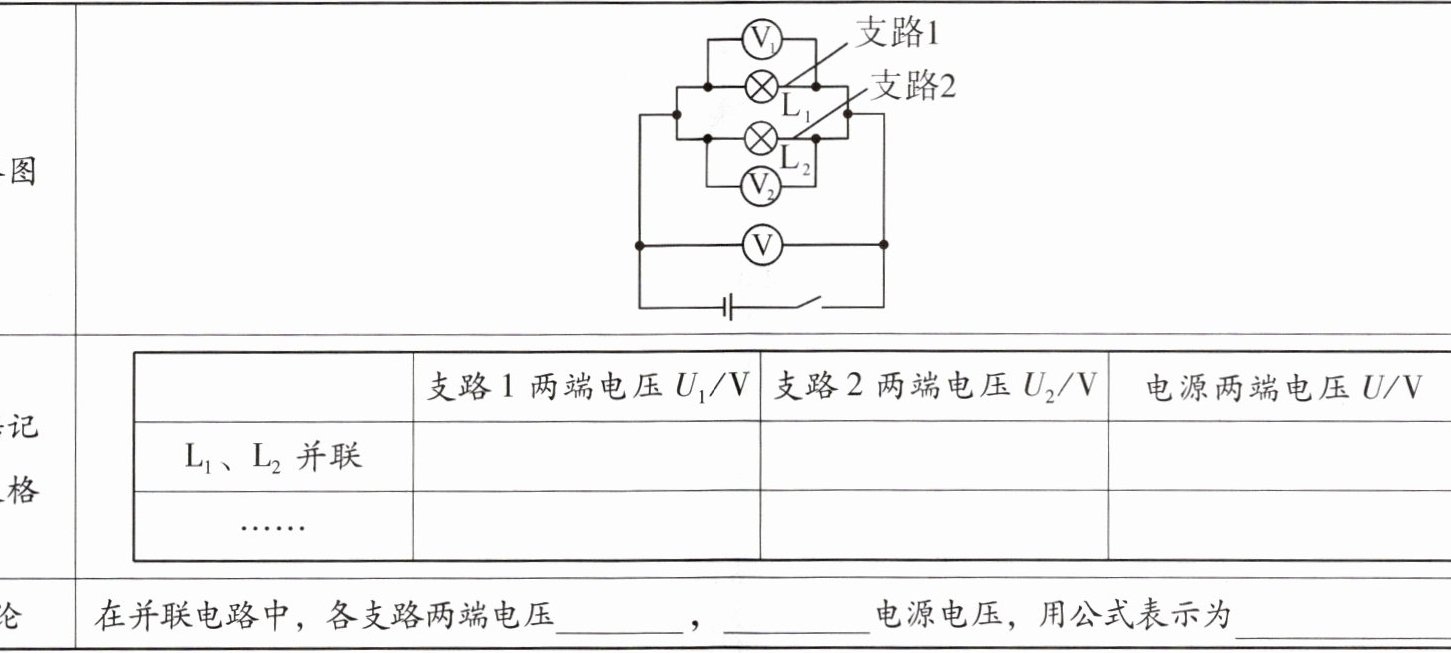

| 电路图 | (包含支路1、支路2及电源电压测量的电路图) |
| 数据记录表格 | | 支路1两端电压$U_{1}$/V | 支路2两端电压$U_{2}$/V | 电源两端电压$U$/V |
| | $L_{1}$、$L_{2}$并联 | | | |
……| | | | |
| 结论 | 在并联电路中,各支路两端电压相等,等于电源电压,用公式表示为$U = U_{1} = U_{2}$ |

答案： 【解析】：
本题主要考查并联电路中电压的特点，需要通过实验数据记录和分析来得出结论，在并联电路中，各支路两端的电压是相等的，并且都等于电源电压，这是并联电路的一个基本特性，根据这一特性，我们可以填写实验数据记录表格中的空白部分，并得出实验结论。
【答案】：
在并联电路中，各支路两端电压相等，等于电源电压，用公式表示为$U = U_{1} = U_{2}$。

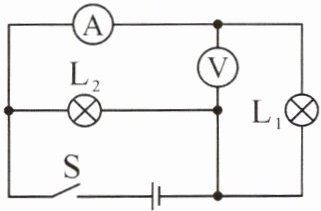

例2 如图所示,两个不同规格的小灯泡连接在一起,开关S闭合后,$L_{2}比L_{1}$亮,电流表的示数和电压表的示数分别是0.15 A和3 V,则下列说法正确的是(B)

A. $L_{1}$两端电压小于3 V
B. $L_{2}$两端电压大于3 V
C. 流过$L_{1}$的电流大于0.15 A
D. 若$L_{1}$断路,电压表示数不变

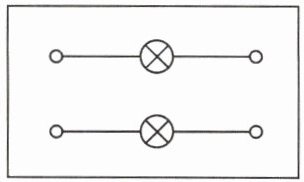

练习2 如图所示是桌面上的两个灯泡,且都能发光,小明用电压表分别测量了这两个灯泡两端的电压,发现它们的电压不相等,则此两灯(C)

A. 一定串联,若取下其中一个,另一个仍能发光
B. 一定串联,若取下其中一个,另一个不能发光
C. 一定并联,若取下其中一个,另一个仍能发光
D. 一定并联,若取下其中一个,另一个不能发光
[方法指导]对于并联电路来说,无论灯泡的亮度如何,电压都相等。

答案： 例2 B
练习2 C
