《2025年零障碍导教导学案九年级物理全一册沪粤版》

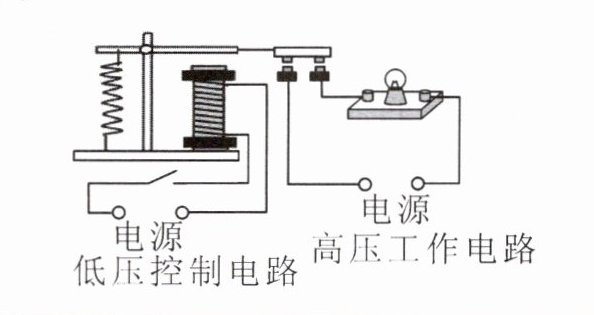

| 电磁继电器主要是由电磁铁、衔铁、弹簧、触点组成,其电路由低压的控制电路和高压的工作电路两部分构成。电磁继电器就是利用电磁铁来控制工作电路的一种开关。 |

答案： 【解析】：
本题考查电磁继电器的组成和工作原理。电磁继电器是一种利用电磁铁来控制电路通断的开关，其主要组成部分包括电磁铁、衔铁、弹簧和触点。电磁继电器的电路部分由低压控制电路和高压工作电路两部分构成。其中，低压控制电路用于控制电磁铁的通电与断电，进而控制高压工作电路的通断。
【答案】：
电磁铁；控制；工作；电磁铁

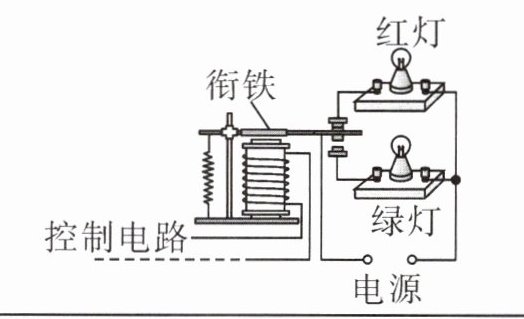

例1 如图所示的电磁继电器,当控制电路接通时,电磁铁有磁性,衔铁被吸下,此时红(选填“红”或“绿”)灯亮。

练习1 开关闭合后,电磁铁有磁性,衔铁向下运动,接通右侧电路,电灯工作。

答案： 【解析】：
对于例1，本题可根据电磁继电器的工作原理，结合电磁铁磁性的有无以及衔铁的运动情况来分析灯泡的亮灭。电磁继电器是利用电磁铁来控制工作电路的一种开关，当控制电路接通时，电磁铁具有磁性，会吸引衔铁，从而使动触点与静触点接触，改变工作电路的通断情况。
对于练习1，同样依据电磁继电器的工作原理，开关闭合后，分析电磁铁磁性的变化，以及衔铁的运动方向，进而确定工作电路的连接情况。
【答案】：
例1：当控制电路接通时，电磁铁有磁性，衔铁被吸下，此时动触点与下方的静触点接触，绿灯所在电路断开，红灯所在电路接通，所以红灯亮。
练习1：开关闭合后，电磁铁有磁性，衔铁向下运动，接通右侧电路，电灯工作。

1. 电磁继电器的工作原理：电磁铁中通电时,电磁铁把衔铁吸下来,使动触点和静触点接触,工作电路闭合；电磁铁断电时,失去磁性,弹簧把衔铁拉起来,切断工作电路,电磁继电器就是利用电磁铁控制工作电路通断的开关。

答案： 【解析】：
本题主要考查电磁继电器的工作原理。电磁继电器是一种利用电磁铁来控制电路通断的开关。当电磁铁通电时，会产生磁性，吸引衔铁，从而使工作电路闭合；当电磁铁断电时，失去磁性，衔铁在弹簧的作用下被拉起，切断工作电路。
【答案】：
电磁继电器的工作原理：电磁铁中通电时，电磁铁把$衔铁$吸下来，使$动触点$和$静触点$接触，工作电路闭合；电磁铁断电时，失去$磁性$，弹簧把$衔铁$拉起来，切断工作电路，电磁继电器就是利用$电磁铁$控制工作电路通断的开关。

2. 利用电磁继电器可实现用低电流、低电压电路控制高电流、高电压的工作电路,还可以实现远距离控制（或自动化控制）。

答案： 【解析】：
本题主要考查电磁继电器的工作原理及其作用。电磁继电器是一种利用电磁铁来控制电路通断的开关，其主要部件是电磁铁、弹簧、衔铁和触点。当电磁铁通电时，具有磁性，吸引衔铁，使工作电路闭合；当电磁铁断电时，失去磁性，衔铁在弹簧的作用下被拉起，使工作电路断开。因此，电磁继电器可以实现用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，还可以实现远距离控制和自动化控制。
【答案】：
利用电磁继电器可实现用低电流、低电压电路控制高电流、高电压的工作电路，还可以实现远距离控制（或自动化控制）。

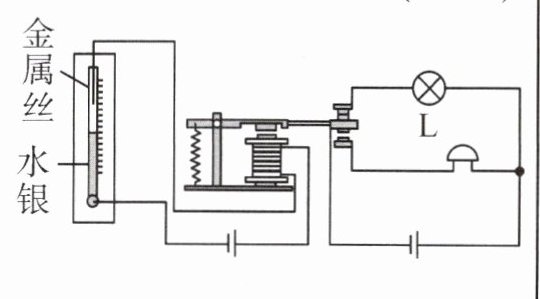

例2 如图所示是一种温度自动报警器的原理图,在水银温度计中封入一段金属丝,金属丝下端所指示的温度为90℃,下列说法错误的是(D)

A.报警器中水银温度计和电磁铁串联在电路中

B.报警器利用了电磁铁通电时有磁性、断电时磁性消失的特点
C.温度达到90℃时,报警器中的灯不亮,电铃响
D.报警时,电磁铁的上端为N极
[方法指导]分析电磁继电器的工作情况,关键要分清楚控制电路和工作电路,分析思路是：控制电路的通、断→电磁铁磁性的有、无→衔铁的动作→触点的连接情况→工作电路的通、断。

答案： 解：
A. 控制电路由电源、水银温度计（含金属丝和水银）、电磁铁串联组成，A正确。
B. 电磁继电器利用电磁铁通电有磁性、断电无磁性控制衔铁，B正确。
C. 温度达90℃时，水银与金属丝接触，控制电路接通，电磁铁有磁性吸引衔铁，工作电路中电铃所在支路接通，灯所在支路断开，故灯不亮、电铃响，C正确。
D. 根据安培定则，电流从电磁铁下端流入、上端流出，电磁铁下端为N极，上端为S极，D错误。
结论：错误的是D。
