《2025年零障碍导教导学案九年级物理全一册沪粤版》

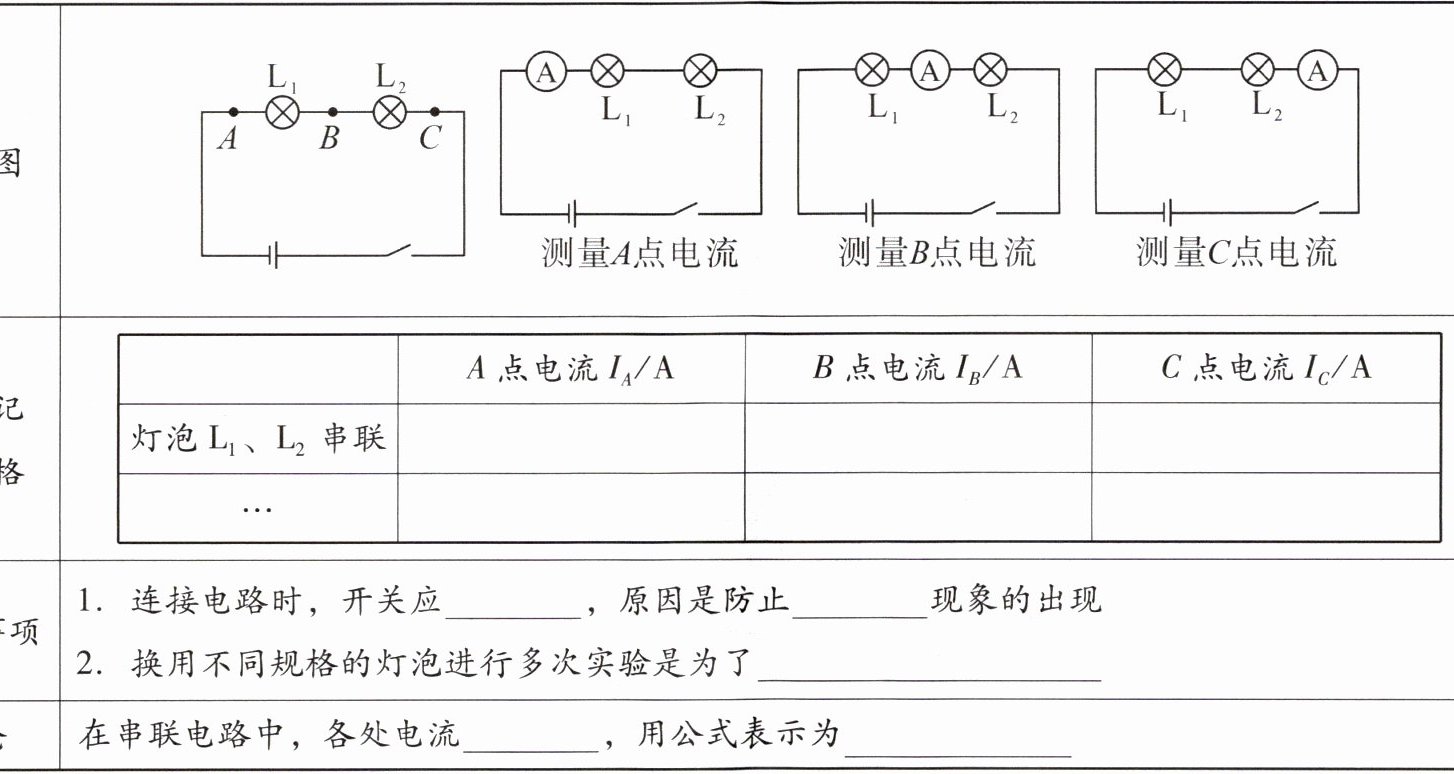

| 电路图 | |
| 数据记录表格 | | A点电流$I_{A}$/A | B点电流$I_{B}$/A | C点电流$I_{C}$/A |

| | 灯泡$L_{1}$、$L_{2}$串联 | | | |
| | ... | | | |
| 注意事项 | 1. 连接电路时,开关应断开,原因是防止电路短路现象的出现2. 换用不同规格的灯泡进行多次实验是为了使实验结论更具有普遍性 |
| 结论 | 在串联电路中,各处电流相等,用公式表示为$I_{A}=I_{B}=I_{C}$ |

答案： 1. 断开；电路短路
2. 使实验结论更具有普遍性
相等；$I_{A}=I_{B}=I_{C}$

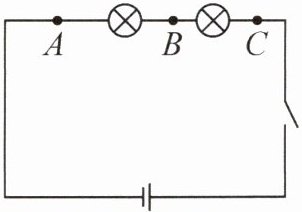

例1 小明在使用电流表测量电流时,将电流表分别接入两个小灯泡串联电路的A、B、C三点,如图所示,闭合开关,测得A、B、C三点电流的关系是(B)

A. $I_{A} ＜ I_{B} ＜ I_{C}$
B. $I_{A} = I_{B} = I_{C}$
C. $I_{A} ＞ I_{B} ＞ I_{C}$
D. $I_{A} = I_{B} + I_{C}$
练习1 两个灯泡$L_{1}$、$L_{2}$串联后接通电路,发现$L_{1}比L_{2}$亮,设通过灯泡$L_{1}的电流为I_{1}$,通过灯泡$L_{2}的电流为I_{2}$,则$I_{1}与I_{2}$的大小关系正确的是(C)
A. $I_{1} ＞ I_{2}$
B. $I_{1} ＜ I_{2}$
C. $I_{1} = I_{2}$
D. 无法比较
[方法指导]串联电路中灯的亮度可能不同,但电流一定相等。

答案： 例1：解：串联电路中电流处处相等，A、B、C三点在同一串联电路中，所以$I_{A} = I_{B} = I_{C}$。答案：B。
练习1：解：串联电路中电流处处相等，$L_{1}$、$L_{2}$串联，所以$I_{1} = I_{2}$。答案：C。
