《2025年零障碍导教导学案九年级物理全一册沪粤版》

5. 某同学用有0~3 V和0~15 V两个量程的电压表来测量电压时,电压表“-”接线柱已经接入电路,在用0~15 V量程进行试触时,发现指针的位置如图所示,则他下一步的操作应该是 (D)


A.直接接入c接线柱,然后读数
B.直接接入b接线柱,然后读数
C.断开开关,接入c接线柱,闭合开关读数
D.断开开关,接入b接线柱,闭合开关读数

答案： 【解析】：
本题主要考查电压表的使用方法和量程选择。
在用$0\sim 15V$量程进行试触时，发现指针只是偏转了一点，说明电压表量程选择过大，在这种情况下，为了更准确地测量电压，应该选择较小的量程，即$0\sim 3V$量程，同时，在更换量程之前，应该先断开开关，以确保操作的安全性，根据图中所示，$0\sim 3V$量程对应的接线柱是b，因此，下一步的操作应该是断开开关，接入b接线柱，闭合开关后读数。
A选项，由上面分析可知，直接接入c接线柱是$0\sim 15V$量程，不符合更准确测量的要求，故A选项错误。
B选项，由上面分析可知，接入b接线柱前需要先断开开关，故B选项错误。
C选项，由上面分析可知，接入c接线柱是$0\sim 15V$量程，不符合更准确测量的要求，故C选项错误。
D选项，由上面分析可知，本题应选择D选项。
【答案】：D。

6. 方丽同学在练习用电压表测电路两端的电压,试触时发现指针不动,她做了如下分析判断,你认为可能的是 (D)
A.电压表的量程选小了
B.电压表量程选大了
C.接线柱接反了
D.电路中某处断路

答案： 【解析】：
本题主要考查电压表的使用方法和故障判断。
选项A，如果电压表的量程选小了，那么当电压较大时，电压表的指针会偏转到最大刻度之外，甚至可能损坏电压表。但题目中描述的是指针不动，所以A选项不符合题意。
选项B，电压表量程选大了，只是指针偏转角度会较小，但同样不会出现指针不动的情况，所以B选项也不符合题意。
选项C，如果接线柱接反了，电压表的指针会向左偏转，而不是不动。因此，C选项也不符合题意。
选项D，如果电路中某处断路，那么电路中就没有电流流动，电压表就无法测量到电压，指针自然就不会动。所以D选项符合题意。
【答案】：
D。

7. 计算器中的电流很小,大约100 μA,也就是$1 × 10^{-4}$A；雷电是一种常见的自然现象,某次闪电时云层间的电压约为$1.3×10^{3}\ kV$,相当于$1.3 × 10^{6}$V。

答案： 【解析】：
本题主要考查电流和电压的单位换算。对于电流，我们知道$1 \mu A$（微安）等于$10^{-6} A$（安），所以只需要将给定的电流值乘以$10^{-6}$即可得到答案。对于电压，我们知道$1 kV$（千伏）等于$10^{3} V$（伏），所以只需要将给定的电压值乘以$10^{3}$即可得到答案。
【答案】：
$100 \mu A = 100 × 10^{-6} A = 1 × 10^{-4} A$
$1.3 × 10^{3} kV = 1.3 × 10^{3} × 10^{3} V = 1.3 × 10^{6} V$
故答案为：$1 × 10^{-4}$；$1.3 × 10^{6}$。

8. 电路中要有持续的电流,有两个条件：①有电源；②电路是通路。我国家庭电路电压为220V,人体安全电压不高于36V。

答案： 解：①电源；②220；36

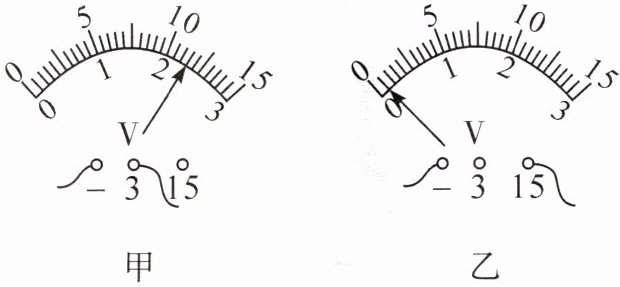

9. 如图所示,图甲中电压表的分度值为0.1V,读数为2.2V；若试触时出现如图乙所示的情况,则原因是电压表正负接线柱接反了。

答案： 0.1；2.2；电压表正负接线柱接反了

10. 在如图所示的电路中,已知电源电压是8 V,若在甲、乙两处分别接入电表,当开关S闭合后,两灯均能正常发光,通过$L_1、$$L_2$的电流分别是1 A、2 A,则甲表是电流表,示数为2A；乙表示数为8V。

答案： 电流；2A；8V
