《2025年零障碍导教导学案九年级物理全一册沪粤版》

通电导体在磁场中会受到磁场对它的作用力,力的方向跟导体中电流的方向和磁场的方向都有关系。

答案： 【解析】：
这道题目考查的是通电导体在磁场中受到的作用力的方向与哪些因素有关。根据电动机转动的原理，通电导体在磁场中会受到力的作用，这个力的方向是由导体中的电流方向和磁场方向共同决定的。这是由左手定则所描述的，即伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。
【答案】：
电流；磁场。

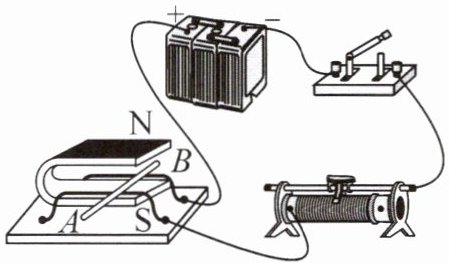

例1 如图所示的实验装置,两根水平且平行的金属轨道上放一根轻质导体AB并把它们置于磁场中。

(1)闭合开关接通电源,这时会看到导体AB向右运动,这表明通电导体在磁场中受到力的作用。
(2)若只对调磁体的磁极或只改变导体AB中的电流方向,观察到导体AB均向左运动。
(3)如果把磁体的两极对调,同时改变通过导体AB的电流方向,会看到导体AB的运动方向不变。
(4)依据这个实验原理可制成电动机。

答案： 【解析】：
本题主要考查磁场对通电导线的作用以及电动机的原理。
（1）通电后，导体棒$AB$向右运动，说明磁场对通电导体有力的作用。
（2）通电导体在磁场中受力的方向与电流方向和磁场方向有关，当只改变一个变量时，受力方向会改变；当同时改变两个变量时，受力方向不变。若只对调磁体的磁极或只改变导体$AB$中的电流方向，会观察到导体$AB$均向左运动。
（3）如果把磁体的两极对调，同时改变通过导体$AB$中的电流方向，会看到导体$AB$的运动方向跟原来相同，即向右运动。
（4）这个实验表明，通电导体在磁场中会受到力的作用，这正是电动机的工作原理。
【答案】：
（1）通电导体在磁场中受到力的作用。
（2）左。
（3）不变。
（4）电动机。

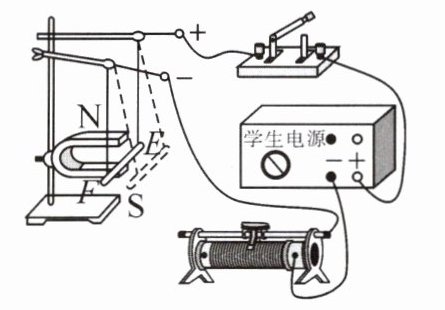

练习1 如图所示,在“探究磁场对通电直导线的作用”实验中,小明把一根轻质的铝棒EF置于蹄形磁体的磁场中。

(1)接通电源,通过观察铝棒是否运动来判断磁场对通电直导线有力的作用。
(2)若只将磁体的两极对调,接通电源,观察到铝棒EF会向相反方向运动,说明力的方向与磁场方向有关。
(3)应用：电动机(选填“电动机”或“发电机”)是利用这一原理工作的。
| [方法指导]通电导体在磁场中受到力的作用,受力方向与两个因素有关：一个是磁场方向,另一个是电流方向。如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变。 |
| :- |

答案： 【解析】：
(1)在“探究磁场对通电直导线的作用”实验中，通过观察铝棒的运动情况来判断磁场对通电直导线有力的作用。因为当磁场对通电直导线有力的作用时，铝棒会在这个力的作用下运动，所以可以通过观察铝棒是否运动来判断是否有力的作用。
(2)只将磁体的两极对调，此时磁场方向发生了改变，接通电源后观察到铝棒$EF$会向相反方向运动，这表明力的方向发生了改变，说明力的方向与磁场方向有关。
(3)电动机是利用通电导体在磁场中受力运动的原理工作的，而发电机是利用电磁感应原理工作的，所以应用是电动机。
【答案】：
(1)铝棒是否运动；
(2)磁场方向；
(3)电动机。
