《2025年零障碍导教导学案九年级物理全一册沪粤版》

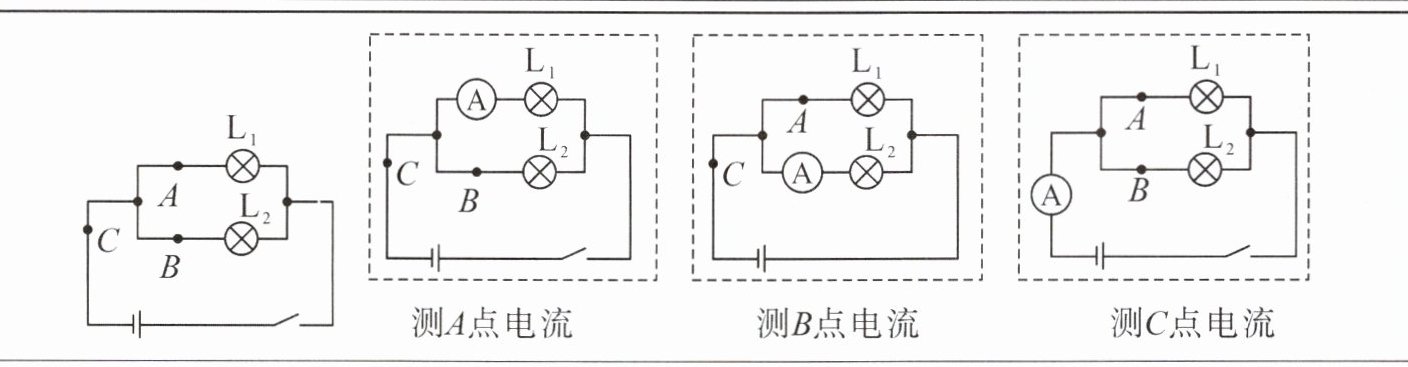

| 电路图 | |

| 数据记录表格 | | A点电流$I_{A}$/A | B点电流$I_{B}$/A | C点电流$I_{C}$/A |
| | 灯泡$L_{1}$、$L_{2}$并联 | | | |
| | ... | | | |
| 注意事项 | 1. 为了防止短路现象的出现,连接电路时,开关应断开2. 为了使结论具有普遍性,应换用不同规格的灯泡进行多次实验 |
| 结论 | 在并联电路中,干路电流等于各支路电流之和,用公式表示为$I_C = I_A + I_B$ |

答案： 【解析】：
该题考查了并联电路中电流的特点，需要通过实验测量不同点的电流，并分析得出结论。首先，连接电路时，为了防止短路，开关应该断开。其次，为了使结论具有普遍性，应该换用不同规格的灯泡进行多次实验。最后，根据实验数据，可以得出在并联电路中，干路电流等于各支路电流之和的结论。
本题答案填写应参照以下知识点和方法：
1. 并联电路中电流的特点。
2. 实验操作注意事项，如开关的断开与闭合。
3. 实验数据的记录与分析。
4. 得出结论的逻辑推理过程。
【答案】：
1. 为了防止短路现象的出现，连接电路时，开关应断开。
2. 为了使结论具有普遍性，应换用不同规格的灯泡进行多次实验。
3. 在并联电路中，干路电流等于各支路电流之和，用公式表示为$I_C = I_A + I_B$。

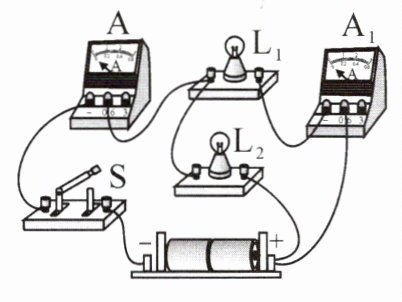

例2 如图所示的实验电路,闭合开关S后,电流表A的示数为0.5 A,电流表$A_{1}$的示数为0.2 A,则通过小灯泡$L_{1}$、$L_{2}$的电流分别是(B)

A. 0.3 A 0.2 A
B. 0.2 A 0.3 A
C. 0.5 A 0.3 A
D. 0.5 A 0.2 A

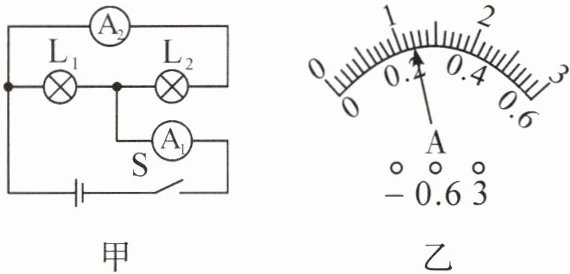

练习2 在如图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均为图乙所示,则灯泡$L_{1}和L_{2}$的电流分别为(C)

A. 1.2 A 0.22 A
B. 0.98 A 0.22 A
C. 0.96 A 0.24 A
D. 0.24 A 1.2 A
[方法指导]先在电路图中画出电流路径,判断出各个电流表测量的是干路电流还是支路电流,再通过$I= I_{1}+I_{2}$这个规律进行计算。

答案： 例2：解：由图可知，两灯并联，电流表A测干路电流，电流表A₁测L₁支路电流。
已知I=0.5A，I₁=0.2A，根据并联电路电流规律I=I₁+I₂，可得I₂=I - I₁=0.5A - 0.2A=0.3A。
通过L₁、L₂的电流分别是0.2A、0.3A。
答案：B
练习2：解：由图甲可知，两灯并联，电流表A₁测干路电流，电流表A₂测L₂支路电流。
图乙中，两电流表指针偏转角度相同，A₁量程为0~3A，分度值0.1A，示数I=1.2A；A₂量程为0~0.6A，分度值0.02A，示数I₂=0.24A。
根据并联电路电流规律I=I₁+I₂，可得I₁=I - I₂=1.2A - 0.24A=0.96A。
通过L₁、L₂的电流分别是0.96A、0.24A。
答案：C

1. 将甲、乙两个导体接入同一电路中,现测得通过甲、乙的电流相等,则这两个导体在电路中的连接方式(D)
A.一定串联
B.一定并联
C.不可能并联
D.串、并联均有可能

答案： 【解析】：
本题主要考查串联、并联电路中电流的特点。
在串联电路中，电流只有一条路径，因此通过各导体的电流相等。而在并联电路中，如果各支路的导体规格相同（即电阻相同），那么根据欧姆定律$I=\frac{U}{R}$（其中$I$是电流，$U$是电压，$R$是电阻），在电压相同的情况下，通过各支路的电流也会相等。
现在测得通过甲、乙的电流相等，这并不能直接确定甲、乙的连接方式，因为无论是串联还是并联（在特定条件下，如并联时两导体电阻相同），电流都可能相等。
A选项，一定串联。这个选项过于绝对，因为并联时电流也可能相等，所以A错误。
B选项，一定并联。这个选项同样过于绝对，因为串联时电流一定相等，所以B错误。
C选项，不可能并联。这个选项忽略了并联时电流也可能相等的情况，所以C错误。
D选项，串、并联均有可能。这个选项正确地指出了无论是串联还是并联，电流都可能相等，所以D正确。
【答案】：
D

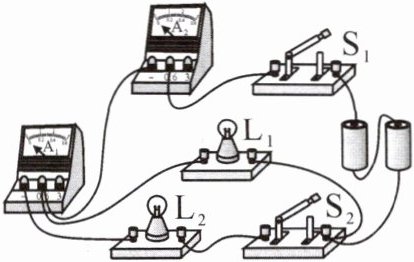

2. 如图所示电路,闭合开关$S_{1}$、$S_{2}$,下列对电路的分析正确的是(C)

A.$L_{1}与L_{2}$串联
B.电流表$A_{1}测L_{1}$的电流
C.当开关$S_{2}$断开时,电流表$A_{2}$的示数变小
D.当开关$S_{2}$断开时,通过$L_{1}$的电流变小

答案： 【解析】：
A选项的分析：由图可知，$L_1$与$L_2$并联，不是串联，所以A选项错误。
B选项的分析：电流表$A_1$在干路上，测的是总电流，不是$L_1$的电流，所以B选项错误。
C选项的分析：当开关$S_2$断开时，$L_2$所在支路断路，通过$L_2$的电流为0，$A_2$示数减小，所以C选项正确。
D选项的分析：当开关$S_2$断开时，$L_1$两端的电压和电阻都不变，根据欧姆定律$I=\frac{U}{R}$，通过$L_1$的电流不变，所以D选项错误。
【答案】：C。
