《2025年零障碍导教导学案九年级物理全一册沪粤版》

1.阻值固定不变的电阻器称为定值电阻,其元件符号是▭,阻值可以调节的电阻器叫做变阻器,常用的变阻器有滑动变阻器(图形符号是)、电位器以及新材料半导体电阻等。

答案： 解：定值电阻的元件符号是：▭；滑动变阻器的图形符号是： 。

2.滑动变阻器。
(1)原理：滑动变阻器是通过改变电阻丝接入电路中的长度来改变电阻的。
(2)铭牌意义：某滑动变阻器上标有$“50 \Omega 2 A”$字样,其中$50 \Omega $表示滑动变阻器的最大阻值为$50\Omega$,2 A表示允许通过滑动变阻器的最大电流为2A。
(3)滑动变阻器的接法：
①应串联在电路中使用；
②接线要“一上一下”；
③开关闭合前,滑片应调至最大阻值处。
(4)滑动变阻器在电路中的作用：
①保护电路；
②改变电路中电流；
③改变部分电路两端的电压。

答案： 【解析】：
本题主要考查滑动变阻器的原理、铭牌意义、接法以及在电路中的作用。
(1) 滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，进而改变电路中的电流。
(2) 铭牌上的“50 Ω”表示滑动变阻器的最大阻值为50Ω，“2 A”表示滑动变阻器允许通过的最大电流为2A。
(3) 滑动变阻器在电路中的接法需要注意几点：首先应串联在电路中使用；其次接线要遵循“一上一下”的原则，即选择上面一个接线柱和下面一个接线柱接入电路；最后在开关闭合前，滑片应调至最大阻值处，以确保电路中的电流不会过大。
(4) 滑动变阻器在电路中的作用主要有三个：一是保护电路，防止电流过大而损坏电路元件；二是改变电路中的电流，通过调整滑动变阻器的阻值来改变电路中的电流大小；三是改变部分电路两端的电压，根据欧姆定律，电压与电流成正比，因此改变电流也就改变了电压。
【答案】：
(1) 长度
(2) 滑动变阻器的最大阻值为$50\Omega$；允许通过滑动变阻器的最大电流为2A
(3) ①串 ②一上一下 ③最大阻值处
(4) ①保护电路 ②电流 ③电压

例1-1 在“用滑动变阻器改变电路中的电流”的实验中：

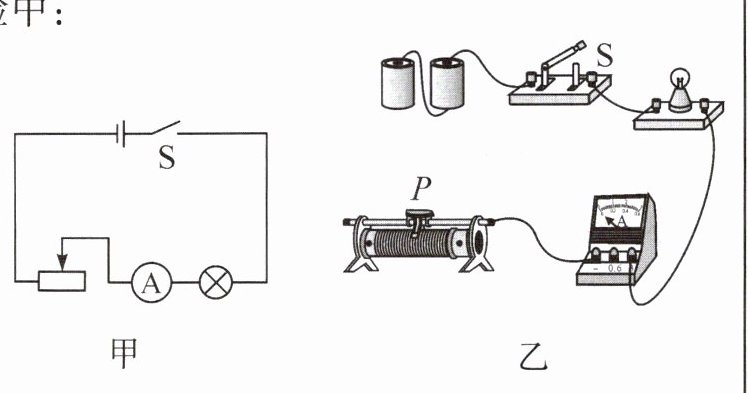

(1)请根据图甲电路图连接好图乙实物电路(闭合开关前,滑片P移到最右端)。
(2)闭合开关S,若发现小灯泡不亮。接下来的操作,在以下步骤中最合理的是(D)。
A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池节数重新实验
C.调节滑动变阻器,观察小灯泡是否发光
D.观察电流表示数是否为零,判断电路是否断路
(3)实验中,当滑片P向左移动,滑动变阻器连入电路的电阻变小,电流表的示数变大。

答案： 【解析】：
(1)本题考查根据电路图连接实物图，需要注意滑动变阻器的连接方法，应“一上一下”连接，并且闭合开关前，滑片要移到最大阻值处（最右端）。
(2)本题考查电路故障的判断与处理方法。闭合开关$S$，若发现小灯泡不亮，不能立即更换灯泡或增加电池节数，应先观察电流表示数判断电路是否断路，若电流表示数为零，说明电路断路；若电流表示数不为零，可调节滑动变阻器，观察小灯泡是否发光，故最合理的操作是D。
(3)本题考查滑动变阻器的工作原理及欧姆定律的应用。当滑片$P$向左移动时，滑动变阻器接入电路的电阻丝长度变短，所以连入电路的电阻变小，根据欧姆定律$I = \frac{U}{R}$（其中$I$为电流，$U$为电压，$R$为电阻），在电源电压不变的情况下，电阻变小，电流变大，所以电流表的示数变大。
【答案】：
(1)图略（按照电路图，将滑动变阻器“一上一下”连接，且滑片移到最右端，其他连接按照电路图对应连接）。
(2)D。
(3)小；大。
