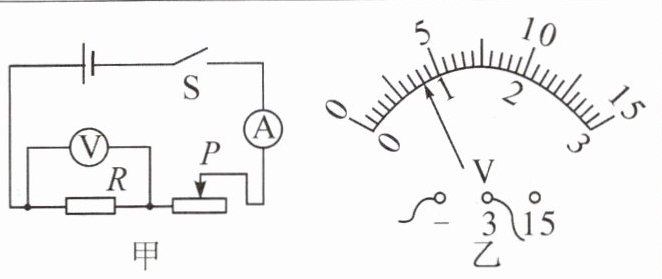

练习1 如图甲所示是利用电压表和电流表测量电阻的实验装置。图乙是某一次测量时电压表的数据,则此时电压表的读数是

0.8
V,如果此时电流表的读数是0.16 A,则电阻是5
Ω。调节滑动变阻器,使电压表示数为3 V,则电阻R的阻值为5
Ω,电流表的示数应为0.6
A。
答案:
【解析】:
本题考查伏安法测电阻实验数据读取及相关计算,涉及电压表读数、欧姆定律的应用。对于电压表读数,需先确定量程和分度值,再根据指针位置读数;根据欧姆定律$R = \frac{U}{I}$可计算电阻,电阻是导体本身的一种性质,与电压和电流无关,所以在不同电压下电阻值不变,再根据欧姆定律可求出对应电流。
1. 电压表读数:
由图乙可知,电压表选择的是$0 - 3V$量程,其分度值为$0.1V$。
指针指在$0$后面第$8$个小格处,所以此时电压表的读数$U_1 = 0.8V$。
2. 计算电阻$R$(第一次测量):
已知此时电流表的读数$I_1 = 0.16A$,根据欧姆定律$R=\frac{U}{I}$,可得电阻$R=\frac{U_1}{I_1}=\frac{0.8V}{0.16A}=5\Omega$。
3. 计算电流(电压为$3V$时):
因为电阻是导体本身的一种性质,与导体两端的电压和通过的电流无关,所以当调节滑动变阻器使电压表示数为$U_2 = 3V$时,电阻$R$的阻值仍为$5\Omega$。
再根据欧姆定律$I=\frac{U}{R}$,可得此时电流表的示数$I_2=\frac{U_2}{R}=\frac{3V}{5\Omega}=0.6A$。
【答案】:
$0.8$;$5$;$5$;$0.6$
本题考查伏安法测电阻实验数据读取及相关计算,涉及电压表读数、欧姆定律的应用。对于电压表读数,需先确定量程和分度值,再根据指针位置读数;根据欧姆定律$R = \frac{U}{I}$可计算电阻,电阻是导体本身的一种性质,与电压和电流无关,所以在不同电压下电阻值不变,再根据欧姆定律可求出对应电流。
1. 电压表读数:
由图乙可知,电压表选择的是$0 - 3V$量程,其分度值为$0.1V$。
指针指在$0$后面第$8$个小格处,所以此时电压表的读数$U_1 = 0.8V$。
2. 计算电阻$R$(第一次测量):
已知此时电流表的读数$I_1 = 0.16A$,根据欧姆定律$R=\frac{U}{I}$,可得电阻$R=\frac{U_1}{I_1}=\frac{0.8V}{0.16A}=5\Omega$。
3. 计算电流(电压为$3V$时):
因为电阻是导体本身的一种性质,与导体两端的电压和通过的电流无关,所以当调节滑动变阻器使电压表示数为$U_2 = 3V$时,电阻$R$的阻值仍为$5\Omega$。
再根据欧姆定律$I=\frac{U}{R}$,可得此时电流表的示数$I_2=\frac{U_2}{R}=\frac{3V}{5\Omega}=0.6A$。
【答案】:
$0.8$;$5$;$5$;$0.6$
知识点二 测量小灯泡的电阻
要测量某一灯泡的电阻,只要测出灯泡两端的
在连接电路的过程中,开关必须处于
要测量某一灯泡的电阻,只要测出灯泡两端的
电压
和通过灯泡的电流
,即可用欧姆定律的变形公式(即实验原理)$R = \frac{U}{I}$
计算出待测灯泡的电阻。在连接电路的过程中,开关必须处于
断开
状态,滑动变阻器的滑片应位于阻值最大
的一端。这主要是为了避免电路中电流
过大,以致烧坏有关元件。接通电源后,先通过滑动变阻器把小灯泡两端电压调到灯泡正常工作电压值。测量时,从设备的安全考虑,应从正常工作电压开始逐次降低
(选填“升高”或“降低”)电压,从而获得几组数据。测量灯泡的电阻时,不能
取平均值,原因是灯丝的电阻随温度的升高而增大
。
答案:
【解析】:
本题主要考查了伏安法测电阻的实验原理、实验注意事项以及实验步骤。
首先,根据欧姆定律,电阻$R$等于电压$U$除以电流$I$,即$R = \frac{U}{I}$。因此,要测量灯泡的电阻,需要测出灯泡两端的电压和通过灯泡的电流。
其次,在连接电路的过程中,为了保护电路元件,开关必须处于断开状态,滑动变阻器的滑片应位于阻值最大的一端。这是为了避免电路中电流过大,以致烧坏有关元件。
接着,接通电源后,先通过滑动变阻器把小灯泡两端电压调到灯泡正常工作电压值。测量时,从设备的安全考虑,应从正常工作电压开始逐次降低电压,从而获得几组数据。
最后,由于灯丝的电阻随温度的升高而增大,因此,在测量灯泡的电阻时,不能取平均值。
【答案】:
电压;电流;$R = \frac{U}{I}$;断开;大;电流;降低;不能;灯丝的电阻随温度的升高而增大。
本题主要考查了伏安法测电阻的实验原理、实验注意事项以及实验步骤。
首先,根据欧姆定律,电阻$R$等于电压$U$除以电流$I$,即$R = \frac{U}{I}$。因此,要测量灯泡的电阻,需要测出灯泡两端的电压和通过灯泡的电流。
其次,在连接电路的过程中,为了保护电路元件,开关必须处于断开状态,滑动变阻器的滑片应位于阻值最大的一端。这是为了避免电路中电流过大,以致烧坏有关元件。
接着,接通电源后,先通过滑动变阻器把小灯泡两端电压调到灯泡正常工作电压值。测量时,从设备的安全考虑,应从正常工作电压开始逐次降低电压,从而获得几组数据。
最后,由于灯丝的电阻随温度的升高而增大,因此,在测量灯泡的电阻时,不能取平均值。
【答案】:
电压;电流;$R = \frac{U}{I}$;断开;大;电流;降低;不能;灯丝的电阻随温度的升高而增大。

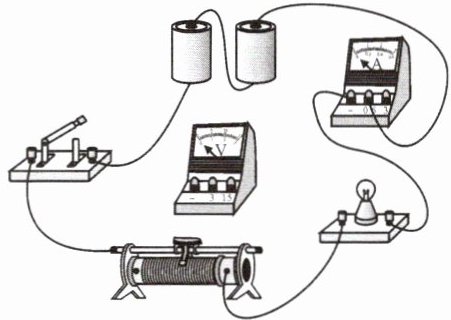

例2 小明想测量标有“2.5 V”的小灯泡的电阻,请解答下列问题。

(1)请用笔画线代替导线,将图中的实物电路连接完整。(导线不能交叉)
(2)连好电路后,闭合开关前,滑动变阻器的滑片应处于最
(3)闭合开关后,发现电流表、电压表均有示数,但灯泡不亮,原因可能是
A. 小灯泡断路
B. 小灯泡短路
C. 滑动变阻器断路
D. 滑动变阻器接入电路的阻值过大
(4)实验完成后,分析数据发现,小灯泡电阻呈逐渐增大趋势,其原因可能是
(1)请用笔画线代替导线,将图中的实物电路连接完整。(导线不能交叉)
作图略(将电压表与小灯泡并联,量程选择0-3V,正接线柱靠近电源正极一端)
(2)连好电路后,闭合开关前,滑动变阻器的滑片应处于最
右
(选填“左”或“右”)端。(3)闭合开关后,发现电流表、电压表均有示数,但灯泡不亮,原因可能是
D
。A. 小灯泡断路
B. 小灯泡短路
C. 滑动变阻器断路
D. 滑动变阻器接入电路的阻值过大
(4)实验完成后,分析数据发现,小灯泡电阻呈逐渐增大趋势,其原因可能是
小灯泡的电阻随温度的升高而增大
。
答案:
【解析】:
本题主要考查伏安法测电阻的实验操作、电路故障分析以及影响电阻大小的因素。
(1)连接实物电路时,要注意电压表与灯泡并联,且电流从正接线柱流入,从负接线柱流出。由于灯泡额定电压为$2.5V$,所以电压表量程选择$0-3V$。
(2)闭合开关前,滑动变阻器的滑片应处于最大阻值处,以保护电路。
(3)对于电路故障分析,需要根据电流表和电压表的示数情况,结合选项逐一分析。
A选项:若小灯泡断路,则电流表无示数,与题目中电流表有示数矛盾,所以A错误。
B选项:若小灯泡短路,则电压表无示数,与题目中电压表有示数矛盾,所以B错误。
C选项:若滑动变阻器断路,则整个电路断路,电流表和电压表都无示数,与题目条件矛盾,所以C错误。
D选项:若滑动变阻器接入电路的阻值过大,则电路中电流过小,灯泡的实际功率过小,导致灯泡不亮,而电流表和电压表仍有示数,所以D正确。
(4)小灯泡电阻呈逐渐增大趋势,需要考虑温度对电阻的影响。因为灯泡工作时会产生热量,温度升高,而金属的电阻随温度升高而增大,所以小灯泡的电阻逐渐增大。
【答案】:
(1)作图略(将电压表与小灯泡并联,量程选择$0-3V$,正接线柱靠近电源正极一端);
(2)右;
(3)D;
(4)小灯泡的电阻随温度的升高而增大。
本题主要考查伏安法测电阻的实验操作、电路故障分析以及影响电阻大小的因素。
(1)连接实物电路时,要注意电压表与灯泡并联,且电流从正接线柱流入,从负接线柱流出。由于灯泡额定电压为$2.5V$,所以电压表量程选择$0-3V$。
(2)闭合开关前,滑动变阻器的滑片应处于最大阻值处,以保护电路。
(3)对于电路故障分析,需要根据电流表和电压表的示数情况,结合选项逐一分析。
A选项:若小灯泡断路,则电流表无示数,与题目中电流表有示数矛盾,所以A错误。
B选项:若小灯泡短路,则电压表无示数,与题目中电压表有示数矛盾,所以B错误。
C选项:若滑动变阻器断路,则整个电路断路,电流表和电压表都无示数,与题目条件矛盾,所以C错误。
D选项:若滑动变阻器接入电路的阻值过大,则电路中电流过小,灯泡的实际功率过小,导致灯泡不亮,而电流表和电压表仍有示数,所以D正确。
(4)小灯泡电阻呈逐渐增大趋势,需要考虑温度对电阻的影响。因为灯泡工作时会产生热量,温度升高,而金属的电阻随温度升高而增大,所以小灯泡的电阻逐渐增大。
【答案】:
(1)作图略(将电压表与小灯泡并联,量程选择$0-3V$,正接线柱靠近电源正极一端);
(2)右;
(3)D;
(4)小灯泡的电阻随温度的升高而增大。
练习2-1 关于伏安法测电阻,下列说法正确的是(
A.为了操作方便,滑动变阻器的滑片应置于中间位置
B.为了防止电表被烧坏,电流表和电压表都应选用大量程
C.连接电路时,必须从电源的正极开始,按顺序接线
D.连接电路时,开关应处于断开状态
D
)A.为了操作方便,滑动变阻器的滑片应置于中间位置
B.为了防止电表被烧坏,电流表和电压表都应选用大量程
C.连接电路时,必须从电源的正极开始,按顺序接线
D.连接电路时,开关应处于断开状态
答案:
【解析】:
本题主要考察伏安法测电阻的实验操作和注意事项。我们需要根据伏安法测电阻的原理和实验步骤,对每个选项进行逐一分析。
A选项提到滑动变阻器的滑片应置于中间位置以便于操作。然而,在实验中,滑动变阻器的初始位置应根据实验需求和电路安全来确定,并非一定要置于中间位置。因此,A选项错误。
B选项提到为了防止电表被烧坏,电流表和电压表都应选用大量程。实际上,电表的量程选择应根据待测电阻的预估电流和电压来确定,选择过大的量程可能会导致测量误差增大。因此,B选项错误。
C选项提到连接电路时必须从电源的正极开始,按顺序接线。在连接电路时,并没有严格的要求必须从电源的正极开始,只要保证电路连接正确且安全即可。因此,C选项错误。
D选项提到连接电路时,开关应处于断开状态。这是为了防止在连接电路的过程中,由于误操作或电路故障导致短路或电流过大,从而损坏电路元件或电表。因此,在连接电路时,开关确实应处于断开状态,以确保电路安全。D选项正确。
【答案】:
D
本题主要考察伏安法测电阻的实验操作和注意事项。我们需要根据伏安法测电阻的原理和实验步骤,对每个选项进行逐一分析。
A选项提到滑动变阻器的滑片应置于中间位置以便于操作。然而,在实验中,滑动变阻器的初始位置应根据实验需求和电路安全来确定,并非一定要置于中间位置。因此,A选项错误。
B选项提到为了防止电表被烧坏,电流表和电压表都应选用大量程。实际上,电表的量程选择应根据待测电阻的预估电流和电压来确定,选择过大的量程可能会导致测量误差增大。因此,B选项错误。
C选项提到连接电路时必须从电源的正极开始,按顺序接线。在连接电路时,并没有严格的要求必须从电源的正极开始,只要保证电路连接正确且安全即可。因此,C选项错误。
D选项提到连接电路时,开关应处于断开状态。这是为了防止在连接电路的过程中,由于误操作或电路故障导致短路或电流过大,从而损坏电路元件或电表。因此,在连接电路时,开关确实应处于断开状态,以确保电路安全。D选项正确。
【答案】:
D
练习2-2 在“测量小灯泡电阻”实验中,某同学连接好电路闭合开关后,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是(
A.更换小灯泡
B.检查电路是否断路
C.更换电源
D.移动滑动变阻器滑片,观察小灯泡是否发光
D
)A.更换小灯泡
B.检查电路是否断路
C.更换电源
D.移动滑动变阻器滑片,观察小灯泡是否发光
答案:
【解析】:
本题主要考查了在“测量小灯泡电阻”实验中,当遇到电路异常情况时的故障排查方法。题目描述了一个具体的实验场景:连接好电路闭合开关后,小灯泡不亮,但电流表有示数。
A选项提出更换小灯泡,但在没有确定小灯泡是否损坏的情况下,直接更换可能是不必要的,且不能解决根本问题。如果小灯泡只是因为电路其他部分(如滑动变阻器)的阻值设置不当而不亮,更换小灯泡将无法解决问题。
B选项提出检查电路是否断路,但题目已明确电流表有示数,说明电路是闭合的,不存在断路情况。因此,这个选项是不必要的。
C选项提出更换电源,这同样是一个较为极端的措施。在没有证据表明电源电压不足或电源损坏的情况下,更换电源可能不是最佳选择。
D选项提出移动滑动变阻器滑片,观察小灯泡是否发光。这是一个合理的操作,因为滑动变阻器可以调节电路中的电流。如果滑动变阻器的阻值设置得过大,可能会导致电流过小,从而使小灯泡不亮。通过移动滑片,可以调整电路中的电流,观察小灯泡是否发光,从而判断故障原因。
综上所述,最合理的操作是D选项:移动滑动变阻器滑片,观察小灯泡是否发光。
【答案】:D。
本题主要考查了在“测量小灯泡电阻”实验中,当遇到电路异常情况时的故障排查方法。题目描述了一个具体的实验场景:连接好电路闭合开关后,小灯泡不亮,但电流表有示数。
A选项提出更换小灯泡,但在没有确定小灯泡是否损坏的情况下,直接更换可能是不必要的,且不能解决根本问题。如果小灯泡只是因为电路其他部分(如滑动变阻器)的阻值设置不当而不亮,更换小灯泡将无法解决问题。
B选项提出检查电路是否断路,但题目已明确电流表有示数,说明电路是闭合的,不存在断路情况。因此,这个选项是不必要的。
C选项提出更换电源,这同样是一个较为极端的措施。在没有证据表明电源电压不足或电源损坏的情况下,更换电源可能不是最佳选择。
D选项提出移动滑动变阻器滑片,观察小灯泡是否发光。这是一个合理的操作,因为滑动变阻器可以调节电路中的电流。如果滑动变阻器的阻值设置得过大,可能会导致电流过小,从而使小灯泡不亮。通过移动滑片,可以调整电路中的电流,观察小灯泡是否发光,从而判断故障原因。
综上所述,最合理的操作是D选项:移动滑动变阻器滑片,观察小灯泡是否发光。
【答案】:D。
