《2025年零障碍导教导学案九年级物理全一册沪粤版》

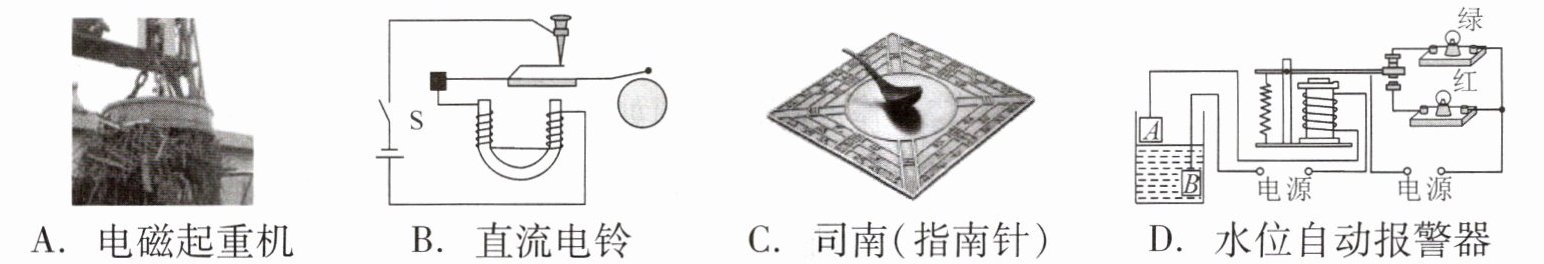

1. 下列设备,利用电磁继电器工作的是(D)

A.电磁起重机
B.直流电铃
C.司南(指南针)[img]
D.水位自动报警器

答案： 【解析】：
这道题考查的是对电磁继电器工作原理的理解，以及识别哪些设备是利用电磁继电器工作的。电磁继电器是一种利用电磁铁控制工作电路通断的开关，其核心部件是电磁铁。我们需要逐一分析每个选项，看它们是否利用了电磁继电器。
A选项：电磁起重机，它主要是利用电磁铁来吸附和搬运铁磁性材料，但并没有明确说明是利用电磁继电器来控制工作电路的通断，因此A选项不符合题意。
B选项：直流电铃，它主要是利用电磁铁通电时有磁性，断电时无磁性的原理来工作的，但同样没有利用电磁继电器，因此B选项不符合题意。
C选项：司南（指南针），它是利用地磁场对磁体的作用来指示方向的，与电磁继电器无关，因此C选项不符合题意。
D选项：水位自动报警器，它通常包含一个电磁继电器来控制报警电路的通断。当水位达到一定高度时，浮子会上升并触发控制电路，进而通过电磁继电器控制报警电路发出警报。因此D选项符合题意。
【答案】：D。

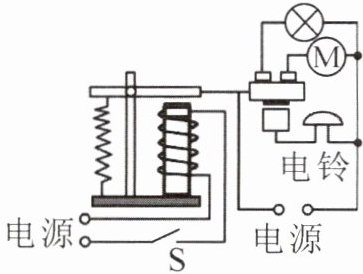

2. 如图所示是一个自动控制电路,当开关S闭合时,电路中各用电器的工作情况是(D)

A.灯亮,电动机转动,电铃不响
B.灯亮,电动机不转,电铃不响
C.灯不亮,电动机转动,电铃响
D.灯不亮,电动机不转,电铃响

答案： 解：当开关S闭合时，控制电路接通，电磁铁有磁性，吸引衔铁向下运动，动触点与下面静触点接触，上面静触点断开。此时灯和电动机所在电路断开，电铃所在电路接通。因此，灯不亮，电动机不转，电铃响。
答案：D

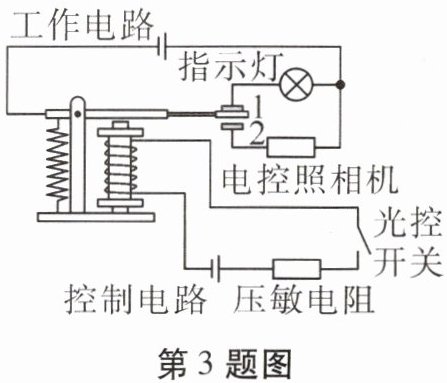

3. 如图所示是一种“闯红灯违规证据模拟器”的工作原理图。当汽车闯红灯时,压敏电阻受到车的压力,其阻值变小,光控开关会接收到红光自动闭合。电控照相机工作,拍摄违规车辆。下列说法错误的是(D)

A.光控开关闭合时,电磁铁的上端为N极
B.电磁铁是利用电流的磁效应工作的
C.电磁继电器的本质是一个利用电磁铁控制工作电路的开关
D.对调控制电路电源的正、负极时,该装置不能正常工作

答案： 【解析】：
本题主要考查电磁继电器的工作原理、电流的磁效应以及电磁铁磁极的判断，同时涉及到对调电源正负极后电路工作情况的分析，需要根据相关物理知识对每个选项逐一进行判断。
选项A：根据安培定则来判断电磁铁的磁极。安培定则是用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。从图中可以看出，当光控开关闭合时，电流从电磁铁的下端流入，上端流出，按照安培定则，右手握住螺线管，四指指向电流方向，大拇指所指的上端就是N极，所以该选项说法正确。
选项B：电磁铁是利用电流的磁效应工作的，即当电流通过螺线管时，螺线管周围会产生磁场，这就是电流的磁效应，所以电磁铁是利用这一原理制成的，该选项说法正确。
选项C：电磁继电器的主要部件是电磁铁，它通过控制电路中电流的通断，来控制电磁铁磁性的有无，进而控制工作电路中触点的闭合与断开，所以电磁继电器的本质就是一个利用电磁铁控制工作电路的开关，该选项说法正确。
选项D：对调控制电路电源的正、负极时，只是改变了控制电路中电流的方向，而电磁铁的磁性强弱和有无只与电流大小、线圈匝数以及有无铁芯有关，与电流方向无关。并且电磁铁的磁极方向会改变，但只要光控开关接收到红光闭合，电磁铁依然能吸引衔铁，使工作电路接通，电控照相机仍能工作，所以该装置能正常工作，该选项说法错误。
【答案】：
D

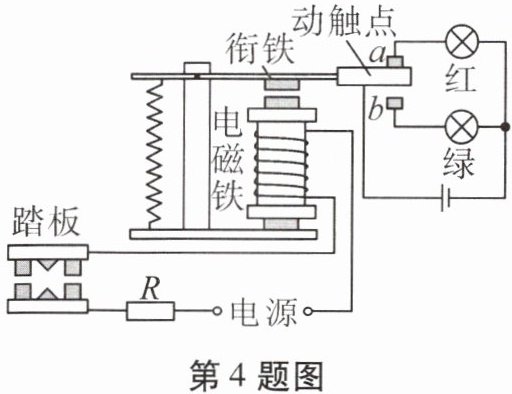

4. 如图所示是兴趣小组同学设计的运动音乐踏板装置,踩下或松开踏板,两音乐灯交替工作。下列描述正确的是(B)

A.踏板与电磁铁是并联的
B.踩下踏板时绿灯亮、红灯灭
C.松开踏板时,动触点与b接触
D.增大R的阻值,可增大电磁铁对衔铁的吸引力

答案： 【解析】：
本题主要考查电磁继电器的原理以及电路的连接方式，同时涉及到电磁铁磁性强弱的影响因素。我们需要根据电磁继电器的工作原理，结合题目中的电路图，对每个选项进行逐一分析。
A选项分析：踏板与电磁铁是并联的还是串联的，需要看它们在电路中的连接关系。从图中可以看出，踏板是通过控制电路的通断来间接控制电磁铁的，因此踏板与电磁铁并不是直接并联的，所以A选项错误。
B选项分析：踩下踏板时，控制电路接通，电磁铁产生磁性，吸引衔铁，使得动触点与下方的静触点接触，从而接通绿灯所在的电路，绿灯亮起，同时红灯熄灭。所以B选项正确。
C选项分析：松开踏板时，控制电路断开，电磁铁失去磁性，衔铁在弹簧的作用下复位，动触点应该与上方的静触点接触，而不是与b接触。所以C选项错误。
D选项分析：电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关。在本题中，增大R的阻值会使得控制电路中的电流减小，从而降低电磁铁的磁性，即减小电磁铁对衔铁的吸引力。所以D选项错误。
【答案】：B
