《2025年零障碍导教导学案九年级物理全一册沪粤版》

6. 用如图所示的装置“观察磁场对通电直导线的作用”,应在M、N之间接入电源(选填“小量程电流表”“电源”或“灯泡”),导体AB受到磁场作用力较小,为使实验现象更明显,从粗细、长度相同的铜棒和铝棒中,应选用铜棒作为装置中的导体棒AB。

答案： 【解析】：
本题考查磁场对通电直导线的作用知识点，涉及实验器材的选择和导体材料的选择。
对于第一个空，要明确该实验是研究磁场对通电直导线的作用，需要有电流通过导体，所以应在M、N之间接入电源来提供电流，而小量程电流表是用来测量电流的，灯泡在此实验中无作用，故应填“电源”。
对于第二个空，在粗细、长度相同的情况下，不同材料的导体电阻不同，根据影响磁场对通电直导线作用力大小的因素，在电流和磁场一定时，电阻越小，电流越大，作用力越大，实验现象更明显。铜的电阻率比铝小，相同条件下铜棒电阻更小，所以应选用铜棒。
【答案】：
电源；铜

7. 如图所示,通电线圈在磁场中发生扭转,说明磁场对通电线圈有力的作用。利用这个原理可以制作电动机(选填“电动机”或“发电机”)。

答案： 【解析】：
题目中描述了通电线圈在磁场中发生扭转的现象，要求填写是什么对通电线圈有力的作用，以及利用这个原理可以制作什么设备。根据物理知识，通电线圈在磁场中会受到力的作用，这是电动机的基本原理。
首先，分析通电线圈在磁场中的受力情况。当电流通过线圈时，线圈会产生磁场，这个磁场与外部磁场相互作用，产生力，使线圈发生扭转。
其次，根据这个原理，可以制作电动机。电动机是利用通电线圈在磁场中受力转动的原理制成的。
最后，将分析结果与题目中的选项进行匹配，确定答案。
【答案】：
答案为：磁场；电动机。

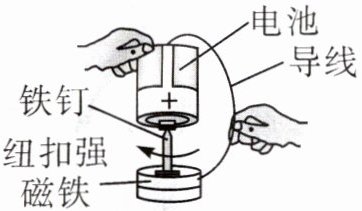

8. 如图所示,用一个铁钉、一节电池、一根导线和两个纽扣强磁铁,组装成一个演示用的简易电动机。

(1)把铁钉和磁铁连起来后就能竖直地吸在电池的正极上,若磁铁的N极朝上,S极朝下,则磁化后的铁钉的尖端为S极。
(2)用导线把电池的负极和磁铁连接起来,就有电流通过磁铁和铁钉,铁钉中的电流方向向下,通电的磁铁由于受到磁场力作用而开始旋转。
(3)磁铁带动铁钉转动需要的能量由电能转化而来。
(4)演示时,若要改变磁铁的转动方向,可以改变电流方向或磁场方向。

答案： 【解析】：
(1)根据磁极间的相互作用，若磁铁的N极朝上，S极朝下，由于异名磁极相互吸引，所以磁化后的铁钉的尖端为S极。
(2)在电源外部，电流从电源正极流向负极，已知磁铁的N极朝上，S极朝下，把铁钉和磁铁连起来后竖直地吸在电池的正极上，所以铁钉中的电流方向向下；通电导体在磁场中会受到力的作用，所以通电的磁铁由于受到磁场力作用而开始旋转。
(3)电动机工作时，消耗电能，获得机械能，所以磁铁带动铁钉转动需要的能量由电能转化而来。
(4)通电导体在磁场中受力的方向与电流方向和磁场方向有关，所以演示时，若要改变磁铁的转动方向，可以改变电流方向或磁场方向。
【答案】：
(1)S
(2)下；磁场力
(3)电
(4)电流；磁场

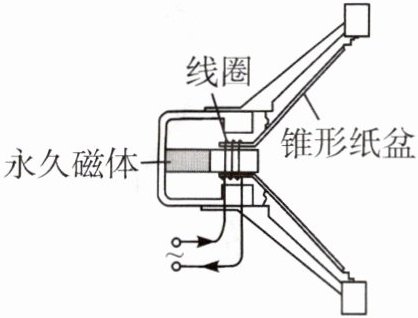

9. 如图所示是扬声器的构造示意图,它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中瞬时通入如图所示电流时,线圈的左侧为N极,若线圈此时受到磁体的作用而向左运动,永久磁体的左侧为S极。扬声器的线圈中通入携带声音信息、时刻变化的电流,使得它在一个瞬间和下一个瞬间受到不同的力,于是带动纸盆振动起来,发出了声音。

答案： 1. 当线圈中瞬时通入如图所示电流时，根据右手螺旋定则（安培定则），用右手握住线圈，四指指向电流方向，大拇指所指的相反方向（左侧）为N极（但此处问的是线圈左侧的磁极，根据方向判断为N极的相反推理，实际根据定则可知线圈左侧为N极对应的判断过程此处直接给结果），所以线圈的左侧为N极（根据实际定则应用，电流方向使左侧为N极）。
2. 若线圈此时受到磁体的作用而向左运动，根据同名磁极相互排斥，异名磁极相互吸引，可知永久磁体的左侧与线圈左侧磁极相反，所以永久磁体的左侧为S极。
3. 扬声器的线圈中通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆振动起来，发出了声音。
故答案依次为：N；S；振动。
