《2025年零障碍导教导学案九年级物理全一册沪粤版》

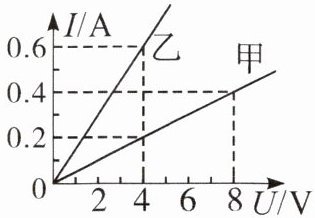

2. 小明在探究甲、乙两个电阻的电流与电压的关系时,得到了如图所示的图像。由图像可知,甲、乙两电阻并联时的等效电阻是5Ω。

答案： 解：由图像可知，当电压U=4V时，通过甲电阻的电流I甲=0.2A，通过乙电阻的电流I乙=0.6A。
甲电阻的阻值：R甲=U/I甲=4V/0.2A=20Ω
乙电阻的阻值：R乙=U/I乙=4V/0.6A=20/3Ω
甲、乙两电阻并联，等效电阻R满足：1/R=1/R甲+1/R乙
1/R=1/20Ω+3/20Ω=4/20Ω=1/5Ω
则R=5Ω
答案：5

3. 如图所示,电源电压不变$,R_2$的电阻为20 Ω。闭合开关后,电压表的示数为2 V,电流表的示数为0.2 A。求：
$(1)R_1$的电阻。
(2)电源电压。

答案： 解：
(1) 由电路图可知，R₁与R₂串联，电压表测R₁两端电压U₁=2V，电流表测电路电流I=0.2A。
根据欧姆定律I=U/R，得R₁=U₁/I=2V/0.2A=10Ω。
(2) R₂两端电压U₂=IR₂=0.2A×20Ω=4V。
电源电压U=U₁+U₂=2V+4V=6V。
答：
(1)R₁的电阻为10Ω；
(2)电源电压为6V。

4. 现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻$R_1$阻值的实验中：

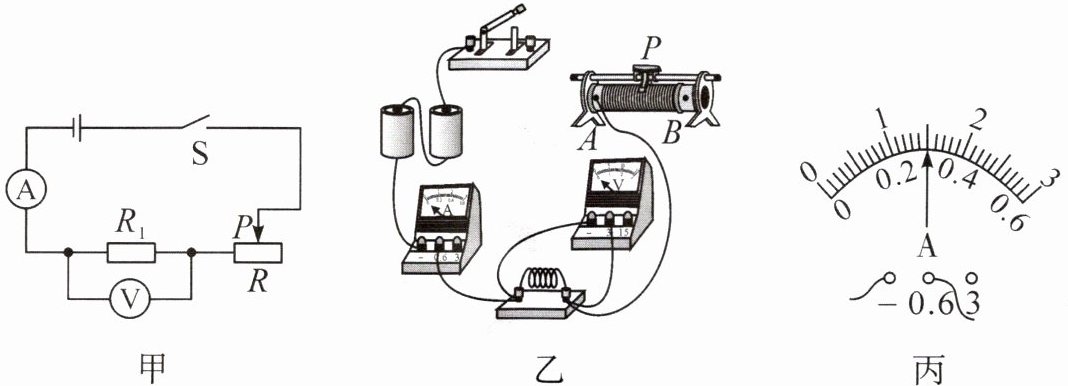

(1)请你按图甲所示的电路图,以笔画线代替导线,将图乙中的电路连接完整。
(2)实验前为了保护电路,滑动变阻器的滑片应置于______(选填“A”或“B”)端。
(3)闭合开关,无论怎样移动滑片P,发现电流表始终无示数,电压表有示数,其原因可能是______(填字母)。
A. 滑动变阻器断路
$B. R_1$断路
$C. R_1$短路
(4)排除故障后,当电压表示数为2.7 V时,电流表示数如图丙所示,则通过$R_1$的电流大小为______A,它的阻值是______Ω。
(5)本实验要多次测量取平均值,目的是______。
(1)图略（将电压表$0 - 3V$量程并联在$R_1$两端，电流表$0 - 0.6A$量程串联在电路中）
(2)B
(3)B
(4)0.3；9
(5)减小误差

答案： 【解析】：
(1)根据电路图连接实物图，将电压表并联在定值电阻$R_1$两端，电源为两节新干电池，电源电压为$3V$，所以电压表选用$0 - 3V$量程；电流表串联在电路中，由于不知道电路中电流大小，电流表选用$0 - 0.6A$量程。
(2)实验前为了保护电路，滑动变阻器的滑片应置于阻值最大处，由图可知应置于B端。
(3)闭合开关，无论怎样移动滑片P，电流表始终无示数，说明电路可能断路；电压表有示数，说明电压表与电源两极连通，所以故障原因可能是$R_1$断路，选B。
(4)由图丙可知，电流表选用小量程，分度值为$0.02A$，其示数为$0.3A$。根据欧姆定律$I = \frac{U}{R}$，可得$R_1=\frac{U}{I}=\frac{2.7V}{0.3A}=9\Omega$。
(5)本实验要多次测量取平均值，目的是减小误差。
【答案】：
(1)图略（将电压表$0 - 3V$量程并联在$R_1$两端，电流表$0 - 0.6A$量程串联在电路中）
(2)B
(3)B
(4)$0.3$；$9$
(5)减小误差
