《2025年零障碍导教导学案九年级物理全一册沪粤版》

2. (HY 九上 P50“自我评价与作业”第1题改编)如图所示,打开自来水龙头,放出一股细细的水流。把在干燥的头发上梳过的塑料梳子靠近水流,水流向塑料梳子弯曲了,原因是(A)

A.塑料梳子和头发摩擦后带电吸引水流
B.塑料梳子和头发摩擦后创造了电荷
C.水流弯曲是因为异种电荷相互吸引
D.该现象的工作原理跟验电器相同

答案： 【解析】：
本题可根据摩擦起电的原理以及带电体的性质来分析各个选项。
选项A：
当把在干燥的头发上梳过的塑料梳子靠近水流时，塑料梳子和头发摩擦后带电。而带电体具有吸引轻小物体的性质，水流属于轻小物体，所以水流向塑料梳子弯曲，是因为塑料梳子带电吸引了水流，该选项正确。
选项B：
摩擦起电的本质是电荷的转移，而不是创造了电荷。塑料梳子和头发摩擦时，电子发生了转移，使梳子带电，并非创造了电荷，该选项错误。
选项C：
水流弯曲是因为带电的塑料梳子吸引了水流，而不是因为异种电荷相互吸引，水流本身一般不带电，该选项错误。
选项D：
验电器的工作原理是同种电荷相互排斥，而本题中水流向塑料梳子弯曲是带电体吸引轻小物体的性质，二者工作原理不同，该选项错误。
【答案】：A

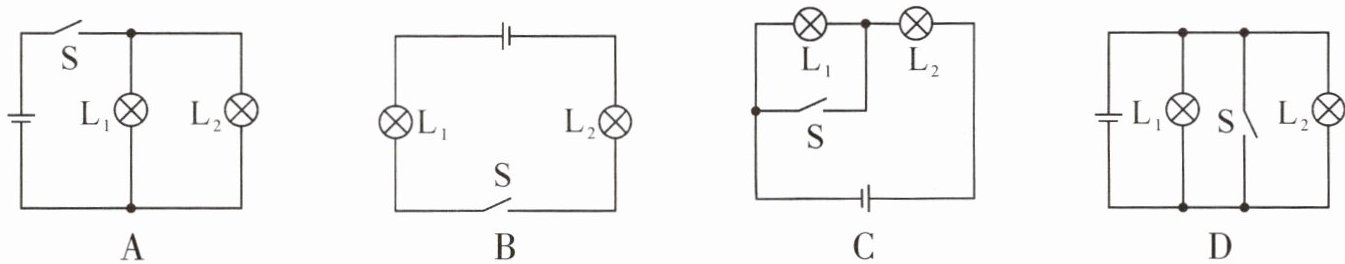

3. (HY 九上 P58“自我评价与作业”第4题改编)如图所示的电路中,开关S闭合之后,只有一个灯泡发光的是(C)

A.
B.
C.
D.

答案： 解：分析各选项电路：
A选项：两灯并联，开关在干路，闭合后两灯均发光。
B选项：两灯串联，开关闭合后电路通路，两灯均发光。
C选项：开关与L₁并联，闭合后L₁被短路，只有L₂发光。
D选项：开关闭合后电源短路，两灯均不发光。
结论：只有C选项符合只有一个灯泡发光的条件。
答案：C

4. (HY 九上 P72“自我评价与作业”第4题改编)如图所示的电路中,当开关S闭合时,电压表测的是(B)

A. L₁两端的电压
B. L₂两端的电压
C. L₁、L₂的总电压
D. 电源和L₁的总电压

答案： B

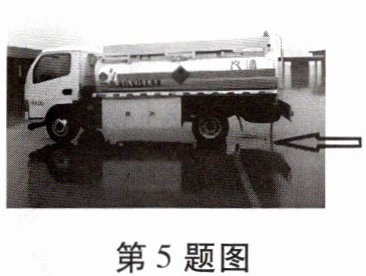

5. (HY 九上 P50“自我评价与作业”第5题改编)如图所示,运汽油的油罐车的油罐采用优质钢板制成,尾部拖着一条铁链,铁链一端与油罐相连,另一端拖在地上,这根铁链的作用是将油罐车在行驶时汽油与油罐壁摩擦使油罐车带的电导入地面,避免产生电火花时点燃油罐。

答案： 汽油；油罐壁；电火花

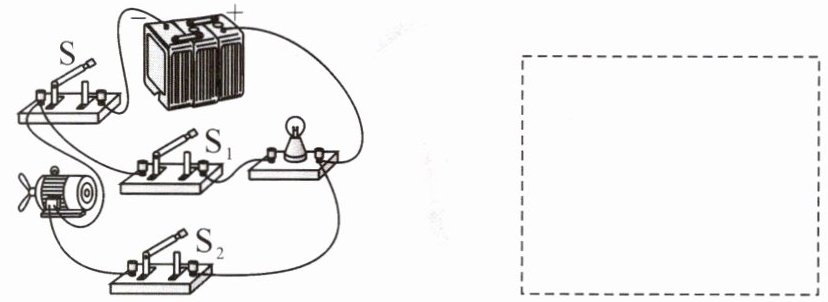

6. (HY 九上 P57“自我评价与作业”第2题改编)对照实物图在虚线框内画出电路图。

______(虚线框内答题区域)

答案： ```
+---[S]---+---[S₁]---(灯泡)---+
| | |
(电源)+ +---[S₂]---(电动机)--+---(电源)-
| |
+-----------------------------+
```
注：由于文本限制，上述为电路图的文本表示形式。标准电路图应使用规范电路符号，电源正极出发经总开关S后分为两支路：一支经S₁与灯泡串联，另一支经S₂与电动机串联，两支路并联后共同回到电源负极。

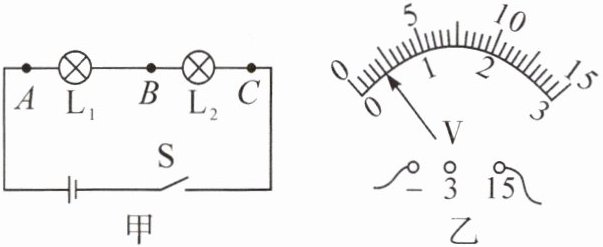

7. (HY 九上 P64“实验”、P73“实验”改编)探究串联电路的特点时,某同学选用两只规格相同的灯泡按照如图甲所示的电路图连接电路。

(1)为了寻找“串联电路的电流关系”,分别把图中A、B、C各点断开,然后把电流表接入电路。
(2)在寻找“串联电路的电压关系”时,将电压表并联在$L_1$两端,闭合开关,电压表示数如图乙所示,为了使实验结果更准确,接下来应该断开开关，将电压表改接0-3V量程；实验中如果将电压表串联进电路,闭合开关不会(选填“会”或“不会”)损坏电压表。
(3)正确操作后,测得A、B、C三处的电流为Iₐ、Iᵦ、Ic,测得AB、BC、AC两点间的电压为Uₐᵦ、Uᵦc、Uₐc。下列说法正确的是D。
A. Iₐ＞Iᵦ＞Ic
B. Iₐ＜Iᵦ＜Ic
C. Uₐᵦ= Uᵦc= Uₐc
D. Uₐc= Uₐᵦ+Uᵦc
(4)为了使结论更有普遍性,可采用的方法是换用不同规格的灯泡多次实验。

答案：
(1)电流表
(2)断开开关，将电压表改接0-3V量程；不会
(3)D
(4)换用不同规格的灯泡多次实验
