《2025年零障碍导教导学案九年级物理全一册沪粤版》

7. 某同学在实验时不慎使一条形磁铁从中间断裂,如图所示,则断裂后的两截磁铁各有2个磁极,若将这两个断面相互靠近,它们将相互吸引(选填“排斥”或“吸引”)。

答案： 【解析】：
本题可根据磁体的基本性质以及磁极间的相互作用规律来进行解答。
1. 确定断裂后两截磁铁的磁极个数：
磁体具有磁性，每个磁体都有两个磁极，分别是南极（$S$）和北极（$N$），这是磁体的基本性质，与磁体的形状、大小等因素无关。
所以当条形磁铁从中间断裂后，断裂后的两截磁铁仍然各有$2$个磁极。
2. 判断两断面相互靠近时的相互作用情况：
由图可知，条形磁铁断裂后，断面处是原来磁体的异名磁极。
根据磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
所以若将这两个断面相互靠近，它们将相互吸引。
【答案】：
$2$；吸引

8. 如图所示,一表面平整的长条形状磁铁固定在水平面上,一铁块放在磁铁一端,用一水平拉力F拉着匀速运动到另一端,在此过程中,拉力F先变小后变大(选填“先变小后变大”“先变大后变小”或“不变”)。若在条形磁铁的右端放一小磁针,则小磁针静止时N极指向左(选填“左”或“右”)。

答案： 解：铁块在磁铁上匀速运动，拉力F等于铁块受到的摩擦力与磁铁吸引力的合力。磁铁两端磁性最强，中间磁性最弱，铁块从磁铁N极向S极运动时，受到的磁铁吸引力先变小后变大，而摩擦力不变，所以拉力F先变小后变大。
条形磁铁外部磁场方向从N极指向S极，右端为S极，故小磁针静止时N极指向磁场方向，即指向左。
先变小后变大；左

9. 磁体间力的作用是通过磁场发生的,如图所示是某一磁体周围的部分磁感线,磁感线不是(选填“是”或“不是”)客观存在的。若在b点放置一个可自由转动的小磁针,则小磁针静止时,其N极指向Q(选填“P”或“Q”)处。

答案： 【解析】：
本题主要考查磁场的基本性质以及磁感线的理解，同时涉及到小磁针在磁场中静止时N极的指向规律。
磁场是磁体周围存在的一种特殊物质，磁体间的相互作用就是通过磁场来实现的。
磁感线是为了形象地描述磁场而引入的假想曲线，它并不是客观存在的。
根据磁场中某点的磁场方向规定为小磁针在该点静止时N极所指的方向，或者说是小磁针N极在该点的受力方向。观察磁感线的方向，在b点，磁感线的方向是指向Q点的。因此，若在b点放置一个可自由转动的小磁针，小磁针静止时，其N极会指向Q处，以与磁场方向保持一致。
【答案】：
磁场；不是；Q。

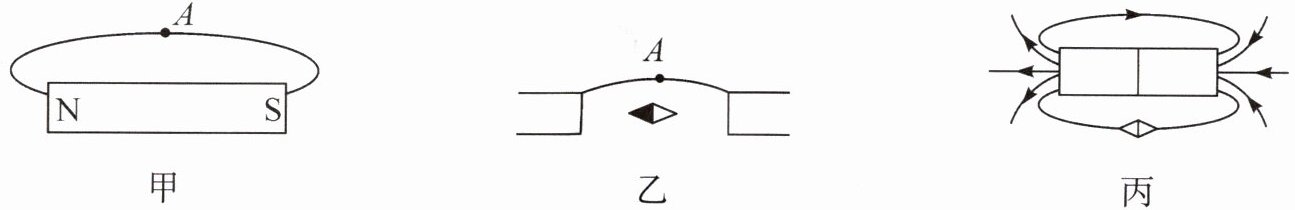

10. (1)请在图甲中的A点用箭头画出条形磁体外部磁感线的方向。
(2)根据如图乙所示的小磁针静止时的指向(涂黑端为N极),标出磁体的N、S极和A点的磁场方向(用箭头表示)。
(3)如图丙所示,条形磁铁周围放置一个小磁针,请标出磁针静止时的北极。

答案：
(1) 在图甲A点沿磁感线切线方向画箭头，方向从左向右。
(2) 图乙左侧磁体为S极，右侧为N极；A点磁场方向向右（画箭头表示）。
(3) 图丙小磁针上端为N极（涂黑表示）。
