《2025年新课程新教材导航学数学九年级上册北师大版》

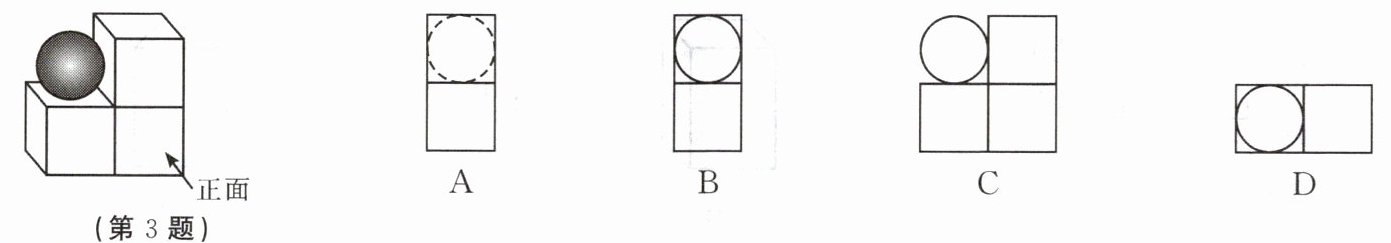

3. 如图，这是一个机械模具，它的俯视图是（ ）

答案： 3.D

4. 写出三视图形状都一样的几何体：______(写两个).

答案： 4.正方体和球(答案不唯一)

5. 一个圆锥是由一个平面和一个曲面所组成，它们相交成一个圆，且这个锥体从正面看到的视图为一个边长是2cm的等边三角形，其从上面看到的视图的面积是______.

答案： 5.$\pi \ cm^2$

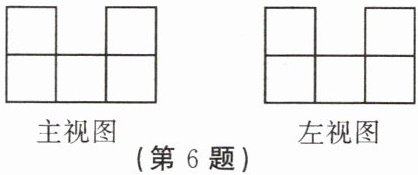

6. 桌上摆着一个由若干个相同的小正方体组成的几何体，其主视图和左视图如图所示，则组成这个几何体的小正方体的个数最多为______.

答案： 6.13

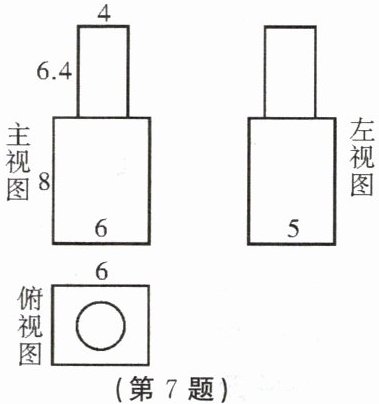

7. 如图是一个几何体的三视图，求该几何体的体积.(单位：cm.π取3.14.结果保留整数)

答案： 7.320 $cm^3$

知识梳理
1. 在三种视图中，主视图反映物体的______和______，左视图反映物体的______和______，俯视图反映物体的______和______.
2. 画视图时，看得见部分的轮廓线要画成______，看不见部分的轮廓线要画成______.

答案： 1.长　高　高　宽　长　宽　2.实线　虚线

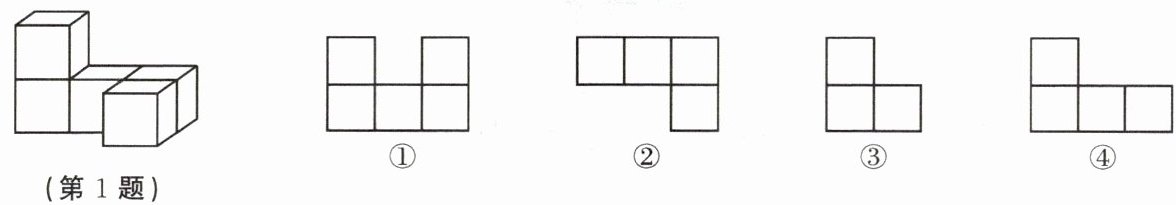

1. 用5个小正方体搭成如图所示的几何体，从不同的方向观察这个几何体，所有可能看到的图形有( )

A.①②
B.②③④
C.②④
D.①③④

答案： 1.B

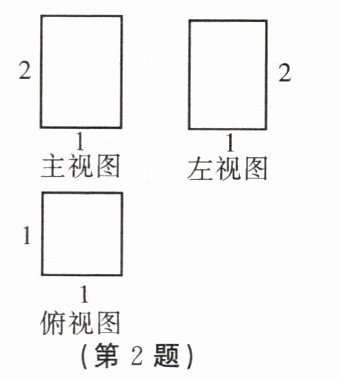

2. 如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（ ）


A.2cm³
B.4cm³
C.6cm³
D.8cm³

答案： 2.A
