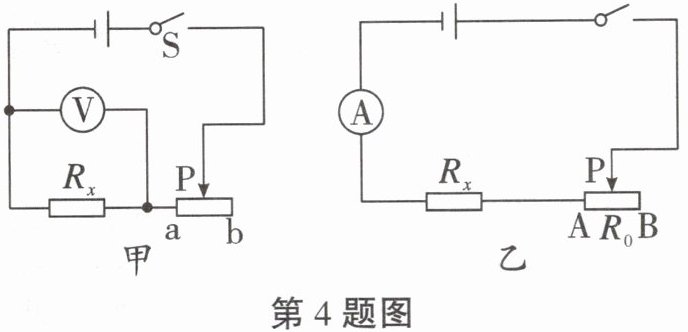

4. (1)小明利用如图甲所示的电路测量未知电阻$R_x$的阻值,电源电压保持不变,滑动变阻器的最大阻值为$R_0$,a、b为滑动变阻器的两端点,请把实验步骤补充完整。①闭合开关S,移动滑动变阻器滑片P至a端,读出电压表示数$U_1$;②闭合开关S,_____,读出电压表示数$U_2$;③待测电阻的表达式为$R_x$= _____(用$R_0$、$U_1和U_2$表示)。(2)小红利用如图乙所示的电路也测出了$R_x$的阻值,请把实验步骤补充完整。①检查电路无误后,闭合开关,调节滑片P至B处,记录此时电流表示数为$I_1$;②_____,记录此时电流表示数为$I_2$;③待测电阻的表达式为$R_x$= _____(用$I_1$、$I_2和R_0$表示)。

答案： 移动滑动变阻器滑片P至b端 $\frac{U_2 R_0}{U_1 - U_2}$ 调节滑片P至A处 $\frac{I_1 R_0}{I_2 - I_1}$

5. 小明与小军用两节干电池作为电源,测量未知电阻$R_x$的阻值,设计的电路图如图所示。(1)闭合开关,观察到电流表的示数很小,电压表的示数接近3V,移动滑动变阻器的滑片,两表示数无明显变化,这是因为未知电阻$R_x$的阻值太大。(2)小明用电阻箱(0~9999Ω)代替待测电阻$R_x$,用等效替代法测量其阻值。他调节电阻箱的阻值为1000Ω时,电压表的示数接近3V,电流表的示数很小,于是他得出$R_x$= 1000Ω。小军指出他的测量不正确,理由是不能准确控制电压表的示数不变。(3)小军用电阻箱(0~9999Ω)代替滑动变阻器,他将电阻箱的阻值调为1000Ω时,电压表的示数为2V,电流表的示数仍很小,小军通过计算得出待测电阻$R_x$= 2000Ω。

答案： 太大 不能准确控制电压表的示数不变 2000
