《2025年启航新课堂九年级物理全一册人教版》

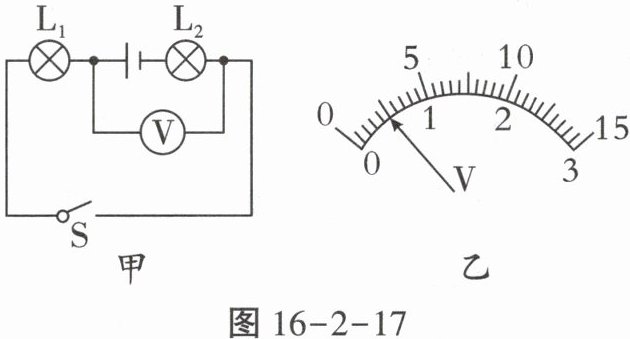

7.(2024巴蜀中学期中)如图16-2-17甲所示的电路,电源电压为3V,使用适当的量程后,闭合开关,电压表的示数如图16-2-17乙所示。下列说法正确的是(D)

A.小灯泡$L_1、$$L_2$是串联,电压表测的是$L_2$两端的电压
B.小灯泡$L_1、$$L_2$是并联,电压表测的是$L_1$两端的电压

C.L_1$两端的电压是0.5V；若开关断开,电压表的示数为0V$
$D.L_2$两端的电压是2.5V；若开关断开,电压表的示数为3V

答案： D

8. 如图16-2-18所示,闭合开关,电压表$V_1$的示数为6V,电压表$V_2$的示数为9V。若电源电压为12V,则$L_2$两端的电压为(A)

A.3V
B.6V
C.1V
D.12V

答案： A

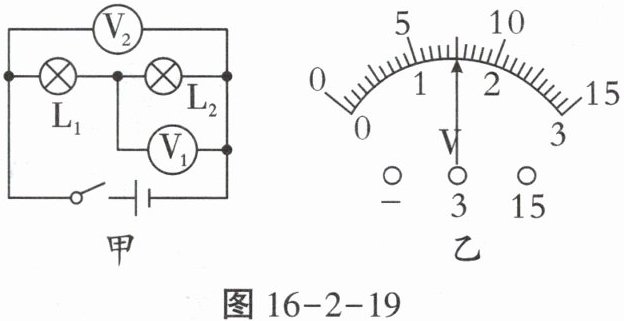

9. 如图16-2-19甲所示的电路,当开关闭合后,电压表$V_1、$$V_2$的指针偏转均如图16-2-19乙所示,则$L_1$两端的电压为6V,灯泡$L_1$和$L_2$两端的电压之比是4:1。

答案： 6 4:1

10.(2024重庆一中月考)如图16-2-20所示$,L_1$和$L_2$两个灯泡并联,a、b、c三个电表(可能是电流表或电压表)的示数依次为1.5、1.0、2.0(单位为V或A),则灯泡$L_1$两端的电压为2.0V,通过$L_1$的电流为0.5A。

答案： 2.0 0.5

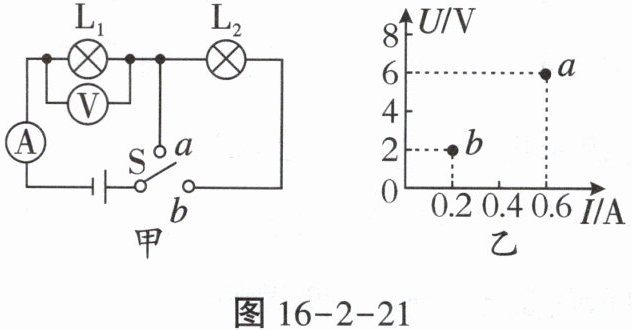

11. 如图16-2-21甲所示,当开关S由接点a转到接点b时,电压表示数和电流表示数的变化情况如图16-2-21乙所示,则开关S在接点b时,灯泡$L_1$两端的电压是2V,灯泡$L_2$两端的电压是4V,电源电压是6V。

答案： 2 4 6
