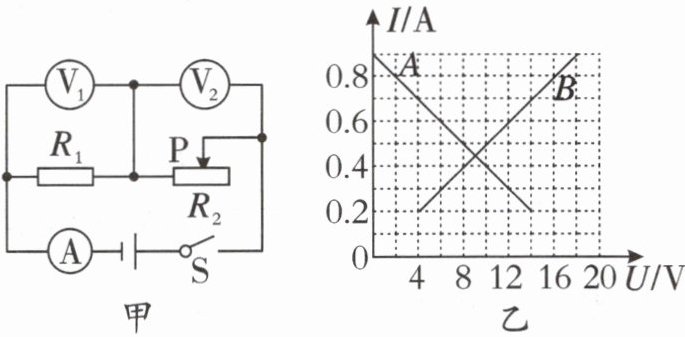

(2)(2024重庆一外月考)如图甲所示的电路,电源两端电压保持不变,$R_1$为定值电阻,$R_2$为滑动变阻器。闭合开关S,将滑动变阻器滑片由一端移到另一端的过程中,电路中$R_1$、$R_2$的I-U关系图像如图乙所示。下列说法正确的是(D)A.电源电压为16VB.定值电阻$R_1$的阻值为40ΩC.滑动变阻器$R_2$的最大阻值为90ΩD.当滑片P位于距最左端$\frac{2}{5}$处时,电流表的示数为0.375A

答案： D

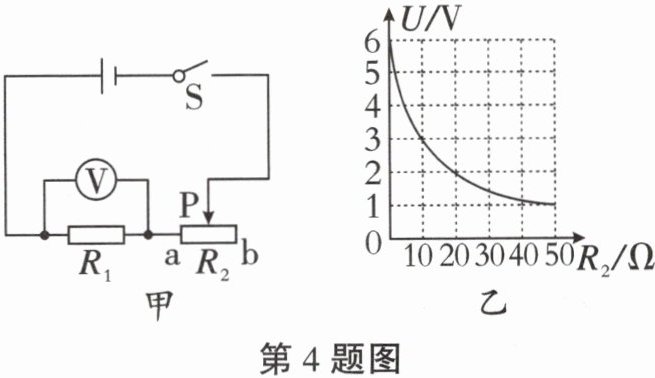

4.如图甲所示的电路,闭合开关S,滑动变阻器的滑片P从a端移到b端,定值电阻$R_1两端的电压随滑动变阻器R_2$阻值变化的图像如图乙所示。下列说法不正确的是(B)A.电源电压为6VB.$R_2$= 20Ω时,电压表的示数为4VC.该电路的最大电流为0.6AD.滑片P在b端时,电阻$R_1与R_2$两端的电压之比为1∶5

答案： B

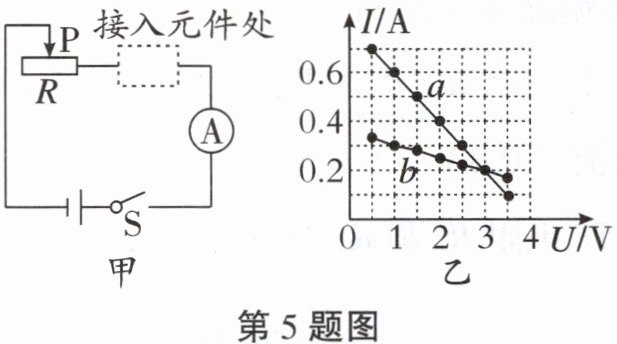

5.将一个定值电阻接入图甲所示电路的虚线框处,并将一个电压表(图中未画出)并联在某段电路两端,闭合开关,移动滑片P,多次记录两电表示数;断开开关,只将定值电阻更换为小灯泡,再次获取数据并记录;将记录的数据绘制成如图乙所示的I-U图像。下列分析正确的是(C)A.电源电压为3.5VB.图像b是用接入定值电阻时记录的数据绘制得到的C.定值电阻和灯泡两端的电压各为3.5V时,灯泡的电阻较大D.接入小灯泡后,将滑片P向右移动时,电压表的示数将变大

答案： C

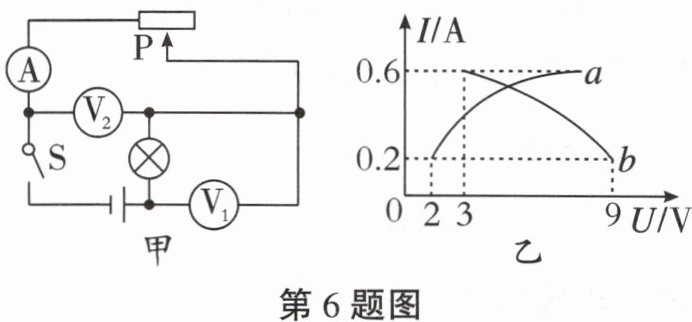

6.如图甲所示,电源电压恒定,闭合开关S后,将滑动变阻器的滑片从最右端移至灯泡正常发光的位置,此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是(B)A.曲线a表示的是电流表示数与电压表$V_2$示数的关系图像B.电源电压为11VC.灯泡的额定电流为0.2AD.滑动变阻器的最大阻值是15Ω

答案： B
