《2025年启航新课堂九年级物理全一册人教版》

9. 如图18-1-11所示的电路,电源电压保持不变,只闭合$S_{1}$,电流表的示数为0.3A,再闭合$S_{2}$,电流表的示数变化了0.4A,则同时闭合$S_{1}$、$S_{2}$后,相同时间内$R_{1}$、$R_{2}$消耗的电能之比为(A)A.3:4 B.4:3 C.7:3 D.4:7

答案： A

10. (2024育才中学月考)小明给充电宝进行充电,充电宝容量为60000mA·h,充电电压为5V,充电时剩余电量为0。若给充电宝充满电,则需要消耗电能为$1.08×10^{6}$J;且如图18-1-12所示的电能表需转过300r。

答案： $1.08×10^{6}$ 300

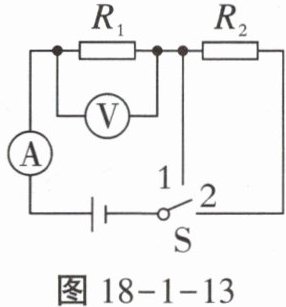

11. 如图18-1-13所示,电源电压为6V且保持不变,电阻$R_{1}= 10\Omega$,$R_{2}= 20\Omega$。当开关S接2时,电压表的示数为2V;当开关S接1时,通过$R_{1}$的电流10s内所做的功为36J。

答案： 2 36

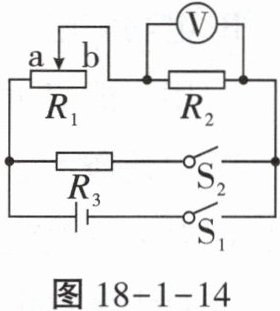

12. 如图18-1-14所示的电路,滑动变阻器$R_{1}$的最大阻值为20$\Omega$,$R_{2}= 5\Omega$,$R_{3}= 10\Omega$。当$S_{1}$闭合、$S_{2}$断开,滑动变阻器的滑片滑到b端时,电压表的示数为2V。(1)求电源电压；(2)当$S_{1}$、$S_{2}$闭合,滑动变阻器的滑片滑到a端时,求通电10min整个电路电流所做的功。解：(1)当$S_{1}$闭合、$S_{2}$断开,滑动变阻器的滑片滑到b端时,$R_{1}$、$R_{2}$串联,滑动变阻器接入电路的阻值为20$\Omega$,电路中的电流：$I= \frac{U_{2}}{R_{2}}= \frac{2V}{5\Omega}=0.4A$,电源电压：$U= IR_{总}= I(R_{1}+R_{2})= 0.4A×(20\Omega+5\Omega)= 10V$；(2)当$S_{1}$、$S_{2}$闭合,滑动变阻器的滑片滑到a端时,滑动变阻器接入电路的阻值为0$\Omega$,$R_{2}$、$R_{3}$并联,电路中的总电流：$I'= \frac{U}{R_{3}}+\frac{U}{R_{2}}= \frac{10V}{10\Omega}+\frac{10V}{5\Omega}=3A$,通电10min整个电路电流所做的功：$W= UI't= 10V×3A×600s= 1.8×10^{4}J$。[或$W= \frac{U^{2}}{R_{2}}t+\frac{U^{2}}{R_{3}}t= \frac{(10V)^{2}}{5\Omega}×600s+\frac{(10V)^{2}}{10\Omega}×600s= 1.8×10^{4}J$]

答案：
