《2025年启航新课堂九年级物理全一册人教版》

(1)如图所示,电源电压不变,闭合开关,将滑动变阻器的滑片P向左移动,下列说法正确的是( )A.电流表的示数变小B.电压表的示数变大C.小灯泡变亮D.滑动变阻器连入电路的阻值变大(2)(2024 淄博)如图所示的电路,闭合开关S,滑动变阻器的滑片P向右移动时( )A.电流表的示数不变,电压表的示数不变B.电流表的示数变小,电压表的示数变大C.电流表的示数不变,电压表的示数变大D.电流表的示数变小,电压表的示数不变

答案： C A

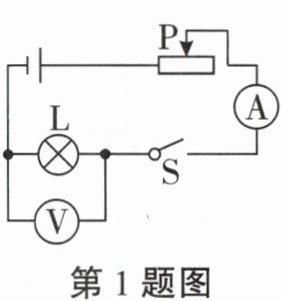

1.(2024 连云港)如图所示,电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动过程中(A)A.电流表的示数变小,灯变暗B.电流表的示数变大,灯变亮C.电压表的示数不变,灯亮度不变D.电压表的示数变小,灯变亮

答案： A

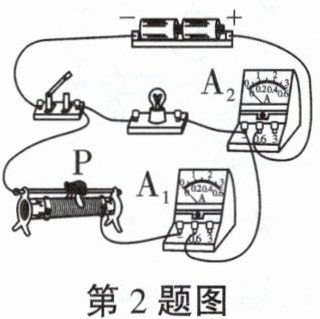

2.(2024 济南)某学习小组连接了如图所示的实物电路,闭合开关,移动滑片P的过程中,关于电流表$A_1$的示数$I_1、$电流表$A_2$的示数$I_2$以及灯泡的亮度,可能出现的现象是$(C)A.I_1$变大$,I_2$变小,灯泡亮度不变$B.I_1$变小$,I_2$变大,灯泡亮度变暗$C.I_1$变小$,I_2$变小,灯泡亮度不变$D.I_1$变大$,I_2$变大,灯泡亮度变亮

答案： C

3.(2024 陕西)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示。闭合开关S,关于该台秤的分析正确的是(D)A.保持$R_2$阻值不变,被测物体质量变小时,电路中电流变大B.保持$R_2$阻值不变,被测物体质量变大时,电压表示数变小C.若需要使台秤的分度值变小,可以将$R_2$滑片向左滑动D.若台秤测量值偏小,可以将$R_2$滑片向右滑动进行校准

答案： D
